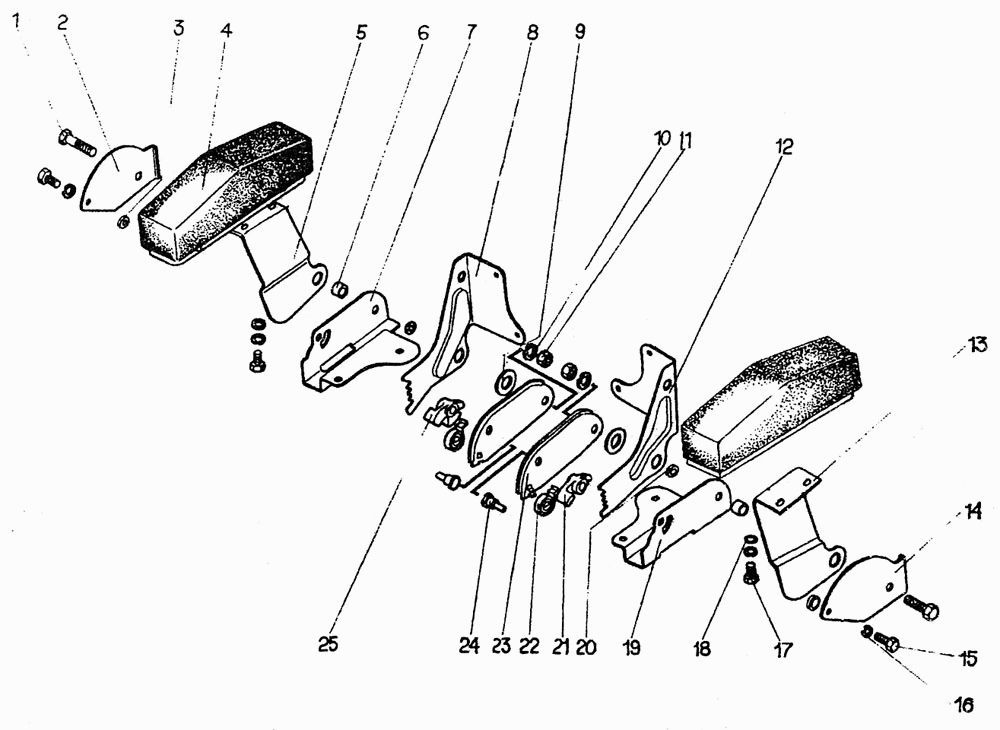

Фиксатор ДЭТ-250М2. Каталог 2000г.

Установка сидений ДЭТ-250М2 Четырехзвенник ДЭТ-250М2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт М12х55.58.019

Заводской номер: Болт М12х55.58.019 [ГОСТ 7795-70] Количество на модель: 1
Болт М12х55.58.019 [ГОСТ 7795-70]
1
2

Номер детали на чертеже:

2

Накладка

Заводской номер: 50-23-223-01 Количество на модель: 1
50-23-223-01
1
3

Номер детали на чертеже:

3

Втулка

Заводской номер: 50-23-224 Количество на модель: 1
50-23-224
1
4

Номер детали на чертеже:

4

Подлокотник

Заводской номер: 50-23-194СП Количество на модель: 1
50-23-194СП
1
5

Номер детали на чертеже:

5

Кронштейн

Заводской номер: 50-23-222 Количество на модель: 1
50-23-222
1
6

Номер детали на чертеже:

6

Втулка

Заводской номер: 50-23-225 Количество на модель: 1
50-23-225
1
7

Номер детали на чертеже:

7

Кронштейн

Заводской номер: 50-23-226 Количество на модель: 1
50-23-226
1
8

Номер детали на чертеже:

8

Кронштейн

Заводской номер: 50-23-230 Количество на модель: 1
50-23-230
1
9

Номер детали на чертеже:

9

Шайба 20х4.02.10ЮА.019

Заводской номер: 31109 Количество на модель: 1
31109
1
10

Номер детали на чертеже:

10

Шайба 12 ОТ 65Г 09

Заводской номер: Шайба 12 ОТ 65Г 09 [ГОСТ6402-70] Количество на модель: 1
Шайба 12 ОТ 65Г 09 [ГОСТ6402-70]
1
10

Номер детали на чертеже:

10

Шайба 12 ОТ 65Г 09

Заводской номер: Шайба 12 ОТ 65Г 09 [ГОСТ 6402-70] Количество на модель: 1
Шайба 12 ОТ 65Г 09 [ГОСТ 6402-70]
1
11

Номер детали на чертеже:

11

Гайка М12.6.019

Заводской номер: Гайка М12.6.019 [ГОСТ 5915-70] Количество на модель: 1
Гайка М12.6.019 [ГОСТ 5915-70]
1
12

Номер детали на чертеже:

12

Кронштейн

Заводской номер: 50-23-231 Количество на модель: 1
50-23-231
1
13

Номер детали на чертеже:

13

Кронштейн

Заводской номер: 50-23-222-01 Количество на модель: 1
50-23-222-01
1
14

Номер детали на чертеже:

14

Накладка

Заводской номер: 50-23-223 Количество на модель: 1
50-23-223
1
15

Номер детали на чертеже:

15

Болт М8х25.88.35.019

Заводской номер: Болт М8х25.88.35.019 [ГОСТ 7796-70] Количество на модель: 1
Болт М8х25.88.35.019 [ГОСТ 7796-70]
1
16

Номер детали на чертеже:

16

Шайба 8Т 65Г 09

Заводской номер: Шайба 8Т 65Г 09 [ГОСТ 6402-70] Количество на модель: 3
Шайба 8Т 65Г 09 [ГОСТ 6402-70]
3
17

Номер детали на чертеже:

17

Болт М8х16.58.019

Заводской номер: Болт М8х16.58.019 [ГОСТ 7796-70] Количество на модель: 2
Болт М8х16.58.019 [ГОСТ 7796-70]
2
18

Номер детали на чертеже:

18

Шайба

Заводской номер: 31386 Количество на модель: 2
31386
2
19

Номер детали на чертеже:

19

Кронштейн

Заводской номер: 50-23-226-01 Количество на модель: 1
50-23-226-01
1
20

Номер детали на чертеже:

20

Втулка

Заводской номер: 50-23-229 Количество на модель: 1
50-23-229
1
21

Номер детали на чертеже:

21

Защелка

Заводской номер: 50-23-228-01 Количество на модель: 1
50-23-228-01
1
22

Номер детали на чертеже:

22

Пружина

Заводской номер: 700-38-2907 Количество на модель: 1
700-38-2907
1
23

Номер детали на чертеже:

23

Корпус

Заводской номер: 50-23-192СП Количество на модель: 1
50-23-192СП
1
24

Номер детали на чертеже:

24

Палец

Заводской номер: 50-23-242 Количество на модель: 1
50-23-242
1
25

Номер детали на чертеже:

25

Защелка

Заводской номер: 50-23-228 Количество на модель: 1
50-23-228
1
