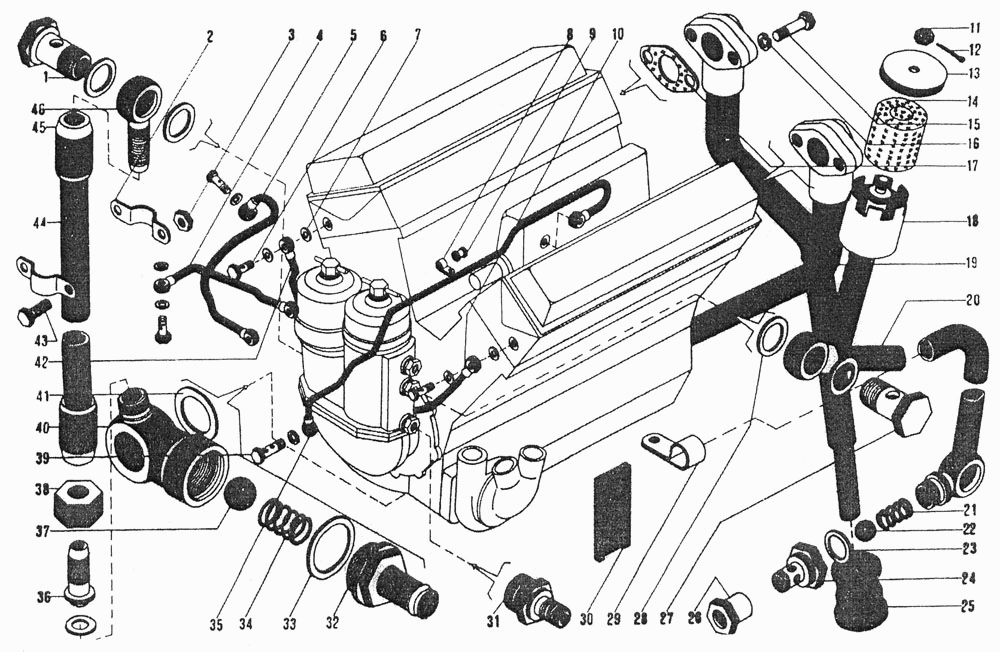

Трубопровод масляный ДЭТ-250М2. Каталог 2000г.

Маслоочиститель ДЭТ-250М2 Трубопровод системы воздушного запуска ДЭТ-250М2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Труба сливная левая

Заводской номер: 420-120 Количество на модель: 1
420-120
1

Номер детали на чертеже:

Труба сливная правая

Заводской номер: 420-121 Количество на модель: 1
420-121
1

Номер детали на чертеже:

Угольник поворотный

Заводской номер: 420-57А Количество на модель: 1
420-57А
1

Номер детали на чертеже:

Шланг

Заводской номер: 420-51-3 Количество на модель: 1
420-51-3
1
1

Номер детали на чертеже:

1

Зажим

Заводской номер: 3327-112 Количество на модель: 3
3327-112
3
2

Номер детали на чертеже:

2

Хомут

Заводской номер: 3335-63-1 Количество на модель: 2
3335-63-1
2
3

Номер детали на чертеже:

3

Гайка М5

Заводской номер: 351-13 Количество на модель: 2
351-13
2
4

Номер детали на чертеже:

4

Труба

Заводской номер: 420-06-13 Количество на модель: 1
420-06-13
1
5

Номер детали на чертеже:

5

Труба слива масла

Заводской номер: 420-10-1А Количество на модель: 1
420-10-1А
1
6

Номер детали на чертеже:

6

Зажим

Заводской номер: 320-37 Количество на модель: 5
320-37
5
7

Номер детали на чертеже:

7

Кольцо 12-16

Заводской номер: 355-06 Количество на модель: 16
355-06
16
8

Номер детали на чертеже:

8

Хомут подвесной

Заводской номер: 434-23 Количество на модель: 1
434-23
1
9

Номер детали на чертеже:

9

Прокладка

Заводской номер: 3335-38-4 Количество на модель: 1
3335-38-4
1
10

Номер детали на чертеже:

10

Труба подвода масла правая

Заводской номер: 320-32А Количество на модель: 1
320-32А
1
11

Номер детали на чертеже:

11

Гайка М8х1

Заводской номер: 351-17 Количество на модель: 2
351-17
2
12

Номер детали на чертеже:

12

Шплинт 2х20

Заводской номер: 354-12 Количество на модель: 2
354-12
2
13

Номер детали на чертеже:

13

Крышка

Заводской номер: 420-124 Количество на модель: 2
420-124
2
14

Номер детали на чертеже:

14

Набивка суфлера

Заводской номер: 420-133 Количество на модель: 2
420-133
2
15

Номер детали на чертеже:

15

Болт

Заводской номер: 321-17 Количество на модель: 4
321-17
4
16

Номер детали на чертеже:

16

Шайба 6Т

Заводской номер: 353-23 Количество на модель: 4
353-23
4
17

Номер детали на чертеже:

17

Прокладка

Заводской номер: 320-59-2А Количество на модель: 2
320-59-2А
2
18

Номер детали на чертеже:

18

Труба сливная левая

Заводской номер: 420-122 Количество на модель: 1
420-122
1
19

Номер детали на чертеже:

19

Труба сливная правая

Заводской номер: 420-123 Количество на модель: 1
420-123
1
20

Номер детали на чертеже:

20

Труба

Заводской номер: 420-02-9 Количество на модель: 1
420-02-9
1
21

Номер детали на чертеже:

21

Пружина клапана

Заводской номер: 3320-114 Количество на модель: 1
3320-114
1
22

Номер детали на чертеже:

22

Шарик 12-200±100

Заводской номер: 3320-115 Количество на модель: 1
3320-115
1
23

Номер детали на чертеже:

23

Кольцо

Заводской номер: 355-08 Количество на модель: 6
355-08
6
24

Номер детали на чертеже:

24

Штуцер

Заводской номер: 3320-138 Количество на модель: 1
3320-138
1
25

Номер детали на чертеже:

25

Втулка

Заводской номер: 320-57-2А Количество на модель: 1
320-57-2А
1
26

Номер детали на чертеже:

26

Гайка

Заводской номер: 3327-116 Количество на модель: 4
3327-116
4
27

Номер детали на чертеже:

27

Зажим

Заводской номер: 320-63-1 Количество на модель: 2
320-63-1
2
28

Номер детали на чертеже:

28

Кольцо 22-30

Заводской номер: 355-13 Количество на модель: 7
355-13
7
29

Номер детали на чертеже:

29

Хомут

Заводской номер: 420-188 Количество на модель: 1
420-188
1
30

Номер детали на чертеже:

30

Прокладка

Заводской номер: 420-149-3 Количество на модель: 1
420-149-3
1
31

Номер детали на чертеже:

31

Штуцер

Заводской номер: 420-185 Количество на модель: 1
420-185
1
32

Номер детали на чертеже:

32

Штуцер

Заводской номер: 420-63Б Количество на модель: 1
420-63Б
1
33

Номер детали на чертеже:

33

Кольцо 33х39

Заводской номер: 355-17 Количество на модель: 1
355-17
1
34

Номер детали на чертеже:

34

Пружина

Заводской номер: 420-60 Количество на модель: 1
420-60
1
35

Номер детали на чертеже:

35

Трубка

Заводской номер: 420-183-6 Количество на модель: 1
420-183-6
1
36

Номер детали на чертеже:

36

Наконечник

Заводской номер: 420-54 Количество на модель: 1
420-54
1
37

Номер детали на чертеже:

37

Шарик 22-225-200+150

Заводской номер: 313-70 Количество на модель: 1
313-70
1
38

Номер детали на чертеже:

38

Гайка накидная

Заводской номер: 420-53 Количество на модель: 1
420-53
1
39

Номер детали на чертеже:

39

Зажим

Заводской номер: 420-37 Количество на модель: 1
420-37
1
40

Номер детали на чертеже:

40

Корпус

Заводской номер: 420-59 Количество на модель: 1
420-59
1
41

Номер детали на чертеже:

41

Кольцо 24-30

Заводской номер: 355-10 Количество на модель: 2
355-10
2
42

Номер детали на чертеже:

42

Труба подвода масла левая

Заводской номер: 320-33А Количество на модель: 1
320-33А
1
43

Номер детали на чертеже:

43

Винт М5

Заводской номер: 356-22-2 Количество на модель: 1
356-22-2
1
44

Номер детали на чертеже:

44

Шланг

Заводской номер: 420-35-01 Количество на модель: 1
420-35-01
1
45

Номер детали на чертеже:

45

Муфта

Заводской номер: 3335-60 Количество на модель: 2
3335-60
2
46

Номер детали на чертеже:

46

Угольник поворотный

Заводской номер: 3335-29-2 Количество на модель: 1
3335-29-2
1
