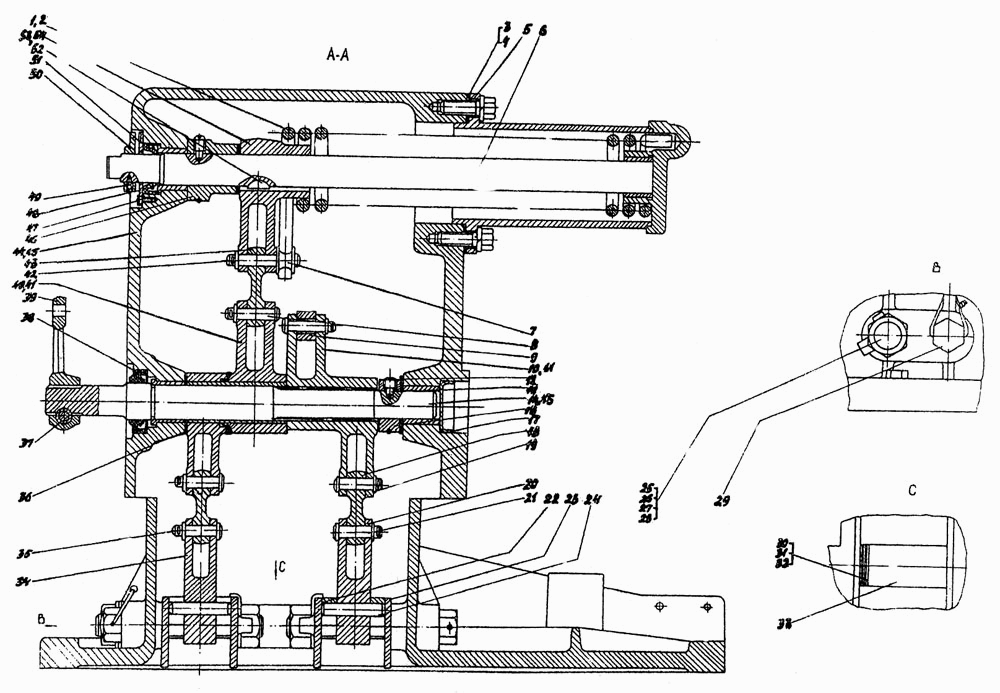

Механизм управления ДЭТ-250М2. Каталог 2000г.

Механизм управления ДЭТ-250М2 Мостик ДЭТ-250М2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Пружина

Заводской номер: 700-38-809 Количество на модель: 1
700-38-809
1
2

Номер детали на чертеже:

2

Пружина

Заводской номер: 700-38-810 Количество на модель: 1
700-38-810
1
3

Номер детали на чертеже:

3

Прокладка

Заводской номер: 748-18-170-1 Количество на модель: 2
748-18-170-1
2
3

Номер детали на чертеже:

3

Прокладка

Заводской номер: 748-18-170 Количество на модель: 2
748-18-170
2
4

Номер детали на чертеже:

4

Кольцо

Заводской номер: 748-18-462 Количество на модель: 1
748-18-462
1
5

Номер детали на чертеже:

5

Стакан

Заводской номер: 748-18-168СП Количество на модель: 1
748-18-168СП
1
6

Номер детали на чертеже:

6

Валик

Заводской номер: 748-18-296 Количество на модель: 1
748-18-296
1
7

Номер детали на чертеже:

7

Ролик

Заводской номер: 748-18-276 Количество на модель: 1
748-18-276
1
8

Номер детали на чертеже:

8

Валик

Заводской номер: 700-47-63 Количество на модель: 5
700-47-63
5
9

Номер детали на чертеже:

9

Ролик

Заводской номер: 748-18-277 Количество на модель: 2
748-18-277
2
10

Номер детали на чертеже:

10

Рычаг правый

Заводской номер: 748-18-155 Количество на модель: 1
748-18-155
1
11

Номер детали на чертеже:

11

Рычаг левый

Заводской номер: 748-18-443 Количество на модель: 1
748-18-443
1
12

Номер детали на чертеже:

12

Проволока КО 1,6

Заводской номер: Проволока КО 1,6 [ГОСТ 792-67] Количество на модель:
Проволока КО 1,6 [ГОСТ 792-67]
13

Номер детали на чертеже:

13

Винт ВМ10-8gх20.14Н

Заводской номер: Винт ВМ10-8gх20.14Н [ГОСТ 1478-84] Количество на модель: 2
Винт ВМ10-8gх20.14Н [ГОСТ 1478-84]
2
14

Номер детали на чертеже:

14

Валик правый

Заводской номер: 748-18-457 Количество на модель: 1
748-18-457
1
15

Номер детали на чертеже:

15

Валик

Заводской номер: 748-18-458 Количество на модель: 1
748-18-458
1
16

Номер детали на чертеже:

16

Кольцо

Заводской номер: 748-18-163 Количество на модель: 1
748-18-163
1
17

Номер детали на чертеже:

17

Заглушка

Заводской номер: 748-18-275 Количество на модель: 1
748-18-275
1
18

Номер детали на чертеже:

18

Серьга

Заводской номер: 748-18-167 Количество на модель: 2
748-18-167
2
19

Номер детали на чертеже:

19

Шайба

Заводской номер: 700-31-443 Количество на модель: 8
700-31-443
8
20

Номер детали на чертеже:

20

Рычаг

Заводской номер: 748-18-169 Количество на модель: 1
748-18-169
1
21

Номер детали на чертеже:

21

Валик

Заводской номер: 700-47-56 Количество на модель: 2
700-47-56
2
22

Номер детали на чертеже:

22

Упор

Заводской номер: 748-18-223 Количество на модель: 2
748-18-223
2
23

Номер детали на чертеже:

23

Накладка

Заводской номер: 748-18-368 Количество на модель: 4
748-18-368
4
24

Номер детали на чертеже:

24

Штифт

Заводской номер: 700-32-98 Количество на модель: 2
700-32-98
2
25

Номер детали на чертеже:

25

Болт

Заводской номер: 700-28-357 Количество на модель: 1
700-28-357
1
26

Номер детали на чертеже:

26

Шайба

Заводской номер: 700-31-2489 Количество на модель: 3
700-31-2489
3
27

Номер детали на чертеже:

27

Гайка М20х1,5-7Н.6.019

Заводской номер: Гайка М20х1,5-7Н.6.019 [ГОСТ 5915-70] Количество на модель: 3
Гайка М20х1,5-7Н.6.019 [ГОСТ 5915-70]
3
28

Номер детали на чертеже:

28

Шнур асбестовый ШАОН 2,0

Заводской номер: Шнур асбестовый ШАОН 2,0 [ГОСТ 1779-83] Количество на модель:
Шнур асбестовый ШАОН 2,0 [ГОСТ 1779-83]
29

Номер детали на чертеже:

29

Болт

Заводской номер: 748-18-103 Количество на модель: 2
748-18-103
2
30

Номер детали на чертеже:

30

Прокладка

Заводской номер: 700-40-60 Количество на модель: 1
700-40-60
1
31

Номер детали на чертеже:

31

Прокладка

Заводской номер: 700-40-61 Количество на модель: 2
700-40-61
2
32

Номер детали на чертеже:

32

Прокладка

Заводской номер: 700-40-62 Количество на модель: 2
700-40-62
2
33

Номер детали на чертеже:

33

Труба

Заводской номер: 748-18-267 Количество на модель: 1
748-18-267
1
34

Номер детали на чертеже:

34

Рычаг

Заводской номер: 748-18-168 Количество на модель: 1
748-18-168
1
35

Номер детали на чертеже:

35

Шплинт 3,2х18

Заводской номер: Шплинт 3,2х18 [ГОСТ 397-79] Количество на модель: 9
Шплинт 3,2х18 [ГОСТ 397-79]
9
36

Номер детали на чертеже:

36

Кольцо

Заводской номер: 700-31-453 Количество на модель: 10
700-31-453
10
37

Номер детали на чертеже:

37

Болт М10-6gх25.58.019

Заводской номер: Болт М10-6gх25.58.019 [ГОСТ 7796-70] Количество на модель: 1
Болт М10-6gх25.58.019 [ГОСТ 7796-70]
1
38

Номер детали на чертеже:

38

Манжета с пружиной

Заводской номер: 308-170 Количество на модель: 1
308-170
1
39

Номер детали на чертеже:

39

Рычаг

Заводской номер: 748-18-178 Количество на модель: 1
748-18-178
1
40

Номер детали на чертеже:

40

Рычаг

Заводской номер: 748-18-145СП Количество на модель: 1
748-18-145СП
1
41

Номер детали на чертеже:

41

Рычаг

Заводской номер: 748-18-146СП Количество на модель: 1
748-18-146СП
1
42

Номер детали на чертеже:

42

Валик

Заводской номер: 700-47-64 Количество на модель: 1
700-47-64
1
43

Номер детали на чертеже:

43

Серьга

Заводской номер: 748-18-152 Количество на модель: 1
748-18-152
1
44

Номер детали на чертеже:

44

Корпус

Заводской номер: 748-18-218СП Количество на модель: 1
748-18-218СП
1
45

Номер детали на чертеже:

45

Корпус

Заводской номер: 748-18-219СП Количество на модель: 1
748-18-219СП
1
46

Номер детали на чертеже:

46

Втулка

Заводской номер: 748-18-149 Количество на модель: 1
748-18-149
1
47

Номер детали на чертеже:

47

Винт ВМ5-6gх10.58.019

Заводской номер: Винт ВМ5-6gх10.58.019 [ГОСТ 17475-80] Количество на модель: 3
Винт ВМ5-6gх10.58.019 [ГОСТ 17475-80]
3
48

Номер детали на чертеже:

48

Крышка

Заводской номер: 748-18-295 Количество на модель: 1
748-18-295
1
49

Номер детали на чертеже:

49

Винт ВМ6-8gх12.14Н.019

Заводской номер: Винт ВМ6-8gх12.14Н.019 [ГОСТ 1478-84] Количество на модель: 1
Винт ВМ6-8gх12.14Н.019 [ГОСТ 1478-84]
1
50

Номер детали на чертеже:

50

Указатель

Заводской номер: 748-18-297 Количество на модель: 1
748-18-297
1
51

Номер детали на чертеже:

51

Манжета армированная

Заводской номер: 327-18-1А Количество на модель: 1
327-18-1А
1
52

Номер детали на чертеже:

52

Шпонка 6х9

Заводской номер: Шпонка 6х9 [ГОСТ 24071-80] Количество на модель: 1
Шпонка 6х9 [ГОСТ 24071-80]
1
53

Номер детали на чертеже:

53

Рычаг

Заводской номер: 748-18-298 Количество на модель: 1
748-18-298
1
54

Номер детали на чертеже:

54

Рычаг

Заводской номер: 748-18-299 Количество на модель: 1
748-18-299
1
Механизм управления ДЭТ-250М2 Мостик ДЭТ-250М2
