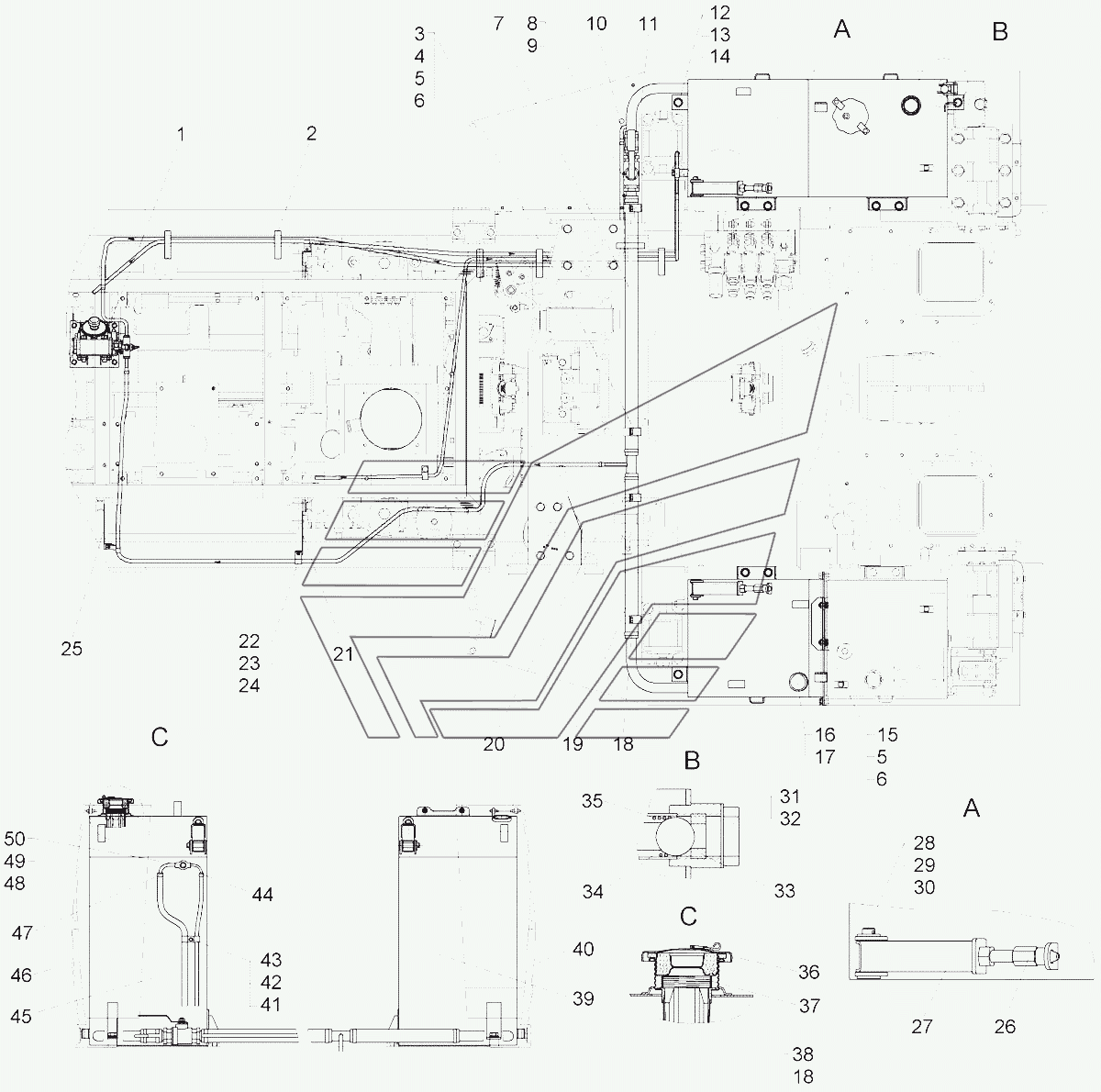

Установка топливных баков Бульдозер Б14. Каталог 2010г.

Установка кожухов Бульдозер Б14 Система трубопроводов топлива Бульдозер Б14

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка топливных баков

Заводской номер: 114-25-1СП Количество на модель:
114-25-1СП
1

Номер детали на чертеже:

1

Система трубопроводов топлива

Заводской номер: 114-25-123СП Количество на модель:
114-25-123СП
2

Номер детали на чертеже:

2

Кабельная стяжка ABB LUSA SYSTEM 200/2

Заводской номер: ABB-LUSA-SYSTEM200/2 Количество на модель:
ABB-LUSA-SYSTEM200/2
3

Номер детали на чертеже:

3

Хомут

Заводской номер: 700-41-2985 Количество на модель:
700-41-2985
4

Номер детали на чертеже:

4

Болт

Заводской номер: БолтМ10-6gх25.58.019 Количество на модель:
БолтМ10-6gх25.58.019
5

Номер детали на чертеже:

5

Шайба 10.ОТ.65Г.09

Заводской номер: Шайба10.ОТ.65Г.09 Количество на модель:
Шайба10.ОТ.65Г.09
6

Номер детали на чертеже:

6

Шайба 10.01.10.019

Заводской номер: Шайба10.01.10.019 Количество на модель:
Шайба10.01.10.019
7

Номер детали на чертеже:

7

Рукав

Заводской номер: 700-46-2403-01 Количество на модель:
700-46-2403-01
8

Номер детали на чертеже:

8

Панель бака

Заводской номер: 700-07-687-01СП Количество на модель:
700-07-687-01СП
9

Номер детали на чертеже:

9

Прокладка

Заводской номер: 700-40-9875 Количество на модель:
700-40-9875
10

Номер детали на чертеже:

10

Кран шаровый

Заводской номер: Кран1-1/4dm Количество на модель:
Кран1-1/4dm
11

Номер детали на чертеже:

11

Рукав

Заводской номер: 700-46-2403 Количество на модель:
700-46-2403
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 3178 Количество на модель:
3178
13

Номер детали на чертеже:

13

Болт

Заводской номер: БолтМ16-8gх30.58.019 Количество на модель:
БолтМ16-8gх30.58.019
14

Номер детали на чертеже:

14

Шайба 16.ОТ.65Г.09

Заводской номер: Шайба16.ОТ.65Г.09 Количество на модель:
Шайба16.ОТ.65Г.09
15

Номер детали на чертеже:

15

Болт

Заводской номер: БолтМ10-6gх35.58.019 Количество на модель:
БолтМ10-6gх35.58.019
16

Номер детали на чертеже:

16

Корпус

Заводской номер: 64-14-238 Количество на модель:
64-14-238
17

Номер детали на чертеже:

17

Прокладка

Заводской номер: 700-42-2631-02 Количество на модель:
700-42-2631-02
18

Номер детали на чертеже:

18

Хомут червячный

Заводской номер: 32-50/12W2 Количество на модель:
32-50/12W2
19

Номер детали на чертеже:

19

Рукав

Заводской номер: 700-46-2403-02 Количество на модель:
700-46-2403-02
20

Номер детали на чертеже:

20

Тройник

Заводской номер: 114-25-129СП Количество на модель:
114-25-129СП
21

Номер детали на чертеже:

21

Тройник

Заводской номер: 114-25-133СП Количество на модель:
114-25-133СП
22

Номер детали на чертеже:

22

Прокладка

Заводской номер: 700-40-2654 Количество на модель:
700-40-2654
23

Номер детали на чертеже:

23

Хомутик

Заводской номер: 700-54-67 Количество на модель:
700-54-67
24

Номер детали на чертеже:

24

Гайка

Заводской номер: ГайкаМ12-7Н.6.019 Количество на модель:
ГайкаМ12-7Н.6.019
25

Номер детали на чертеже:

25

Кронштейн

Заводской номер: 114-26-126СП Количество на модель:
114-26-126СП
26

Номер детали на чертеже:

26

Упор

Заводской номер: 114-25-6 Количество на модель:
114-25-6
27

Номер детали на чертеже:

27

Рычаг

Заводской номер: 114-25-127СП Количество на модель:
114-25-127СП
28

Номер детали на чертеже:

28

Палец

Заводской номер: 114-25-111СП Количество на модель:
114-25-111СП
29

Номер детали на чертеже:

29

Шайба

Заводской номер: 31477-01 Количество на модель:
31477-01
30

Номер детали на чертеже:

30

Шплинт 3,2х25

Заводской номер: Шплинт3,2х25 Количество на модель:
Шплинт3,2х25
31

Номер детали на чертеже:

31

Пробка

Заводской номер: 700-37-2105 Количество на модель:
700-37-2105
32

Номер детали на чертеже:

32

Кольцо 30х36 МН 4152-62

Заводской номер: 30х36МН4152-62 Количество на модель:
30х36МН4152-62
33

Номер детали на чертеже:

33

Седло

Заводской номер: 748-20-1013 Количество на модель:
748-20-1013
34

Номер детали на чертеже:

34

Шарик Б 25,4-100

Заводской номер: ШарикБ25,4-100 Количество на модель:
ШарикБ25,4-100
35

Номер детали на чертеже:

35

Пружина

Заводской номер: 38385 Количество на модель:
38385
36

Номер детали на чертеже:

36

Кронштейн

Заводской номер: 114-26-126-01СП Количество на модель:
114-26-126-01СП
37

Номер детали на чертеже:

37

Пружина

Заводской номер: 700-38-2703 Количество на модель:
700-38-2703
38

Номер детали на чертеже:

38

Крышка

Заводской номер: 50-25-247СП Количество на модель:
50-25-247СП
39

Номер детали на чертеже:

39

Бак топливный

Заводской номер: 114-25-102СП Количество на модель:
114-25-102СП
40

Номер детали на чертеже:

40

Фильтр 160Б

Заводской номер: 50-25-264СП Количество на модель:
50-25-264СП
41

Номер детали на чертеже:

41

Шайба 6Т.65Г 019

Заводской номер: Шайба6Т.65Г019 Количество на модель:
Шайба6Т.65Г019
42

Номер детали на чертеже:

42

Болт М6-6gх12.88.35.019

Заводской номер: БолтМ6-6gх12.88.35.019 Количество на модель:
БолтМ6-6gх12.88.35.019
43

Номер детали на чертеже:

43

Хомут

Заводской номер: 700-41-2943 Количество на модель:
700-41-2943
44

Номер детали на чертеже:

44

Хомут червячный

Заводской номер: 8-16/9W2 Количество на модель:
8-16/9W2
45

Номер детали на чертеже:

45

Бак топливный

Заводской номер: 114-25-103СП Количество на модель:
114-25-103СП
46

Номер детали на чертеже:

46

Панель бака

Заводской номер: 700-07-687СП Количество на модель:
700-07-687СП
47

Номер детали на чертеже:

47

Хомут червячный

Заводской номер: 16-27/12W2 Количество на модель:
16-27/12W2
48

Номер детали на чертеже:

48

Штуцер

Заводской номер: 700-41-2716 Количество на модель:
700-41-2716
49

Номер детали на чертеже:

49

Кольцо

Заводской номер: 51-06-8 Количество на модель:
51-06-8
50

Номер детали на чертеже:

50

Патрубок

Заводской номер: 114-25-128СП Количество на модель:
114-25-128СП
