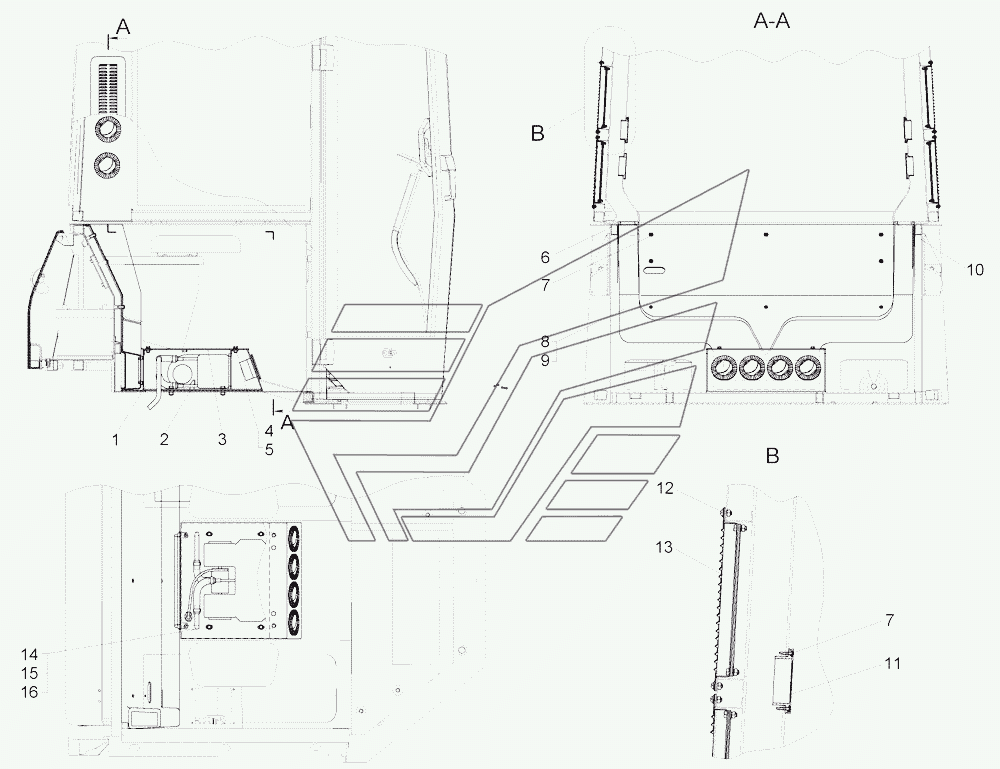

Установка отопителя Зенит 8000 и воздуховодов Бульдозер Б11. Каталог 2010г.

Система отопления и вентиляции Бульдозер Б11 Установка отопителя Зенит 8000 Бульдозер Б11

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка отопителя

Заводской номер: 114-47-100СП Количество на модель:
114-47-100СП
1

Номер детали на чертеже:

1

Установка отопителя Зенит 8000

Заводской номер: 114-47-101СП Количество на модель:
114-47-101СП
2

Номер детали на чертеже:

2

Уплотнение

Заводской номер: 700-40-9792 Количество на модель:
700-40-9792
3

Номер детали на чертеже:

3

Крышка

Заводской номер: 114-47-104СП Количество на модель:
114-47-104СП
4

Номер детали на чертеже:

4

Болт

Заводской номер: БолтМ8-6gх20.88.35.019 Количество на модель:
БолтМ8-6gх20.88.35.019
5

Номер детали на чертеже:

5

Шайба 8Т.65Г.09

Заводской номер: Шайба8Т.65Г.09 Количество на модель:
Шайба8Т.65Г.09
6

Номер детали на чертеже:

6

Прокладка

Заводской номер: 700-40-9791 Количество на модель:
700-40-9791
7

Номер детали на чертеже:

7

Винт самонарезающий самосверлящий 4,2х19

Заводской номер: 700-35-2191 Количество на модель:
700-35-2191
8

Номер детали на чертеже:

8

Панель воздуховода

Заводской номер: 114-47-17 Количество на модель:
114-47-17
9

Номер детали на чертеже:

9

Крышка

Заводской номер: 114-47-18 Количество на модель:
114-47-18
10

Номер детали на чертеже:

10

Прокладка

Заводской номер: 700-40-9791-01 Количество на модель:
700-40-9791-01
11

Номер детали на чертеже:

11

Диффузор

Заводской номер: 114-47-11 Количество на модель:
114-47-11
12

Номер детали на чертеже:

12

Винт специальный

Заводской номер: Е3941ОП26 Количество на модель:
Е3941ОП26
13

Номер детали на чертеже:

13

Пакет фильтрующий

Заводской номер: 114-47-108СП Количество на модель:
114-47-108СП
14

Номер детали на чертеже:

14

Болт

Заводской номер: БолтМ10-6gх30.58.019 Количество на модель:
БолтМ10-6gх30.58.019
15

Номер детали на чертеже:

15

Шайба 10.ОТ.65Г.09

Заводской номер: Шайба10.ОТ.65Г.09 Количество на модель:
Шайба10.ОТ.65Г.09
16

Номер детали на чертеже:

16

Шайба 10х3.02.3кп.05

Заводской номер: 3197-02 Количество на модель:
3197-02
Система отопления и вентиляции Бульдозер Б11 Установка отопителя Зенит 8000 Бульдозер Б11
