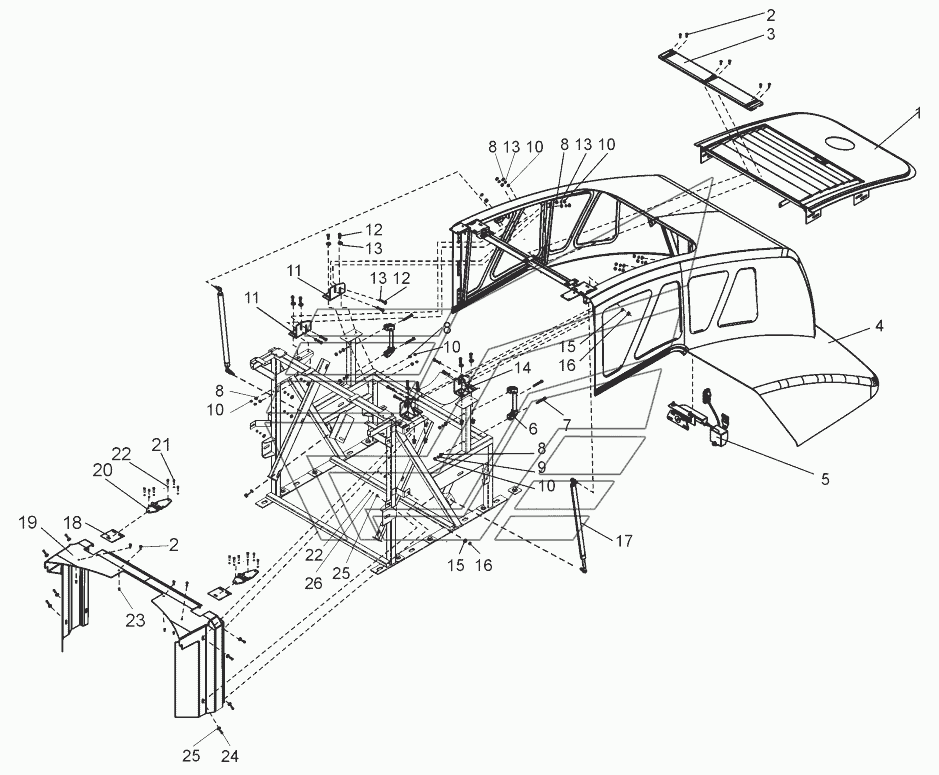

Установка капота (TL150.52.20.000) TL-150. Каталог 2016г.

Кабина (TL150.51.00.000) TL-150 Капот (TL150.52.21.000) TL-150

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Козырек

Заводской номер: TL150.52.22.000 Количество на модель: 1
TL150.52.22.000
1
2

Номер детали на чертеже:

2

Винт М6х20-4.8-Н

Заводской номер: ВинтМ6х20-4.8-Н Количество на модель: 10
ВинтМ6х20-4.8-Н
10
3

Номер детали на чертеже:

3

Крышка

Заводской номер: Крышка Количество на модель: 1
Крышка
1
4

Номер детали на чертеже:

4

Капот

Заводской номер: TL150.52.21.000 Количество на модель: 1
TL150.52.21.000
1
5

Номер детали на чертеже:

5

Установка замка капота

Заводской номер: TL150.52.23.000 Количество на модель: 1
TL150.52.23.000
1
6

Номер детали на чертеже:

6

Ручка

Заводской номер: 087-200 Количество на модель: 2
087-200
2
7

Номер детали на чертеже:

7

Болт М8-6gх65.58.019

Заводской номер: БолтМ8-6gх65.58.019 Количество на модель: 4
БолтМ8-6gх65.58.019
4
8

Номер детали на чертеже:

8

Гайка М8-6Н.5.019

Заводской номер: ГайкаМ8-6Н.5.019 Количество на модель: 20
ГайкаМ8-6Н.5.019
20
9

Номер детали на чертеже:

9

Шайба С8.02.019

Заводской номер: ШайбаС8.02.019 Количество на модель: 4
ШайбаС8.02.019
4
10

Номер детали на чертеже:

10

Шайба 8.65Г.019

Заводской номер: Шайба8.65Г.019 Количество на модель: 20
Шайба8.65Г.019
20
11

Номер детали на чертеже:

11

Кронштейн

Заводской номер: TL150.52.20.010 Количество на модель: 2
TL150.52.20.010
2
12

Номер детали на чертеже:

12

Болт М8-6gх25.58.019

Заводской номер: БолтМ8-6gх25.58.019 Количество на модель: 16
БолтМ8-6gх25.58.019
16
14

Номер детали на чертеже:

14

Кронштейн

Заводской номер: TL150.52.20.010-01 Количество на модель: 2
TL150.52.20.010-01
2
15

Номер детали на чертеже:

15

Гайка М10-6Н.5.019

Заводской номер: ГайкаМ10-6Н.5.019 Количество на модель: 4
ГайкаМ10-6Н.5.019
4
16

Номер детали на чертеже:

16

Шайба 10.65Г.019

Заводской номер: Шайба10.65Г.019 Количество на модель: 4
Шайба10.65Г.019
4
17

Номер детали на чертеже:

17

Пружина газовая

Заводской номер: ACEGS-28-500-CC-1700 Количество на модель: 2
ACEGS-28-500-CC-1700
2
18

Номер детали на чертеже:

18

Планка

Заводской номер: TL150.52.20.003 Количество на модель: 2
TL150.52.20.003
2
19

Номер детали на чертеже:

19

Облицовка

Заводской номер: TL150.52.20.001 Количество на модель: 1
TL150.52.20.001
1
20

Номер детали на чертеже:

20

Петля

Заводской номер: 1142 Количество на модель: 2
1142
2
21

Номер детали на чертеже:

21

Винт М6-6gх20.58.019

Заводской номер: ВинтМ6-6gх20.58.019 Количество на модель: 12
ВинтМ6-6gх20.58.019
12
22

Номер детали на чертеже:

22

Шайба 6.65Г.019

Заводской номер: Шайба6.65Г.019 Количество на модель: 23
Шайба6.65Г.019
23
23

Номер детали на чертеже:

23

Заклепка резьбовая

Заводской номер: MGCN1-CB-S Количество на модель: 4
MGCN1-CB-S
4
24

Номер детали на чертеже:

24

Винт В2.М6-6gх20.58.019

Заводской номер: ВинтВ2.М6-6gх20.58.019 Количество на модель: 11
ВинтВ2.М6-6gх20.58.019
11
25

Номер детали на чертеже:

25

Шайба С6.02.019

Заводской номер: ШайбаС6.02.019 Количество на модель: 22
ШайбаС6.02.019
22
26

Номер детали на чертеже:

26

Гайка М6-6Н.5

Заводской номер: ГайкаМ6-6Н.5 Количество на модель: 11
ГайкаМ6-6Н.5
11
