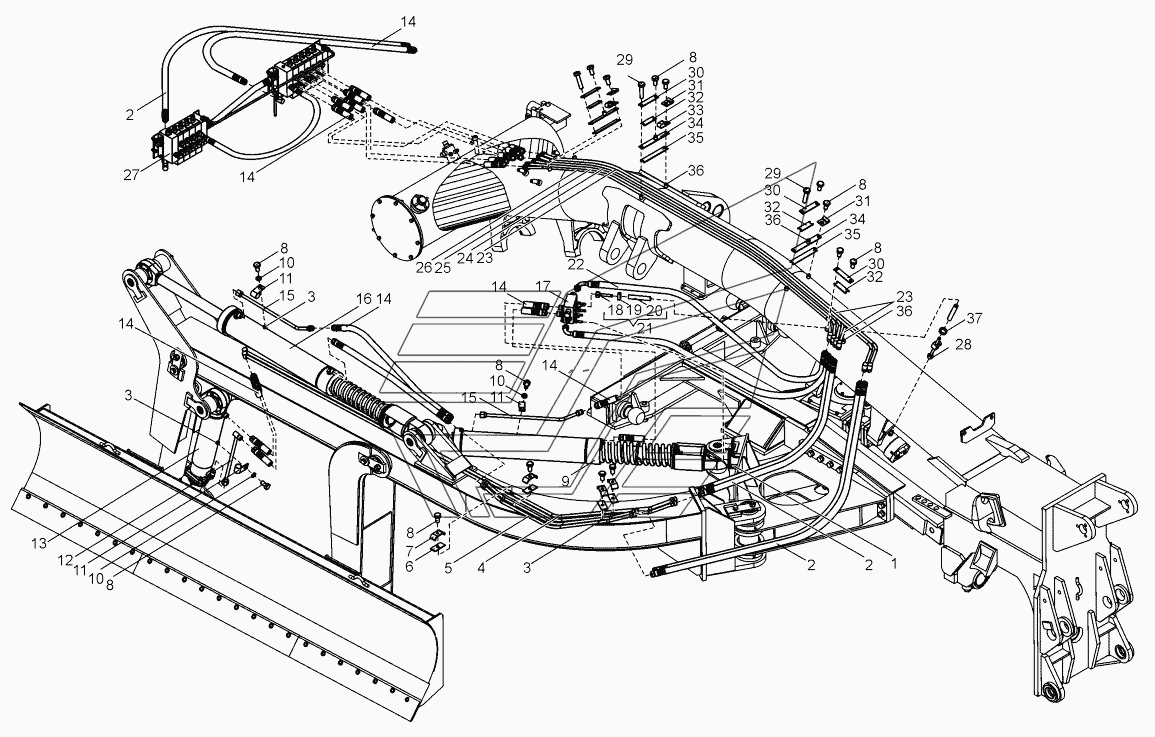

Гидросистема бокового отвала (ДЗ-98БО.43.10.000) ДЗ-98В. Каталог 2015г.

Рычаг телескопический (ДЗ-98БО.26.60.000) ДЗ-98В Блок предохранителей (ДЗ-98БО.43.00.070) ДЗ-98В

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: ДЗ-98БО.43.00.012 Количество на модель: 1
ДЗ-98БО.43.00.012
1
2

Номер детали на чертеже:

2

РВД

Заводской номер: РВД16.120.1650.0,2.11/11.М27х1,5/М27х1,5-У1 Количество на модель: 7
РВД16.120.1650.0,2.11/11.М27х1,5/М27х1,5-У1
7
3

Номер детали на чертеже:

3

Бонка

Заводской номер: 067.42.11.004 Количество на модель: 7
067.42.11.004
7
4

Номер детали на чертеже:

4

Труба

Заводской номер: ДЗ-98БО.43.00.020 Количество на модель: 2
ДЗ-98БО.43.00.020
2
5

Номер детали на чертеже:

5

Труба

Заводской номер: ДЗ-98БО.43.00.010 Количество на модель: 2
ДЗ-98БО.43.00.010
2
6

Номер детали на чертеже:

6

Прокладка

Заводской номер: Д395Б-31-024 Количество на модель: 4
Д395Б-31-024
4
7

Номер детали на чертеже:

7

Хомут

Заводской номер: Д395Б-31-023 Количество на модель: 4
Д395Б-31-023
4
8

Номер детали на чертеже:

8

Болт

Заводской номер: БолтМ10-6gх20.58.019(S16) Количество на модель: 13
БолтМ10-6gх20.58.019(S16)
13
9

Номер детали на чертеже:

9

Гидроцилиндр

Заводской номер: ГЦБО.43.03.000 Количество на модель: 1
ГЦБО.43.03.000
1
10

Номер детали на чертеже:

10

Шайба 10.65Г.019

Заводской номер: Шайба10.65Г.019 Количество на модель: 15
Шайба10.65Г.019
15
11

Номер детали на чертеже:

11

Хомут

Заводской номер: 067.36.11.561 Количество на модель: 3
067.36.11.561
3
12

Номер детали на чертеже:

12

Труба

Заводской номер: ДЗ-98БО.43.00.050 Количество на модель: 1
ДЗ-98БО.43.00.050
1
13

Номер детали на чертеже:

13

Гидроцилиндр

Заводской номер: ГЦБО.43.02.000 Количество на модель: 1
ГЦБО.43.02.000
1
14

Номер детали на чертеже:

14

РВД

Заводской номер: РВД16.120.1050.0,2.11/11.М27х1,5/М27х1,5-У1 Количество на модель: 11
РВД16.120.1050.0,2.11/11.М27х1,5/М27х1,5-У1
11
15

Номер детали на чертеже:

15

Труба

Заводской номер: ДЗ-98БО.43.00.040 Количество на модель: 2
ДЗ-98БО.43.00.040
2
16

Номер детали на чертеже:

16

Гидроцилиндр

Заводской номер: ГЦБО.43.01.000 Количество на модель: 1
ГЦБО.43.01.000
1
17

Номер детали на чертеже:

17

Блок предохранителей

Заводской номер: ДЗ-98БО.43.00.070 Количество на модель: 1
ДЗ-98БО.43.00.070
1
18

Номер детали на чертеже:

18

Трубка

Заводской номер: Д395-0303909 Количество на модель: 1
Д395-0303909
1
19

Номер детали на чертеже:

19

Хомут винтовой

Заводской номер: ХомутН-6 Количество на модель: 1
ХомутН-6
1
20

Номер детали на чертеже:

20

Шланг Д10

Заводской номер: Д395-0402230 Количество на модель: 1
Д395-0402230
1
21

Номер детали на чертеже:

21

Шланг

Заводской номер: ДЗ-98БО.43.00.090 Количество на модель: 1
ДЗ-98БО.43.00.090
1
22

Номер детали на чертеже:

22

РВД

Заводской номер: РВД16.120.1050.0,2.11-90°/11.М27х1,5/М27х1,5-У1 Количество на модель: 2
РВД16.120.1050.0,2.11-90°/11.М27х1,5/М27х1,5-У1
2
23

Номер детали на чертеже:

23

Труба

Заводской номер: ДЗ-98В.43.00.460-03 Количество на модель: 3
ДЗ-98В.43.00.460-03
3
24

Номер детали на чертеже:

24

Труба

Заводской номер: ДЗ-98В.43.00.460-02 Количество на модель: 1
ДЗ-98В.43.00.460-02
1
25

Номер детали на чертеже:

25

Труба

Заводской номер: ДЗ-98В.43.00.460-01 Количество на модель: 1
ДЗ-98В.43.00.460-01
1
26

Номер детали на чертеже:

26

Труба

Заводской номер: ДЗ-98В.43.00.460 Количество на модель: 1
ДЗ-98В.43.00.460
1
27

Номер детали на чертеже:

27

Установка гидрораспределителя

Заводской номер: ДЗ-98В1.5.43.01.100 Количество на модель: 1
ДЗ-98В1.5.43.01.100
1
28

Номер детали на чертеже:

28

Переходник

Заводской номер: ДЗ-98БО.43.00.080 Количество на модель: 1
ДЗ-98БО.43.00.080
1
29

Номер детали на чертеже:

29

Болт

Заводской номер: БолтМ10-6gх45.58.019(S16) Количество на модель: 2
БолтМ10-6gх45.58.019(S16)
2
30

Номер детали на чертеже:

30

Планка

Заводской номер: 067.33.13.272 Количество на модель: 3
067.33.13.272
3
31

Номер детали на чертеже:

31

Хомут

Заводской номер: Д395Б-43-328 Количество на модель: 3
Д395Б-43-328
3
32

Номер детали на чертеже:

32

Прокладка

Заводской номер: ДЗ-98.43.00.103 Количество на модель: 4
ДЗ-98.43.00.103
4
33

Номер детали на чертеже:

33

Хомут

Заводской номер: 067.36.11.575 Количество на модель: 2
067.36.11.575
2
34

Номер детали на чертеже:

34

Планка

Заводской номер: ДЗ-98В1.5.43.00.016 Количество на модель: 2
ДЗ-98В1.5.43.00.016
2
35

Номер детали на чертеже:

35

Прокладка

Заводской номер: ДЗ-98В1.5.43.00.015 Количество на модель: 3
ДЗ-98В1.5.43.00.015
3
36

Номер детали на чертеже:

36

Бонка

Заводской номер: 067.42.11.005 Количество на модель: 11
067.42.11.005
11
