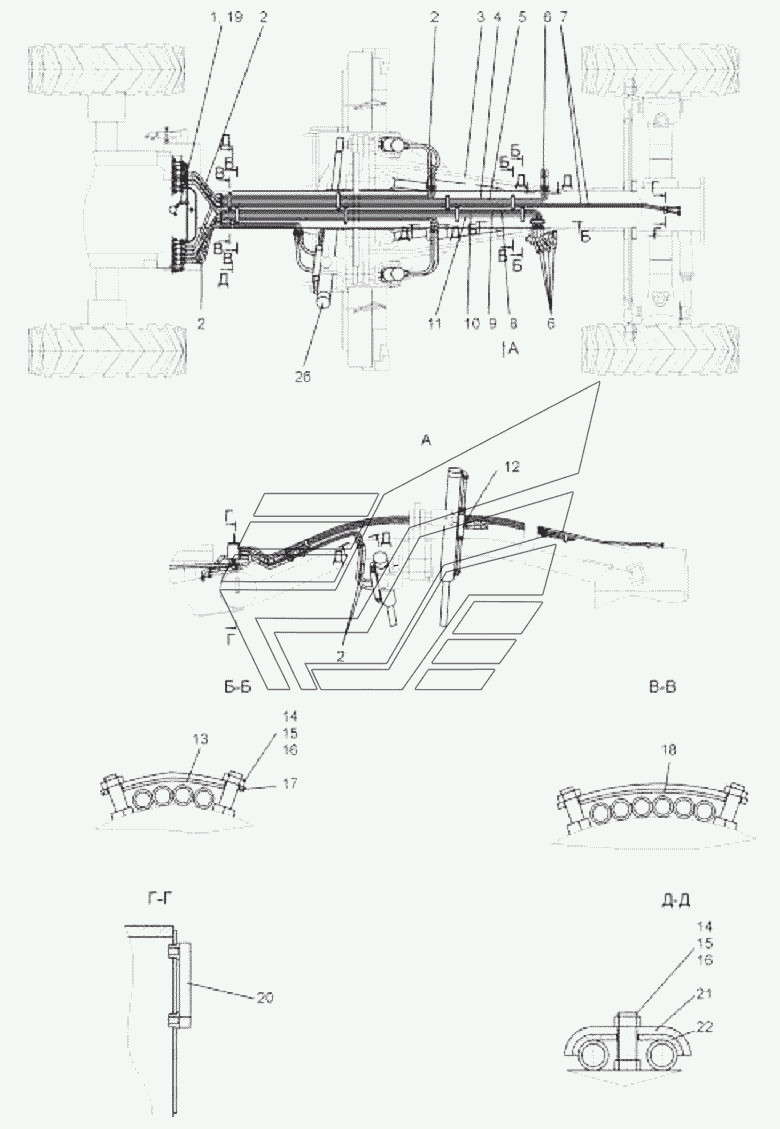

Гидросистема автогрейдера (ДЗ-98М1.43.10.000) ДЗ-98В. Каталог 2015г.

Гидросистема автогрейдера (ДЗ-98М1.43.00.000) ДЗ-98В Установка гидрозамка (ДЗ-98В.43.05.000) ДЗ-98В

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шланг

Заводской номер: ДЗ-98В.43.00.100 Количество на модель: 1
ДЗ-98В.43.00.100
1
2

Номер детали на чертеже:

2

РВД

Заводской номер: РВД16.120.1050.0,2.11/11.М27х1,5/М27х1,5-У1 Количество на модель: 21
РВД16.120.1050.0,2.11/11.М27х1,5/М27х1,5-У1
21
3

Номер детали на чертеже:

3

Гидросистема отвала

Заводской номер: ДЗ-98В.43.18.000 Количество на модель: 1
ДЗ-98В.43.18.000
1
4

Номер детали на чертеже:

4

Труба

Заводской номер: ДЗ-98В.43.00.450 Количество на модель: 1
ДЗ-98В.43.00.450
1
5

Номер детали на чертеже:

5

Труба

Заводской номер: ДЗ-98В.43.00.450-01 Количество на модель: 1
ДЗ-98В.43.00.450-01
1
6

Номер детали на чертеже:

6

РВД

Заводской номер: РВД16.120.1650.0,2.11/11.М27х1,5/М27х1,5-У1 Количество на модель: 6
РВД16.120.1650.0,2.11/11.М27х1,5/М27х1,5-У1
6
7

Номер детали на чертеже:

7

Труба

Заводской номер: ДЗ-98В.43.00.070 Количество на модель: 2
ДЗ-98В.43.00.070
2
8

Номер детали на чертеже:

8

Труба

Заводской номер: ДЗ-98В.43.00.460 Количество на модель: 1
ДЗ-98В.43.00.460
1
9

Номер детали на чертеже:

9

Труба

Заводской номер: ДЗ-98В.43.00.460-01 Количество на модель: 1
ДЗ-98В.43.00.460-01
1
10

Номер детали на чертеже:

10

Труба

Заводской номер: ДЗ-98В.43.00.460-02 Количество на модель: 1
ДЗ-98В.43.00.460-02
1
11

Номер детали на чертеже:

11

Труба

Заводской номер: ДЗ-98В.43.00.460-03 Количество на модель: 1
ДЗ-98В.43.00.460-03
1
12

Номер детали на чертеже:

12

Установка гидрозамка

Заводской номер: ДЗ-98В.43.05.000-01 Количество на модель: 2
ДЗ-98В.43.05.000-01
2
13

Номер детали на чертеже:

13

Прокладка

Заводской номер: ДЗ-98.43.00.103 Количество на модель: 5
ДЗ-98.43.00.103
5
14

Номер детали на чертеже:

14

Болт

Заводской номер: БолтМ10-6gх30.58.019(S16) Количество на модель: 24
БолтМ10-6gх30.58.019(S16)
24
15

Номер детали на чертеже:

15

Гайка М10-6H.5.019 S16)

Заводской номер: ГайкаМ10-6H.5.019S16) Количество на модель: 24
ГайкаМ10-6H.5.019S16)
24
16

Номер детали на чертеже:

16

Шайба 10.65Г.019

Заводской номер: Шайба10.65Г.019 Количество на модель: 24
Шайба10.65Г.019
24
17

Номер детали на чертеже:

17

Планка

Заводской номер: 067.33.13.272 Количество на модель: 5
067.33.13.272
5
18

Номер детали на чертеже:

18

Прокладка

Заводской номер: ДЗ-98В.43.00.011 Количество на модель: 4
ДЗ-98В.43.00.011
4
19

Номер детали на чертеже:

19

Заглушка

Заводской номер: D2612M16x1,5 Количество на модель: 1
D2612M16x1,5
1
20

Номер детали на чертеже:

20

Уровнемер

Заводской номер: SNA76B-S-T-10 Количество на модель: 1
SNA76B-S-T-10
1
20

Номер детали на чертеже:

20

Уровнемер

Заводской номер: LVA10TAPM10 Количество на модель: 1
LVA10TAPM10
1
21

Номер детали на чертеже:

21

Хомут

Заводской номер: Д395Б-31-023 Количество на модель: 6
Д395Б-31-023
6
22

Номер детали на чертеже:

22

Прокладка

Заводской номер: Д395Б-31-024 Количество на модель: 6
Д395Б-31-024
6
23

Номер детали на чертеже:

23

Установка гидрозамка

Заводской номер: ДЗ-98В.43.05.000 Количество на модель: 1
ДЗ-98В.43.05.000
1
