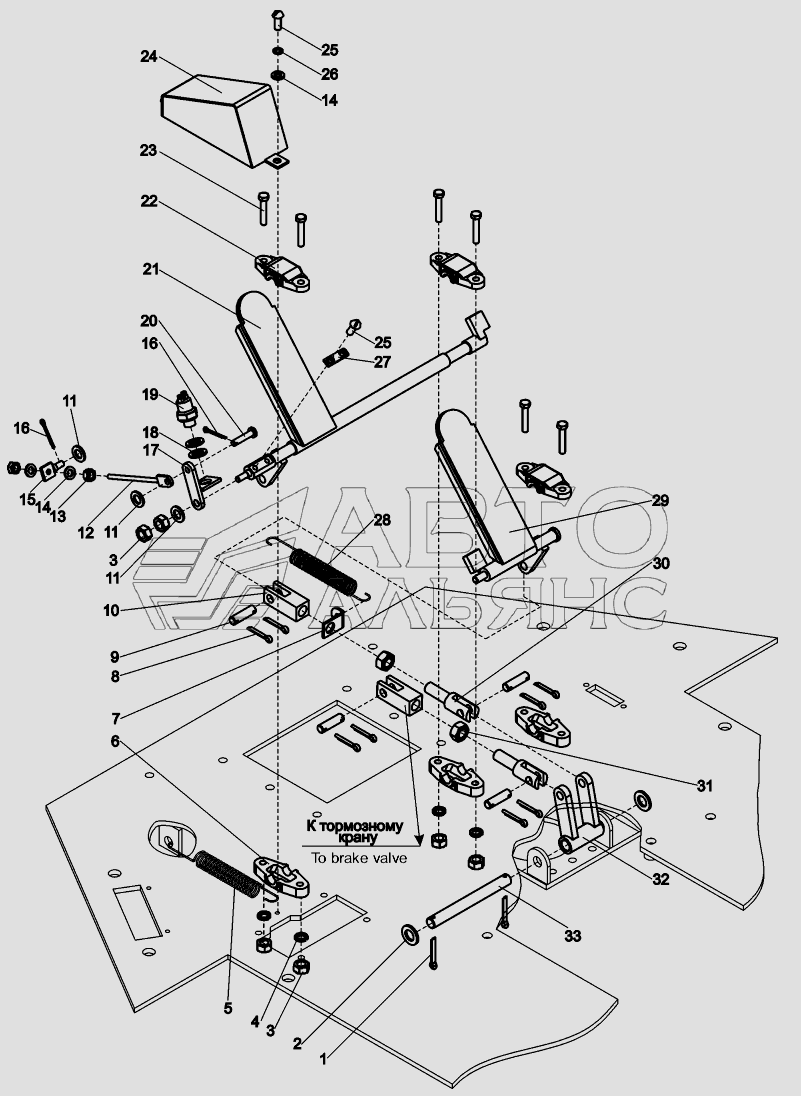

Управление колесными тормозами (В160.13.03.000) В-160. Каталог 2010г.

Площадка оператора (В160.13.00.000) В-160 Управление стояночным тормозом (В160.13.04.000) В-160

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шплинт

Заводской номер: ГОСТ397-79 Количество на модель: 2
ГОСТ397-79
2
2

Номер детали на чертеже:

2

Шайба

Заводской номер: ГОСТ11371-78 Количество на модель: 2
ГОСТ11371-78
2
3

Номер детали на чертеже:

3

Гайка

Заводской номер: ГОСТ5915-70 Количество на модель: 8
ГОСТ5915-70
8
4

Номер детали на чертеже:

4

Шайба

Заводской номер: ГОСТ6402-70 Количество на модель: 6
ГОСТ6402-70
6
5

Номер детали на чертеже:

5

Пружина

Заводской номер: 067.52.00.022 Количество на модель: 1
067.52.00.022
1
6

Номер детали на чертеже:

6

Корпус

Заводской номер: Д395-0306.037 Количество на модель: 3
Д395-0306.037
3
7

Номер детали на чертеже:

7

Кронштейн

Заводской номер: A120.13.03.003 Количество на модель: 1
A120.13.03.003
1
9

Номер детали на чертеже:

9

Палец

Заводской номер: Д395А-0117.008 Количество на модель: 4
Д395А-0117.008
4
10

Номер детали на чертеже:

10

Головка

Заводской номер: A120.13.03.002 Количество на модель: 2
A120.13.03.002
2
12

Номер детали на чертеже:

12

Тяга

Заводской номер: B160.13.03.030 Количество на модель: 1
B160.13.03.030
1
15

Номер детали на чертеже:

15

Втулка

Заводской номер: В160.13.03.040 Количество на модель: 1
В160.13.03.040
1
17

Номер детали на чертеже:

17

Кронштейн

Заводской номер: B160.13.03.020 Количество на модель: 1
B160.13.03.020
1
18

Номер детали на чертеже:

18

Кольцо

Заводской номер: 067.34.11.041 Количество на модель:
067.34.11.041
19

Номер детали на чертеже:

19

Выключатель ВК403А

Заводской номер: ТУ37.003.188-76 Количество на модель: 1
ТУ37.003.188-76
1
20

Номер детали на чертеже:

20

Палец

Заводской номер: 067.43.11.041 Количество на модель: 1
067.43.11.041
1
21

Номер детали на чертеже:

21

Педаль левая

Заводской номер: В160.13.03.010 Количество на модель: 1
В160.13.03.010
1
22

Номер детали на чертеже:

22

Крышка

Заводской номер: Д395-0306.038 Количество на модель: 3
Д395-0306.038
3
23

Номер детали на чертеже:

23

Болт

Заводской номер: ГОСТ7798-70 Количество на модель: 6
ГОСТ7798-70
6
24

Номер детали на чертеже:

24

Кожух

Заводской номер: B160.13.03.050 Количество на модель: 1
B160.13.03.050
1
25

Номер детали на чертеже:

25

Винт

Заводской номер: ГОСТ17473-80 Количество на модель: 4
ГОСТ17473-80
4
27

Номер детали на чертеже:

27

Накладка

Заводской номер: В160.13.03.005 Количество на модель: 1
В160.13.03.005
1
28

Номер детали на чертеже:

28

Пружина

Заводской номер: 067.52.00.023 Количество на модель: 1
067.52.00.023
1
29

Номер детали на чертеже:

29

Педаль правая

Заводской номер: В138С.13.03.010 Количество на модель: 1
В138С.13.03.010
1
30

Номер детали на чертеже:

30

Тяга

Заводской номер: A120.13.03.001 Количество на модель: 2
A120.13.03.001
2
32

Номер детали на чертеже:

32

Рычаг

Заводской номер: A120.13.03.040 Количество на модель: 1
A120.13.03.040
1
33

Номер детали на чертеже:

33

Палец

Заводской номер: 067.43.22.063 Количество на модель: 1
067.43.22.063
1
