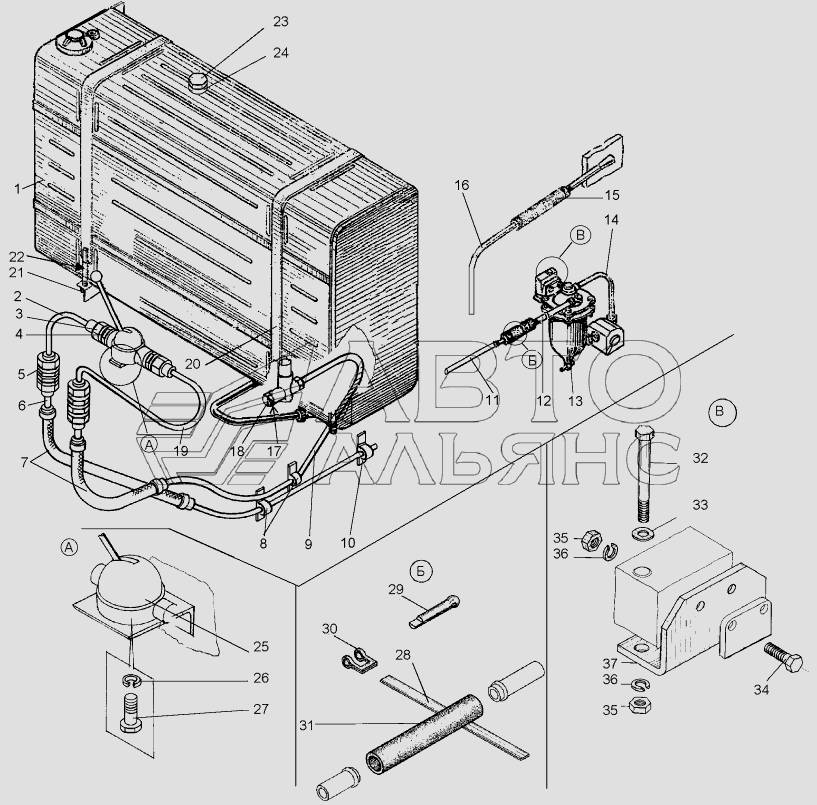

Топливная система (ДЗ-98А.31.00.000-07) ДЗ-98В.1. Каталог 2010г.

Топливная система (ДЗ-98В.31.00.000-01) ДЗ-98В.1 Топливная система (ДЗ-98В9.31.00.000) ДЗ-98В.1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Топливный бак

Заводской номер: ДЗ-98В.31.00.030 Количество на модель: 1
ДЗ-98В.31.00.030
1
2

Номер детали на чертеже:

2

Трубка

Заводской номер: ДЗ-98А.31.00.780 Количество на модель: 1
ДЗ-98А.31.00.780
1
3

Номер детали на чертеже:

3

Штуцер

Заводской номер: 048.05.01.037 Количество на модель: 2
048.05.01.037
2
4

Номер детали на чертеже:

4

Прокладка

Заводской номер: 067.34.11.066 Количество на модель: 2
067.34.11.066
2
5

Номер детали на чертеже:

5

Гайка

Заводской номер: Д395Б.31.068 Количество на модель: 2
Д395Б.31.068
2
6

Номер детали на чертеже:

6

Трубка

Заводской номер: ДЗ-98А.31.00.790 Количество на модель: 2
ДЗ-98А.31.00.790
2
7

Номер детали на чертеже:

7

Шланг

Заводской номер: ДЗ-98А.31.00.222 Количество на модель: 2
ДЗ-98А.31.00.222
2
8

Номер детали на чертеже:

8

Хомут

Заводской номер: 067.36.11.562 Количество на модель: 2
067.36.11.562
2
9

Номер детали на чертеже:

9

Трубка

Заводской номер: ДЗ-98Б.31.00.870 Количество на модель: 1
ДЗ-98Б.31.00.870
1
10

Номер детали на чертеже:

10

Хомут

Заводской номер: 067.36.11.561 Количество на модель: 1
067.36.11.561
1
11

Номер детали на чертеже:

11

Трубка

Заводской номер: ДЗ-98А.31.00.223 Количество на модель: 1
ДЗ-98А.31.00.223
1
12

Номер детали на чертеже:

12

Трубка

Заводской номер: ДЗ-98.31.00.150 Количество на модель: 1
ДЗ-98.31.00.150
1
13

Номер детали на чертеже:

13

Фильтр

Заводской номер: ФГ-75 Количество на модель: 1
ФГ-75
1
14

Номер детали на чертеже:

14

Трубка

Заводской номер: ДЗ-98.31.00.160 Количество на модель: 1
ДЗ-98.31.00.160
1
15

Номер детали на чертеже:

15

Шланг

Заводской номер: Д395-0303.026 Количество на модель: 1
Д395-0303.026
1
16

Номер детали на чертеже:

16

Трубка дренажная

Заводской номер: ДЗ-98.31.00.177 Количество на модель: 1
ДЗ-98.31.00.177
1
17

Номер детали на чертеже:

17

Гайка

Заводской номер: 048.08.00.001 Количество на модель: 1
048.08.00.001
1
18

Номер детали на чертеже:

18

Ниппель

Заводской номер: ДЗ-98В.31.00.051 Количество на модель: 1
ДЗ-98В.31.00.051
1
19

Номер детали на чертеже:

19

Трубка

Заводской номер: ДЗ-98А.31.00.780-01 Количество на модель: 1
ДЗ-98А.31.00.780-01
1
20

Номер детали на чертеже:

20

Лента

Заводской номер: Д395В.31.00.030 Количество на модель: 2
Д395В.31.00.030
2
21

Номер детали на чертеже:

21

Гайка

Заводской номер: М16-6Н.5.0195915 Количество на модель: 8
М16-6Н.5.0195915
8
22

Номер детали на чертеже:

22

Прокладка

Заводской номер: Д395В.31.00.001 Количество на модель: 2
Д395В.31.00.001
2
23

Номер детали на чертеже:

23

Пробка

Заводской номер: 067.44.11.016 Количество на модель: 1
067.44.11.016
1
24

Номер детали на чертеже:

24

Прокладка

Заводской номер: Д395Б.02.029 Количество на модель: 1
Д395Б.02.029
1
25

Номер детали на чертеже:

25

Насос ручной топливоподкачивающий

Заводской номер: РНМ-1КУ2 Количество на модель: 1
РНМ-1КУ2
1
26

Номер детали на чертеже:

26

Шайба

Заводской номер: 6.65Г.0696402 Количество на модель: 4
6.65Г.0696402
4
27

Номер детали на чертеже:

27

Болт

Заводской номер: М6-6gх20.58.0197798 Количество на модель: 4
М6-6gх20.58.0197798
4
28

Номер детали на чертеже:

28

Лента

Заводской номер: Д395В.31.00.009 Количество на модель: 8
Д395В.31.00.009
8
29

Номер детали на чертеже:

29

Шплинт

Заводской номер: 6,3х36.019397 Количество на модель: 8
6,3х36.019397
8
30

Номер детали на чертеже:

30

Рамка

Заводской номер: 700-41-3442 Количество на модель: 8
700-41-3442
8
31

Номер детали на чертеже:

31

Шланг

Заводской номер: Д395В.31.00.002 Количество на модель: 1
Д395В.31.00.002
1
32

Номер детали на чертеже:

32

Болт

Заводской номер: М12-6gх120.58.0197798 Количество на модель: 1
М12-6gх120.58.0197798
1
33

Номер детали на чертеже:

33

Шайба

Заводской номер: 12.01.01911371 Количество на модель: 1
12.01.01911371
1
34

Номер детали на чертеже:

34

Болт

Заводской номер: М12-6gх40.58.0197798 Количество на модель: 2
М12-6gх40.58.0197798
2
35

Номер детали на чертеже:

35

Гайка

Заводской номер: М12-6Н.5.0195915 Количество на модель: 3
М12-6Н.5.0195915
3
36

Номер детали на чертеже:

36

Шайба

Заводской номер: 12.65Г.0696402 Количество на модель: 3
12.65Г.0696402
3
37

Номер детали на чертеже:

37

Кронштейн фильтра

Заводской номер: ДЗ-98.31.00.158 Количество на модель: 1
ДЗ-98.31.00.158
1
