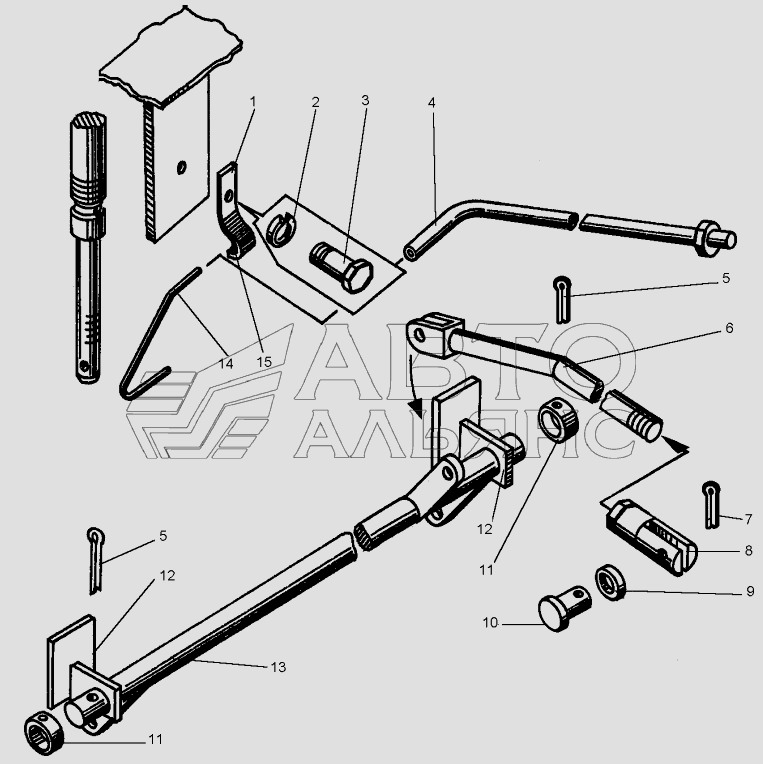

Управление регулятором (ДЗ-98В.39.04.000) ДЗ-98В.1. Каталог 2010г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1

Номер детали на чертеже:

1

Скоба

Заводской номер: 067.37.11.031 Количество на модель: 1
067.37.11.031
1
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 8.65Г.0696402 Количество на модель: 1
8.65Г.0696402
1
3

Номер детали на чертеже:

3

Болт

Заводской номер: М8-6gх16.58.0197798 Количество на модель: 1
М8-6gх16.58.0197798
1
4

Номер детали на чертеже:

4

Оплетка

Заводской номер: ДЗ-98В.39.00.004 Количество на модель: 1
ДЗ-98В.39.00.004
1
5

Номер детали на чертеже:

5

Шплинт

Заводской номер: 3,2х32.019397 Количество на модель: 6
3,2х32.019397
6
6

Номер детали на чертеже:

6

Тяга

Заводской номер: ДЗ-98В.39.01.040 Количество на модель: 1
ДЗ-98В.39.01.040
1
7

Номер детали на чертеже:

7

Шплинт

Заводской номер: 2х20.019397 Количество на модель: 3
2х20.019397
3
8

Номер детали на чертеже:

8

Вилка

Заводской номер: ДЗ-98В.39.01.007 Количество на модель: 3
ДЗ-98В.39.01.007
3
9

Номер детали на чертеже:

9

Шайба

Заводской номер: С8.02.01911371 Количество на модель: 3
С8.02.01911371
3
10

Номер детали на чертеже:

10

Палец

Заводской номер: 067.43.11.034 Количество на модель: 3
067.43.11.034
3
11

Номер детали на чертеже:

11

Шайба

Заводской номер: С16.02.01911371 Количество на модель: 2
С16.02.01911371
2
12

Номер детали на чертеже:

12

Кронштейн

Заводской номер: ДЗ-98В.39.01.090 Количество на модель: 1
ДЗ-98В.39.01.090
1
13

Номер детали на чертеже:

13

Рычаг

Заводской номер: ДЗ-98В1.39.02.030 Количество на модель: 1
ДЗ-98В1.39.02.030
1
14

Номер детали на чертеже:

14

Элемент тяговый

Заводской номер: ДЗ-98В.39.01.060 Количество на модель: 1
ДЗ-98В.39.01.060
1
15

Номер детали на чертеже:

15

Пластина 1Ф-I-МБС-М-1 10х20

Заводской номер: ДЗ-98В.39.01.008 Количество на модель: 1
ДЗ-98В.39.01.008
1
