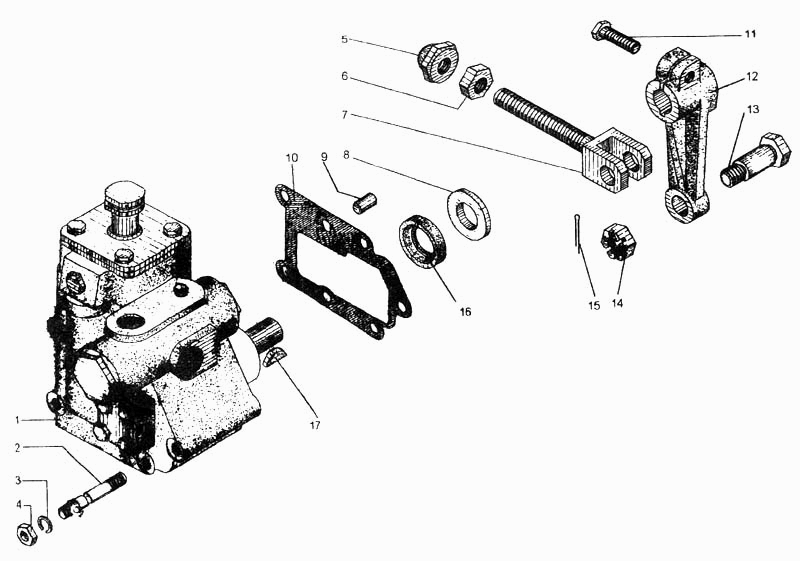

Установка сервомеханизма ДЗ-98В. Каталог 2003г.

Механизм управления муфтой сцепления ДЗ-98В Сервомеханизм ДЗ-98В

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Сервомеханизм

Заводской номер: ДЗ-98.10.03.010 Количество на модель: 1
ДЗ-98.10.03.010
1
2

Номер детали на чертеже:

2

Шпилька

Заводской номер: Д395Б.03.016 Количество на модель: 5
Д395Б.03.016
5
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 10.65Г.069 6402 Количество на модель: 5
10.65Г.069 6402
5
4

Номер детали на чертеже:

4

Гайка

Заводской номер: М10-6Н.5.019 5915 Количество на модель: 6
М10-6Н.5.019 5915
6
5

Номер детали на чертеже:

5

Гайка шаровая

Заводской номер: Д395Б.03.027 Количество на модель: 1
Д395Б.03.027
1
6

Номер детали на чертеже:

6

Гайка

Заводской номер: Д269-Л2-95 Количество на модель: 1
Д269-Л2-95
1
7

Номер детали на чертеже:

7

Тяга

Заводской номер: ДЗ-98.10.03.100 Количество на модель: 1
ДЗ-98.10.03.100
1
8

Номер детали на чертеже:

8

Кольцо упорное

Заводской номер: Д395Б.03.106 Количество на модель: 1
Д395Б.03.106
1
9

Номер детали на чертеже:

9

Штифт

Заводской номер: Д3955.03.029 Количество на модель: 2
Д3955.03.029
2
10

Номер детали на чертеже:

10

Прокладка

Заводской номер: Д395В.03.042 Количество на модель: 1
Д395В.03.042
1
11

Номер детали на чертеже:

11

Болт

Заводской номер: М12-6gх40.58.019 7796 Количество на модель: 1
М12-6gх40.58.019 7796
1
12

Номер детали на чертеже:

12

Рычаг

Заводской номер: ДЗ-98.10.03.005 Количество на модель: 1
ДЗ-98.10.03.005
1
13

Номер детали на чертеже:

13

Палец специальный

Заводской номер: Д395Б.03.025 Количество на модель: 1
Д395Б.03.025
1
14

Номер детали на чертеже:

14

Гайка специальная

Заводской номер: Д395Б.03.013 Количество на модель: 1
Д395Б.03.013
1
15

Номер детали на чертеже:

15

Шплинт

Заводской номер: 4х36 397 Количество на модель: 1
4х36 397
1
16

Номер детали на чертеже:

16

Манжета

Заводской номер: 1.2-30х52-3 8752 Количество на модель: 1
1.2-30х52-3 8752
1
17

Номер детали на чертеже:

17

Шпонка сегментная

Заводской номер: Д395Б.03.028 Количество на модель: 1
Д395Б.03.028
1
