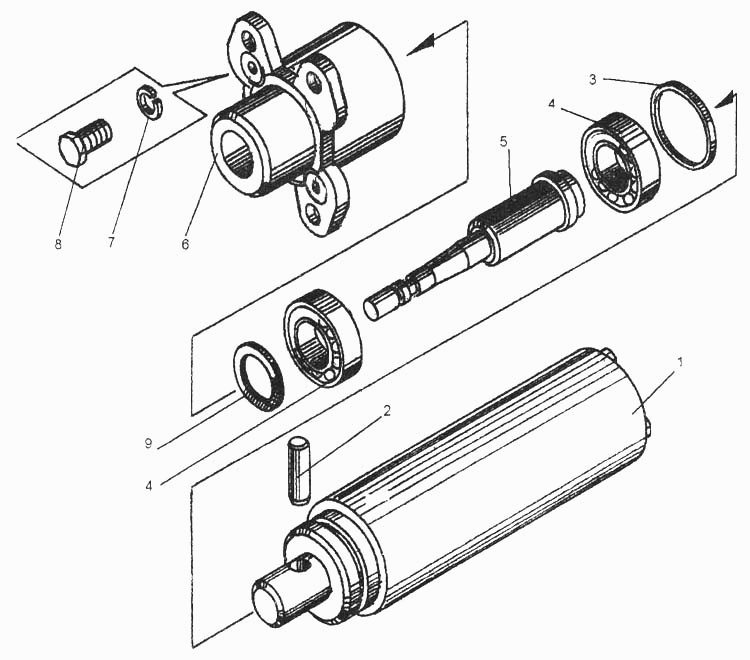

Гидроруль ДЗ-98В. Каталог 2003г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
1
2
3
4
5
6
7
8
9
1

Номер детали на чертеже:

1

Механизм рулевой гидравлический

Заводской номер: У245006-000-01 Количество на модель: 1
У245006-000-01
1
2

Номер детали на чертеже:

2

Палец

Заводской номер: ДЗ-140.14.03.002 Количество на модель: 1
ДЗ-140.14.03.002
1
3

Номер детали на чертеже:

3

Кольцо

Заводской номер: С62 13941 Количество на модель: 1
С62 13941
1
4

Номер детали на чертеже:

4

Подшипник

Заводской номер: 107 8338 Количество на модель: 2
107 8338
2
5

Номер детали на чертеже:

5

Вал

Заводской номер: ДЗ-140А.50.01.047 Количество на модель: 1
ДЗ-140А.50.01.047
1
6

Номер детали на чертеже:

6

Корпус

Заводской номер: ДЗ-140А.50.01.046 Количество на модель: 1
ДЗ-140А.50.01.046
1
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 10.65Г.069 6402 Количество на модель: 3
10.65Г.069 6402
3
8

Номер детали на чертеже:

8

Болт

Заводской номер: М10-6gх55.58.019 7798 Количество на модель: 3
М10-6gх55.58.019 7798
3
9

Номер детали на чертеже:

9

Кольцо

Заводской номер: СП-47-34-5 6308 Количество на модель: 1
СП-47-34-5 6308
1
