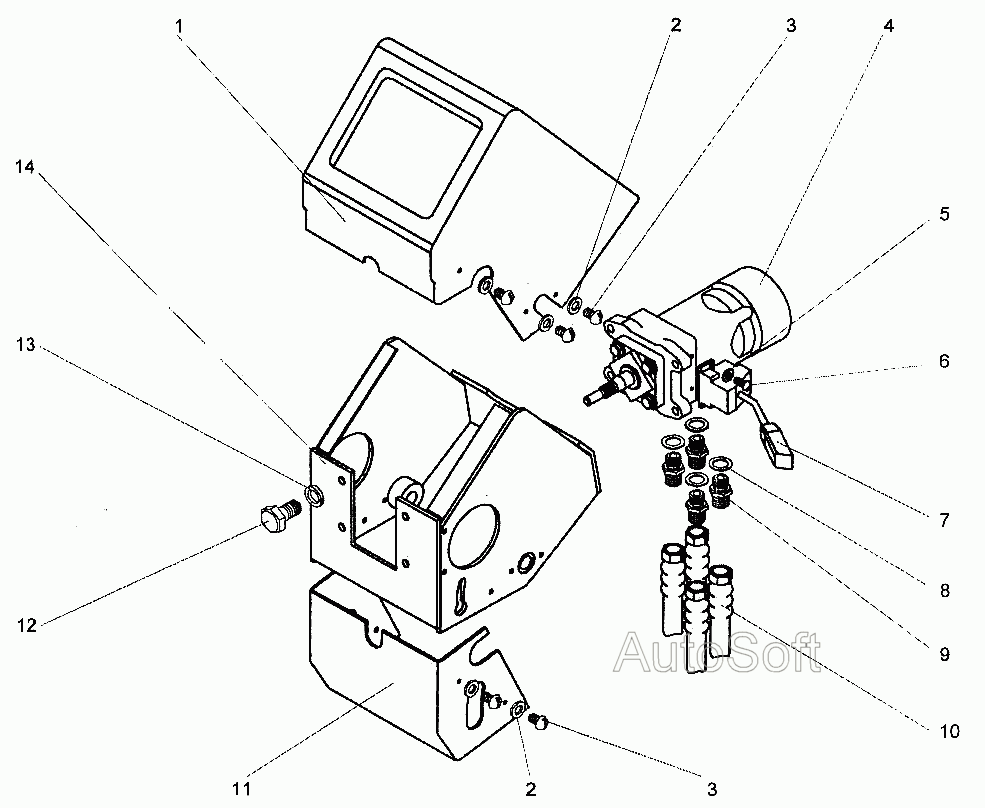

Пульт управления (А121.13.06.010) А-120. Каталог 2003г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа

Номер детали на чертеже:

Пульт управления

Заводской номер: А121.13.06.101 Количество на модель:
А121.13.06.101
1

Номер детали на чертеже:

1

Колпак

Заводской номер: ДЗ-140А.50.01.033-02 Количество на модель: 1
ДЗ-140А.50.01.033-02
1
2

Номер детали на чертеже:

2

Шайба С6.02.019 ГОСТ 11371-78

Заводской номер: [Шайба С6.02.019 ГОСТ 11371-78] Количество на модель: 10
[Шайба С6.02.019 ГОСТ 11371-78]
10
3

Номер детали на чертеже:

3

Винт В.М6-6gх25.58.019 ГОСТ 17473-80

Заводской номер: [Винт В.М6-6gх25.58.019 ГОСТ 17473-80] Количество на модель: 10
[Винт В.М6-6gх25.58.019 ГОСТ 17473-80]
10
4

Номер детали на чертеже:

4

Гидроруль

Заводской номер: А121.13.06.020 Количество на модель: 1
А121.13.06.020
1
5

Номер детали на чертеже:

5

Шайба С4.02.019 ГОСТ 11371-78

Заводской номер: [Шайба С4.02.019 ГОСТ 11371-78] Количество на модель: 2
[Шайба С4.02.019 ГОСТ 11371-78]
2
6

Номер детали на чертеже:

6

Винт В.М4-6gх10.58.019 ГОСТ 17473-70

Заводской номер: [Винт В.М4-6gх10.58.019 ГОСТ 17473-70] Количество на модель: 2
[Винт В.М4-6gх10.58.019 ГОСТ 17473-70]
2
7

Номер детали на чертеже:

7

Переключатель указателей поворотов

Заводской номер: 66.3709 Количество на модель: 1
66.3709
1
016691
АВТОАРМАТУРА
6602.3709
Производитель: АВТОАРМАТУРА
622768
ДИАПРОЕКТОР
66.3709
Код: 622768
Артикул: 66.3709,
Под заказ

На складах : Под заказ

Производитель: ДИАПРОЕКТОР
8

Номер детали на чертеже:

8

Шайба передняя

Заводской номер: ДЗ-140А.50.01.055 Количество на модель: 4
ДЗ-140А.50.01.055
4
9

Номер детали на чертеже:

9

Штуцер

Заводской номер: 048.05.01.032 Количество на модель: 4
048.05.01.032
4
10

Номер детали на чертеже:

10

Рукав ТУ22-4756-80

Заводской номер: РВДZ 12-25х1850У Количество на модель: 4
РВДZ 12-25х1850У
4
11

Номер детали на чертеже:

11

Кожух

Заводской номер: ДЗ-140А.50.01.032-02 Количество на модель: 1
ДЗ-140А.50.01.032-02
1
12

Номер детали на чертеже:

12

Болт М10-6gх20.58.019 (S16) ГОСТ 7798-70

Заводской номер: [Болт М10-6gх20.58.019 (S16) ГОСТ 7798-70] Количество на модель: 4
[Болт М10-6gх20.58.019 (S16) ГОСТ 7798-70]
4
13

Номер детали на чертеже:

13

Шайба 10.65Г.019 ГОСТ 6402-70

Заводской номер: [Шайба 10.65Г.019 ГОСТ 6402-70] Количество на модель: 4
[Шайба 10.65Г.019 ГОСТ 6402-70]
4
14

Номер детали на чертеже:

14

Рама

Заводской номер: ДЗ-98Д.50.01.010 Количество на модель: 1
ДЗ-98Д.50.01.010
1
