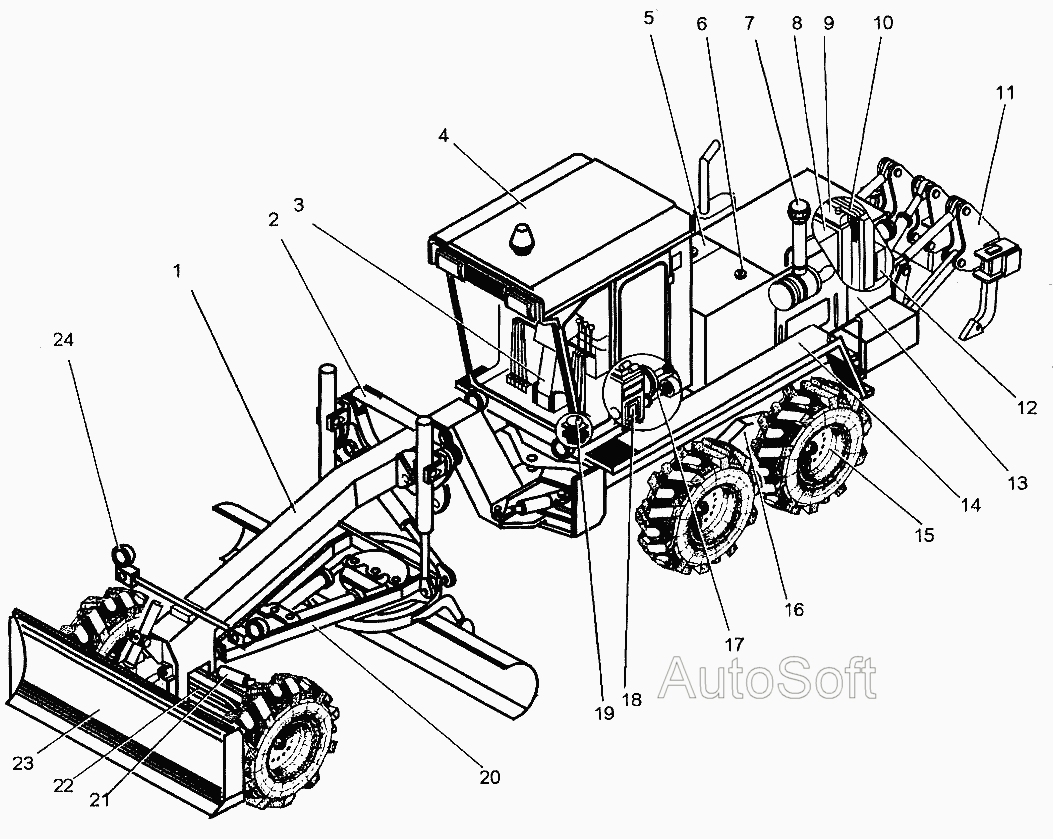

Автогрейдер А-120, его модификации и комплектации (А120.00.00.000) А-120. Каталог 2003г.

Оборудование снегоочистительное (А121.25.06.000) А-120

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Автогрейдер А120, его модификации и комплектации

Заводской номер: А120.00.00.000 Количество на модель:
А120.00.00.000
1

Номер детали на чертеже:

1

Рама

Заводской номер: А121.21.00.000 Количество на модель: 1
А121.21.00.000
1
2

Номер детали на чертеже:

2

Подвеска тяговой рамы

Заводской номер: А120.30.00.000 Количество на модель: 1
А120.30.00.000
1
3

Номер детали на чертеже:

3

Площадка оператора

Заводской номер: А121.13.00.000 Количество на модель: 1
А121.13.00.000
1
4

Номер детали на чертеже:

4

Кабина

Заводской номер: А120.51.00.000-01 Количество на модель: 1
А120.51.00.000-01
1
5

Номер детали на чертеже:

5

Гидросистема автогрейдера

Заводской номер: А121.43.00.000 Количество на модель: 1
А121.43.00.000
1
5

Номер детали на чертеже:

5

Гидросистема автогрейдера

Заводской номер: А121.43.00.000-01 Количество на модель: 1
А121.43.00.000-01
1
5

Номер детали на чертеже:

5

Гидросистема автогрейдера

Заводской номер: А121.43.00.000-02 Количество на модель: 1
А121.43.00.000-02
1
5

Номер детали на чертеже:

5

Гидросистема автогрейдера

Заводской номер: А121.43.00.000-03 Количество на модель: 1
А121.43.00.000-03
1
6

Номер детали на чертеже:

6

Система топливная

Заводской номер: А121.31.00.000 Количество на модель: 1
А121.31.00.000
1
7

Номер детали на чертеже:

7

Система всасывания и выхлопа

Заводской номер: А121.32.00.000 Количество на модель: 1
А121.32.00.000
1
8

Номер детали на чертеже:

8

Установка силовая

Заводской номер: А121.11.00.000 Количество на модель: 1
А121.11.00.000
1
9

Номер детали на чертеже:

9

Система охлаждения и разогрева двигателя

Заводской номер: А121.33.00.000-01 Количество на модель: 1
А121.33.00.000-01
1
10

Номер детали на чертеже:

10

Гидросистема гидромеханической передачи

Заводской номер: А121.12.00.000 Количество на модель: 1
А121.12.00.000
1
11

Номер детали на чертеже:

11

Оборудование рыхлительное

Заводской номер: А121.25.03.000 Количество на модель: 1
А121.25.03.000
1
12

Номер детали на чертеже:

12

Система смазки

Заводской номер: А121.38.00.000 Количество на модель: 1
А121.38.00.000
1
13

Номер детали на чертеже:

13

Капот

Заводской номер: А121.52.00.000 Количество на модель: 1
А121.52.00.000
1
14

Номер детали на чертеже:

14

Установка крыльев

Заводской номер: А120.53.00.000 Количество на модель: 1
А120.53.00.000
1
15

Номер детали на чертеже:

15

Колесо

Заводской номер: А120.24.00.000 Количество на модель: 6
А120.24.00.000
6
16

Номер детали на чертеже:

16

Тележка балансирная

Заводской номер: А120.03.00.000-01 Количество на модель: 1
А120.03.00.000-01
1
17

Номер детали на чертеже:

17

Передача карданная

Заводской номер: А120.16.00.000-01 Количество на модель: 1
А120.16.00.000-01
1
18

Номер детали на чертеже:

18

Установка гидромеханической передачи

Заводской номер: А120.10.00.000 Количество на модель: 1
А120.10.00.000
1
19

Номер детали на чертеже:

19

Пневмосистема автогрейдера

Заводской номер: А121.42.00.000 Количество на модель: 1
А121.42.00.000
1
20

Номер детали на чертеже:

20

Рама тяговая

Заводской номер: А121.34.00.000-02 Количество на модель: 1
А121.34.00.000-02
1
21

Номер детали на чертеже:

21

Управление рулевое

Заводской номер: А121.14.00.000 Количество на модель: 1
А121.14.00.000
1
22

Номер детали на чертеже:

22

Мост передний

Заводской номер: А121.61.00.500 Количество на модель: 1
А121.61.00.500
1
23

Номер детали на чертеже:

23

Оборудование с неповоротным отвалом

Заводской номер: А121.25.02.000 Количество на модель: 1
А121.25.02.000
1
23

Номер детали на чертеже:

23

Оборудование с поворотным отвалом

Заводской номер: А121.25.05.000 Количество на модель: 1
А121.25.05.000
1
23

Номер детали на чертеже:

23

Оборудование снегоочистительное

Заводской номер: А121.25.06.000 Количество на модель: 1
А121.25.06.000
1
23

Номер детали на чертеже:

23

Оборудование с кирковщиком

Заводской номер: А121.25.01.000 Количество на модель: 1
А121.25.01.000
1
24

Номер детали на чертеже:

24

Электрооборудование автогрейдера

Заводской номер: А121.41.00.000 Количество на модель: 1
А121.41.00.000
1
