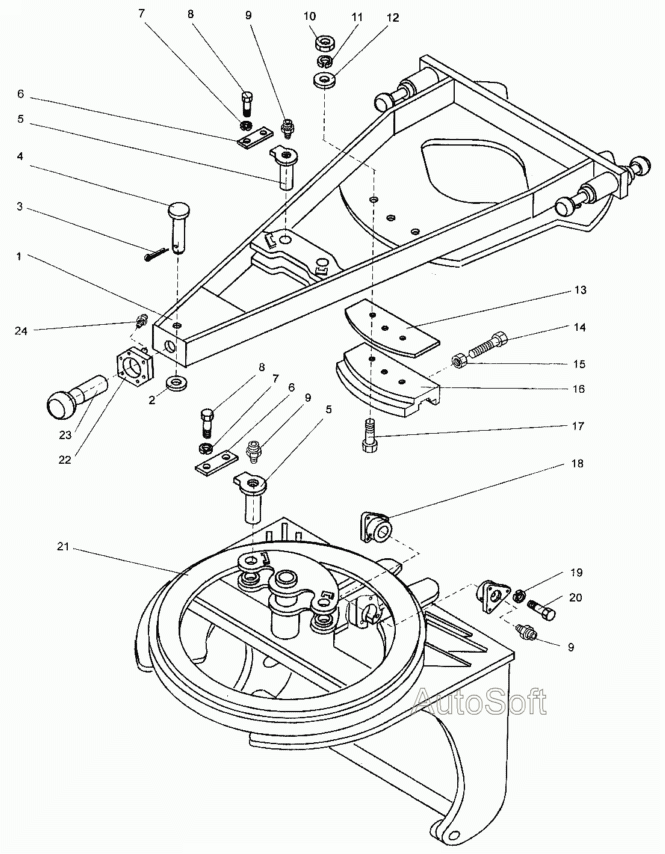

Рама тяговая (А121.34.00.000-02) А-120. Каталог 2003г.

Рама тяговая (А121.34.00.000-02) А-120 Оборудование с кирковщиком (А121.25.01.000) А-120

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Рама тяговая

Заводской номер: А121.34.00.000-02 Количество на модель:
А121.34.00.000-02
1

Номер детали на чертеже:

1

Балка несущая

Заводской номер: А120.34.09.000 Количество на модель: 1
А120.34.09.000
1
2

Номер детали на чертеже:

2

Кольцо

Заводской номер: Д395Б.34.076 Количество на модель: 1
Д395Б.34.076
1
3

Номер детали на чертеже:

3

Шплинт 5x40.019 ГОСТ 397-79

Заводской номер: [Шплинт 5x40.019 ГОСТ 397-79] Количество на модель: 1
[Шплинт 5x40.019 ГОСТ 397-79]
1
4

Номер детали на чертеже:

4

Палец

Заводской номер: А120.34.00.033 Количество на модель: 1
А120.34.00.033
1
5

Номер детали на чертеже:

5

Ось

Заводской номер: А120.34.11.000 Количество на модель: 4
А120.34.11.000
4
6

Номер детали на чертеже:

6

Планка

Заводской номер: 067.33.13.172 Количество на модель: 4
067.33.13.172
4
7

Номер детали на чертеже:

7

Шайба 10.65Г.019 ГОСТ 6402-70

Заводской номер: [Шайба 10.65Г.019 ГОСТ 6402-70] Количество на модель: 8
[Шайба 10.65Г.019 ГОСТ 6402-70]
8
8

Номер детали на чертеже:

8

Болт М10-6gх20.58.019 (S16) ГОСТ 7798-70

Заводской номер: [Болт М10-6gх20.58.019 (S16) ГОСТ 7798-70] Количество на модель: 8
[Болт М10-6gх20.58.019 (S16) ГОСТ 7798-70]
8
9

Номер детали на чертеже:

9

Масленка 1.2.Ц6 ГОСТ 19853-74

Заводской номер: [Масленка 1.2.Ц6 ГОСТ 19853-74] Количество на модель: 6
[Масленка 1.2.Ц6 ГОСТ 19853-74]
6
10

Номер детали на чертеже:

10

Гайка

Заводской номер: ДЗ-98Д.34.00.008 Количество на модель: 7
ДЗ-98Д.34.00.008
7
11

Номер детали на чертеже:

11

Шайба 27.65Г.019 ГОСТ 6402-70

Заводской номер: [Шайба 27.65Г.019 ГОСТ 6402-70] Количество на модель: 7
[Шайба 27.65Г.019 ГОСТ 6402-70]
7
12

Номер детали на чертеже:

12

Шайба С27.02.019 ГОСТ 11371-78

Заводской номер: [Шайба С27.02.019 ГОСТ 11371-78] Количество на модель: 7
[Шайба С27.02.019 ГОСТ 11371-78]
7
13

Номер детали на чертеже:

13

Прокладка

Заводской номер: ДЗ-98Д.34.00.007 Количество на модель: 24
ДЗ-98Д.34.00.007
24
14

Номер детали на чертеже:

14

Болт специальный

Заводской номер: Д395.0601.014 Количество на модель: 7
Д395.0601.014
7
15

Номер детали на чертеже:

15

Гайка М30-6Н.8.019 (S46) ГОСТ 5915-70

Заводской номер: [Гайка М30-6Н.8.019 (S46) ГОСТ 5915-70] Количество на модель: 7
[Гайка М30-6Н.8.019 (S46) ГОСТ 5915-70]
7
16

Номер детали на чертеже:

16

Накладка

Заводской номер: ДЗ-98Д.34.00.006 Количество на модель: 3
ДЗ-98Д.34.00.006
3
17

Номер детали на чертеже:

17

Болт

Заводской номер: ДЗ-98Д.34.00.009 Количество на модель: 7
ДЗ-98Д.34.00.009
7
18

Номер детали на чертеже:

18

Втулка

Заводской номер: ДЗ-98А.30.00.037 Количество на модель: 2
ДЗ-98А.30.00.037
2
19

Номер детали на чертеже:

19

Болт М16-6gх40.58.019 (S24) ГОСТ 7798-70

Заводской номер: [Болт М16-6gх40.58.019 (S24) ГОСТ 7798-70] Количество на модель: 6
[Болт М16-6gх40.58.019 (S24) ГОСТ 7798-70]
6
20

Номер детали на чертеже:

20

Шайба 16.65Г.019 ГОСТ 6402-70

Заводской номер: [Шайба 16.65Г.019 ГОСТ 6402-70] Количество на модель: 6
[Шайба 16.65Г.019 ГОСТ 6402-70]
6
21

Номер детали на чертеже:

21

Круг поворотный

Заводской номер: А120.34.15.000 Количество на модель: 1
А120.34.15.000
1
22

Номер детали на чертеже:

22

Опора шкворня

Заводской номер: Д395Б.34.044 Количество на модель: 1
Д395Б.34.044
1
23

Номер детали на чертеже:

23

Шкворень

Заводской номер: ДЗ-98.34.00.024 Количество на модель: 1
ДЗ-98.34.00.024
1
24

Номер детали на чертеже:

24

Масленка 2.3.45.Ц6 ГОСТ 19853-74

Заводской номер: [Масленка 2.3.45.Ц6 ГОСТ 19853-74] Количество на модель: 1
[Масленка 2.3.45.Ц6 ГОСТ 19853-74]
1
