Гидроцилиндр (А121.43.01.000) А-120. Каталог 2003г.

Гидроцилиндр в сборе (А121.43.00.010-02) А-120 Гидроцилиндр (А121.43.01.000-01) А-120

Вид отображения:

Детали справа

По ширине экрана

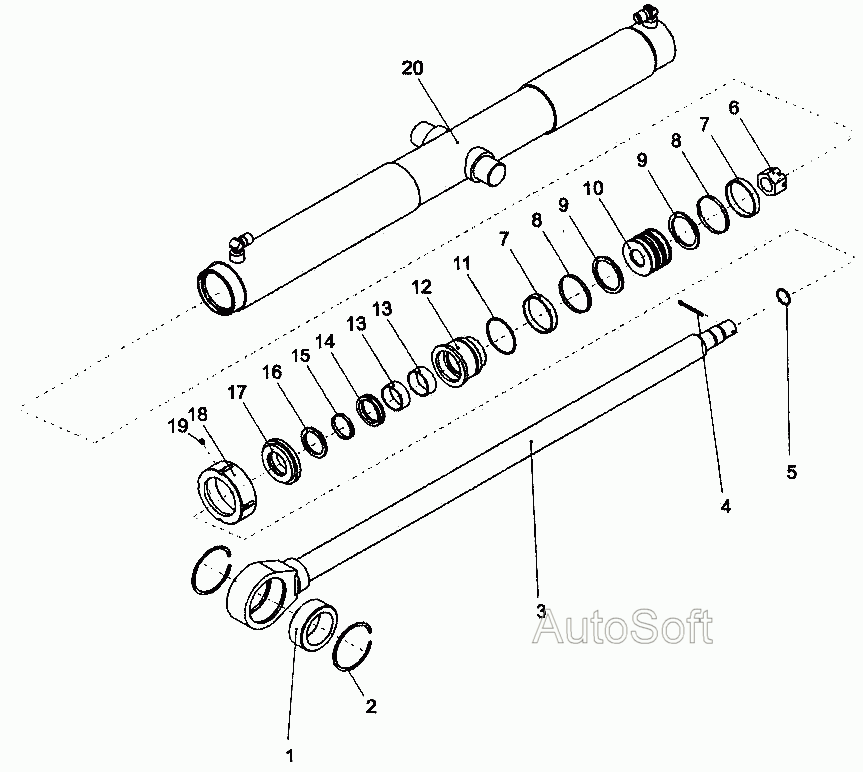

А121.43.01.000

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Гидроцилиндр

Заводской номер: А121.43.01.000 Количество на модель:

А121.43.01.000

1

Номер детали на чертеже:

1

Сухарь

Заводской номер: А120.43.01.003 Количество на модель: 1

А120.43.01.003

1

2

Номер детали на чертеже:

2

Кольцо ГОСТ 13940-86

Заводской номер: С100 Количество на модель: 2

С100

2

3

Номер детали на чертеже:

3

Шток

Заводской номер: А120.43.01.010 Количество на модель: 1

А120.43.01.010

1

4

Номер детали на чертеже:

4

Шплинт 5x50.019 ГОСТ 397-79

Заводской номер: [Шплинт 5x50.019 ГОСТ 397-79] Количество на модель: 1

[Шплинт 5x50.019 ГОСТ 397-79]

1

5

Номер детали на чертеже:

5

Кольцо

Заводской номер: 030-035-30-2-2 Количество на модель: 1

030-035-30-2-2

1

040946

030-035-30

Код: 040946

Артикул: 030-035-30,

Производитель:

405343

ВИТЯЗЬ

Р-100*РК 203

Код: 405343

Артикул: Р-100*РК, 203

Производитель: ВИТЯЗЬ

6

Номер детали на чертеже:

6

Гайка

Заводской номер: ДП-9В.04.146 Количество на модель: 1

ДП-9В.04.146

1

7

Номер детали на чертеже:

7

Опорно-направляющее кольцо поршня

Заводской номер: Е21-080-12-3,0 Количество на модель: 2

Е21-080-12-3,0

2

8

Номер детали на чертеже:

8

Уплотняющее кольцо

Заводской номер: Е11-080 Количество на модель: 2

Е11-080

2

9

Номер детали на чертеже:

9

Кольцо резиновое поршневое

Заводской номер: 02-080 Количество на модель: 2

02-080

2

10

Номер детали на чертеже:

10

Поршень

Заводской номер: А120.43.02.005 Количество на модель: 1

А120.43.02.005

1

11

Номер детали на чертеже:

11

Кольцо ГОСТ 18829-73/ГОСТ 9833-73

Заводской номер: 075-080-30-2-2 Количество на модель: 1

075-080-30-2-2

1

864135

МУРОМТЕПЛОВОЗ

8.32.112

Код: 864135

Артикул: 8.32.112,

Производитель: МУРОМТЕПЛОВОЗ

405617

ВИТЯЗЬ

Ц125*РК 3064

Код: 405617

Артикул: Ц125*РК, 3064

Производитель: ВИТЯЗЬ

405633

ВИТЯЗЬ

Ц80хРК 3006

Код: 405633

Артикул: Ц80хРК, 3006

Производитель: ВИТЯЗЬ

405996

ВИТЯЗЬ

54.31*РК 1708

Код: 405996

Артикул: 54.31*РК, 1708

Производитель: ВИТЯЗЬ

607811

ВИТЯЗЬ

24-21*РК 3604

Код: 607811

Артикул: 24-21*РК, 3604

Производитель: ВИТЯЗЬ

12

Номер детали на чертеже:

12

Крышка

Заводской номер: А120.43.02.003 Количество на модель: 1

А120.43.02.003

1

13

Номер детали на чертеже:

13

Опорно-направляющее кольцо штока

Заводской номер: Е22-050-20-2,5 Количество на модель: 2

Е22-050-20-2,5

2

14

Номер детали на чертеже:

14

Уплотнительная манжета штока

Заводской номер: Е3-050-065-11,5 Количество на модель: 1

Е3-050-065-11,5

1

15

Номер детали на чертеже:

15

Кольцо грязесъемника

Заводской номер: Е52-050 Количество на модель: 1

Е52-050

1

16

Номер детали на чертеже:

16

Резиновое кольцо грязесъемника

Заводской номер: 01-50 Количество на модель: 1

01-50

1

17

Номер детали на чертеже:

17

Крышка

Заводской номер: А120.43.02.004 Количество на модель: 1

А120.43.02.004

1

18

Номер детали на чертеже:

18

Гайка

Заводской номер: А120.43.01.006 Количество на модель: 1

А120.43.01.006

1

19

Номер детали на чертеже:

19

Винт М8-6gх12.22Н ГОСТ 1476-93

Заводской номер: [Винт М8-6gх12.22Н ГОСТ 1476-93] Количество на модель: 1

[Винт М8-6gх12.22Н ГОСТ 1476-93]

1

20

Номер детали на чертеже:

20

Цилиндр

Заводской номер: А121.43.01.030 Количество на модель: 1

А121.43.01.030

1
