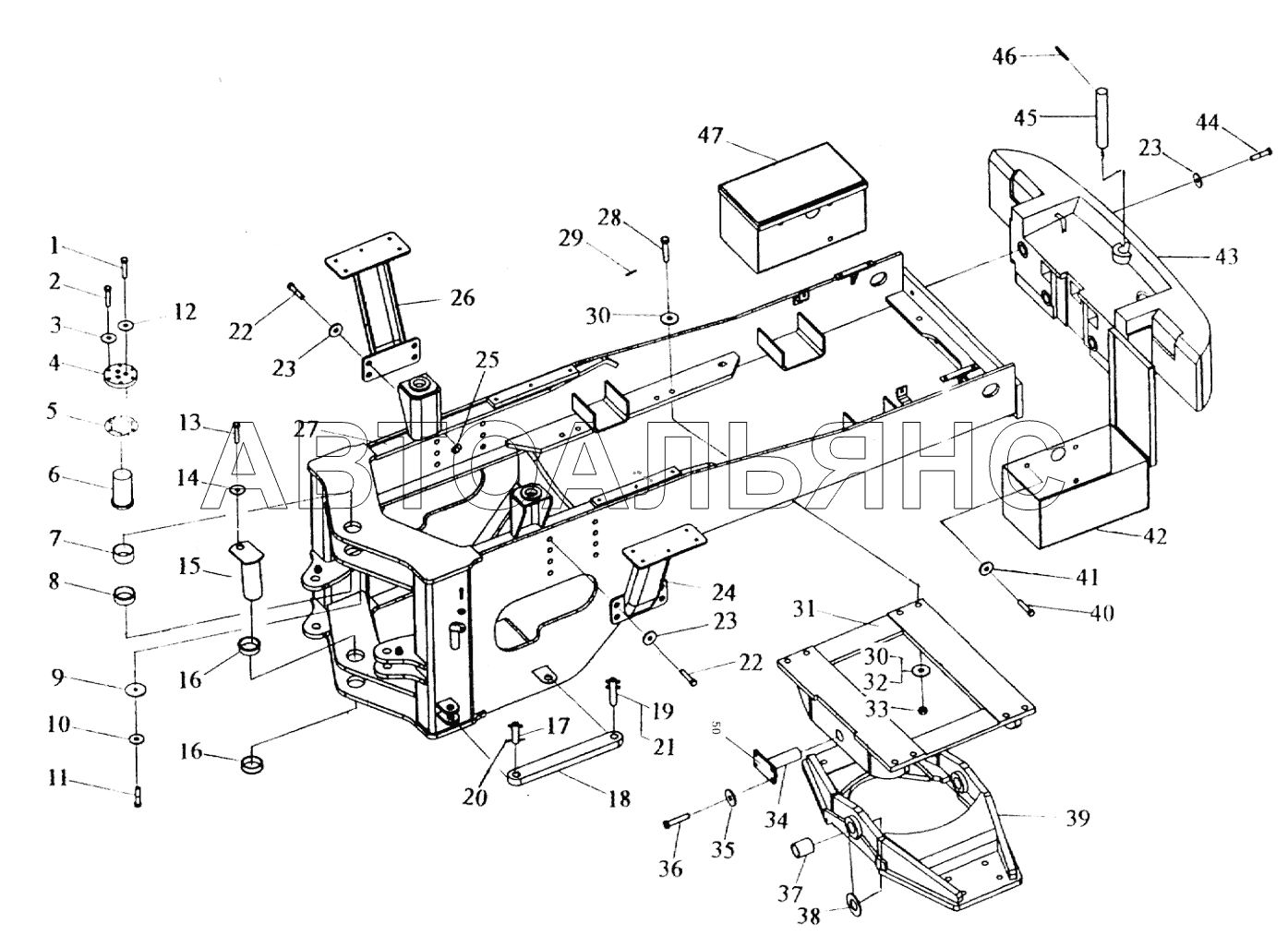

Z50H.12C Frame Assy (2) ZL50H

Z50H.12C Frame Assy (1) ZL50H Z50E.13P(R&S)+Z50E.31.GO (Working Equipment & Bucket) ZL50H

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bolt

Заводской номер: B-G057850-00064 Количество на модель: 3
B-G057850-00064
3
2

Номер детали на чертеже:

2

Bolt

Заводской номер: B-G057820-00040 Количество на модель: 6
B-G057820-00040
6
3

Номер детали на чертеже:

3

Washer

Заводской номер: B-Q020490-00003 Количество на модель: 6
B-Q020490-00003
6
4

Номер детали на чертеже:

4

Cover board

Заводской номер: Z50G.12D-1 Количество на модель: 1
Z50G.12D-1
1
5

Номер детали на чертеже:

5

Shim

Заводской номер: Z60F.12-4 Количество на модель: 10
Z60F.12-4
10
6

Номер детали на чертеже:

6

Shim

Заводской номер: Z60F.12-5 Количество на модель: 2
Z60F.12-5
2
7

Номер детали на чертеже:

7

Shim

Заводской номер: Z60F.12-6 Количество на модель: 4
Z60F.12-6
4
8

Номер детали на чертеже:

8

Upper hinge shaft

Заводской номер: Z50G.12D-5 Количество на модель: 1
Z50G.12D-5
1
9

Номер детали на чертеже:

9

Bushing

Заводской номер: Z60F.12-3 Количество на модель: 1
Z60F.12-3
1
10

Номер детали на чертеже:

10

Bushing

Заводской номер: Z60F.12-12 Количество на модель: 1
Z60F.12-12
1
11

Номер детали на чертеже:

11

Baffle

Заводской номер: Z60F.12-10 Количество на модель: 1
Z60F.12-10
1
12

Номер детали на чертеже:

12

Washer

Заводской номер: B-Q020490-00007 Количество на модель: 1
B-Q020490-00007
1
13

Номер детали на чертеже:

13

Bolt

Заводской номер: B-G057830-00067 Количество на модель: 1
B-G057830-00067
1
14

Номер детали на чертеже:

14

Washer

Заводской номер: B-Q020490-00011 Количество на модель: 3
B-Q020490-00011
3
15

Номер детали на чертеже:

15

Bolt

Заводской номер: B-G057830-00065 Количество на модель: 1
B-G057830-00065
1
16

Номер детали на чертеже:

16

Washer

Заводской номер: B-Q01201E-00003 Количество на модель: 1
B-Q01201E-00003
1
17

Номер детали на чертеже:

17

Hinge pin

Заводской номер: B-Q01201F-00034 Количество на модель: 1
B-Q01201F-00034
1
18

Номер детали на чертеже:

18

Bushing

Заводской номер: Z60F.12-13 Количество на модель: 2
Z60F.12-13
2
19

Номер детали на чертеже:

19

Pin

Заводской номер: Z50B.12.14 Количество на модель: 1
Z50B.12.14
1
20

Номер детали на чертеже:

20

Frame lock

Заводской номер: Z50B.12A.3 Количество на модель: 1
Z50B.12A.3
1
21

Номер детали на чертеже:

21

Pin

Заводской номер: Z50B.12.15 Количество на модель: 1
Z50B.12.15
1
22

Номер детали на чертеже:

22

Pin

Заводской номер: B-G000910-00008 Количество на модель: 1
B-G000910-00008
1
23

Номер детали на чертеже:

23

Locking pin

Заводской номер: Z50B.12.16 Количество на модель: 1
Z50B.12.16
1
24

Номер детали на чертеже:

24

Bolt

Заводской номер: B-G057820-00225 Количество на модель: 8
B-G057820-00225
8
25

Номер детали на чертеже:

25

Washer

Заводской номер: B-Q020490-00015 Количество на модель: 14
B-Q020490-00015
14
26

Номер детали на чертеже:

26

Left bracket

Заводской номер: Z50G.12A.2 Количество на модель: 1
Z50G.12A.2
1
27

Номер детали на чертеже:

27

Nut

Заводской номер: B-G061700-00023 Количество на модель: 8
B-G061700-00023
8
28

Номер детали на чертеже:

28

Right bracket

Заводской номер: Z50G.12A.3 Количество на модель: 1
Z50G.12A.3
1
29

Номер детали на чертеже:

29

Rear frame

Заводской номер: 957.12.1 Количество на модель: 1
957.12.1
1
30

Номер детали на чертеже:

30

Bolt

Заводской номер: Z50B.12-8 Количество на модель: 8
Z50B.12-8
8
31

Номер детали на чертеже:

31

Cotter pin

Заводской номер: B-G000910-00049 Количество на модель: 8
B-G000910-00049
8
32

Номер детали на чертеже:

32

Washer

Заводской номер: B-G008480-00007 Количество на модель: 16
B-G008480-00007
16
33

Номер детали на чертеже:

33

Upper balance frame

Заводской номер: Z50B.12.6 Количество на модель: 1
Z50B.12.6
1
34

Номер детали на чертеже:

34

Washer

Заводской номер: B-G000930-00010 Количество на модель: 8
B-G000930-00010
8
35

Номер детали на чертеже:

35

Nut

Заводской номер: B-G061780-00008 Количество на модель: 8
B-G061780-00008
8
36

Номер детали на чертеже:

36

Pin

Заводской номер: Z50E.32-1 Количество на модель: 2
Z50E.32-1
2
37

Номер детали на чертеже:

37

Washer

Заводской номер: B-G000930-00003 Количество на модель: 8
B-G000930-00003
8
38

Номер детали на чертеже:

38

Bolt

Заводской номер: B-G057830-00030 Количество на модель: 8
B-G057830-00030
8
39

Номер детали на чертеже:

39

Bushing

Заводской номер: Z50B.12-10 Количество на модель: 2
Z50B.12-10
2
40

Номер детали на чертеже:

40

Washer

Заводской номер: Z50B.12-7 Количество на модель: 2
Z50B.12-7
2
41

Номер детали на чертеже:

41

Lower balance frame

Заводской номер: Z50G.12D.4 Количество на модель: 1
Z50G.12D.4
1
42

Номер детали на чертеже:

42

Bolt

Заводской номер: B-G057830-00100 Количество на модель: 8
B-G057830-00100
8
44

Номер детали на чертеже:

44

Left battery

Заводской номер: Z50E.12F.5B Количество на модель: 1
Z50E.12F.5B
1
45

Номер детали на чертеже:

45

Balance weight

Заводской номер: Z50G.12B.3A Количество на модель: 1
Z50G.12B.3A
1
46

Номер детали на чертеже:

46

Bolt

Заводской номер: B-G057820-00153 Количество на модель: 5
B-G057820-00153
5
47

Номер детали на чертеже:

47

Pin

Заводской номер: Z50B.12-12 Количество на модель: 1
Z50B.12-12
1
48

Номер детали на чертеже:

48

Locking pin

Заводской номер: Z50B.12.17 Количество на модель: 1
Z50B.12.17
1
49

Номер детали на чертеже:

49

Right battery box

Заводской номер: Z50E.12F.6B Количество на модель: 1
Z50E.12F.6B
1
50

Номер детали на чертеже:

50

Plate

Заводской номер: Z50E.32-2 Количество на модель: 2
Z50E.32-2
2
