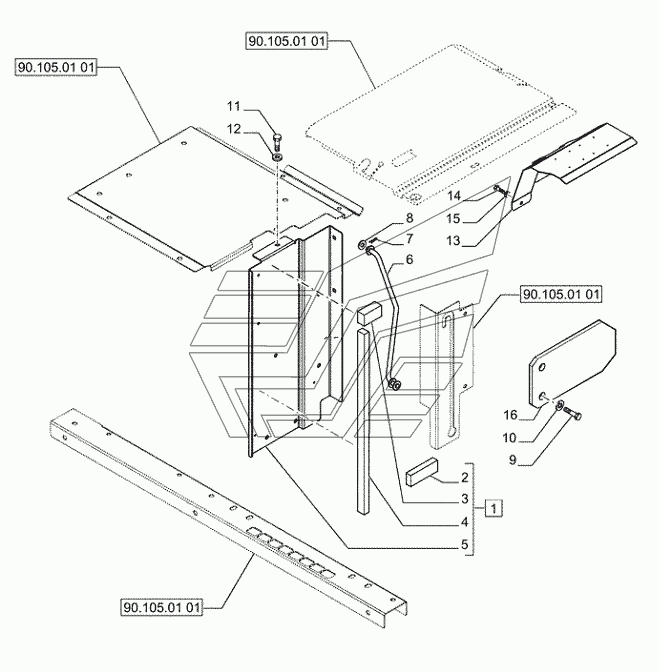

90.105.01(02) - HOODS - GUARDS WX-188 (часть 2). Каталог 2014г.

90.105.01(01A) - HOODS - GUARDS - ASN NELB04639 WX-188 (часть 2) 90.105.01(03) - HOODS - GUARDS WX-188 (часть 2)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

COVER

Заводской номер: 84293886 Количество на модель: 1
84293886
1
2

Номер детали на чертеже:

2

INSULATOR

Заводской номер: 84530833 Количество на модель: 1
84530833
1
3

Номер детали на чертеже:

3

INSULATOR

Заводской номер: 84530832 Количество на модель: 1
84530832
1
4

Номер детали на чертеже:

4

INSULATOR

Заводской номер: 84530824 Количество на модель: 1
84530824
1
5

Номер детали на чертеже:

5

NOT SERVICED SEPARATELY

Заводской номер: NSS Количество на модель: 1
NSS
1
6

Номер детали на чертеже:

6

STAY

Заводской номер: 84529315 Количество на модель: 1
84529315
1
7

Номер детали на чертеже:

7

COTTER PIN

Заводской номер: 71430912 Количество на модель: 1
71430912
1
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 14496931 Количество на модель: 1
14496931
1
9

Номер детали на чертеже:

9

WASHER

Заводской номер: 14496531 Количество на модель: 2
14496531
2
10

Номер детали на чертеже:

10

SCREW

Заводской номер: 16043634 Количество на модель: 2
16043634
2
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 11112234 Количество на модель: 1
11112234
1
12

Номер детали на чертеже:

12

LOCK WASHER

Заводской номер: 10517074 Количество на модель: 1
10517074
1
13

Номер детали на чертеже:

13

PLATE

Заводской номер: 84528855 Количество на модель: 1
84528855
1
14

Номер детали на чертеже:

14

BOLT

Заводской номер: 11106034 Количество на модель: 3
11106034
3
15

Номер детали на чертеже:

15

WASHER

Заводской номер: 14496631 Количество на модель: 3
14496631
3
16

Номер детали на чертеже:

16

PLATE

Заводской номер: 84564986 Количество на модель: 1
84564986
1
