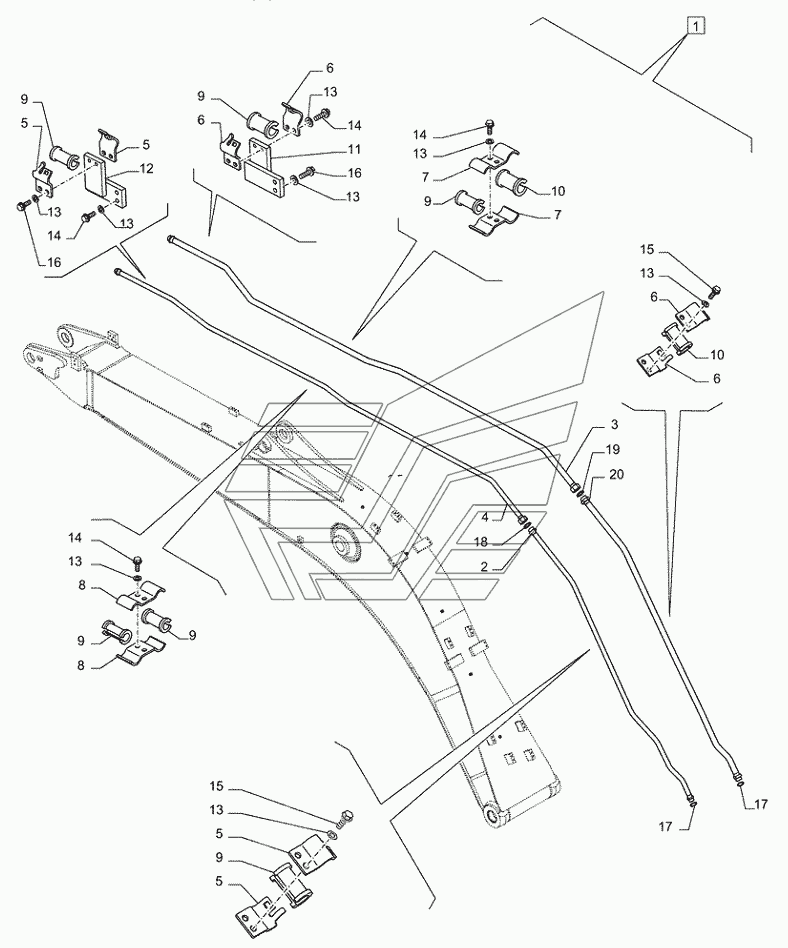

88.035.12(01) - DIA KIT - NIBBLER AND BREAKER - HYD. LINES - VERSION 01 WX-188 (часть 2). Каталог 2014г.

88.035.11(01) - DIA KIT - GRAB ROTATION 22L/MIN. - 80L/MIN. - HYD. LINES - VERSION 02 WX-188 (часть 2) 88.035.13(01) - DIA KIT - NIBBLER AND BREAKER - HYD. LINES - VERSION 01 WX-188 (часть 2)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

ATTACHMENT

Заводской номер: 84541350 Количество на модель: 1
84541350
1
1

Номер детали на чертеже:

1

ATTACHMENT

Заводской номер: 84541351 Количество на модель: 1
84541351
1
1

Номер детали на чертеже:

1

ATTACHMENT

Заводской номер: 84541352 Количество на модель: 1
84541352
1
2

Номер детали на чертеже:

2

HYD TUBE

Заводской номер: 84564259 Количество на модель: 1
84564259
1
3

Номер детали на чертеже:

3

RIGID TUBE

Заводской номер: 84308215 Количество на модель: 1
84308215
1
4

Номер детали на чертеже:

4

RIGID TUBE

Заводской номер: 84308221 Количество на модель: 1
84308221
1
5

Номер детали на чертеже:

5

CLAMP

Заводской номер: 84528894 Количество на модель: 2
84528894
2
6

Номер детали на чертеже:

6

CLAMP

Заводской номер: 84528864 Количество на модель: 2
84528864
2
7

Номер детали на чертеже:

7

CLAMP

Заводской номер: 84528898 Количество на модель: 8
84528898
8
8

Номер детали на чертеже:

8

BRACKET

Заводской номер: 84528832 Количество на модель: 8
84528832
8
9

Номер детали на чертеже:

9

RUBBER BUSHING

Заводской номер: 84354627 Количество на модель: 7
84354627
7
10

Номер детали на чертеже:

10

RUBBER BUSHING

Заводской номер: 84354629 Количество на модель: 5
84354629
5
11

Номер детали на чертеже:

11

PLATE

Заводской номер: 84527115 Количество на модель: 1
84527115
1
12

Номер детали на чертеже:

12

PLATE

Заводской номер: 84527116 Количество на модель: 1
84527116
1
13

Номер детали на чертеже:

13

WASHER

Заводской номер: 14496731 Количество на модель: 24
14496731
24
14

Номер детали на чертеже:

14

BOLT

Заводской номер: 11112434 Количество на модель: 8
11112434
8
15

Номер детали на чертеже:

15

SCREW

Заводской номер: 11112634 Количество на модель: 12
11112634
12
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 11112834 Количество на модель: 4
11112834
4
17

Номер детали на чертеже:

17

O-RING

Заводской номер: 9991976 Количество на модель: 3
9991976
3
18

Номер детали на чертеже:

18

O-RING

Заводской номер: 9824050 Количество на модель: 2
9824050
2
19

Номер детали на чертеже:

19

O-RING

Заводской номер: 9824051 Количество на модель: 1
9824051
1
20

Номер детали на чертеже:

20

RIGID TUBE

Заводской номер: 47493643 Количество на модель: 1
47493643
1
