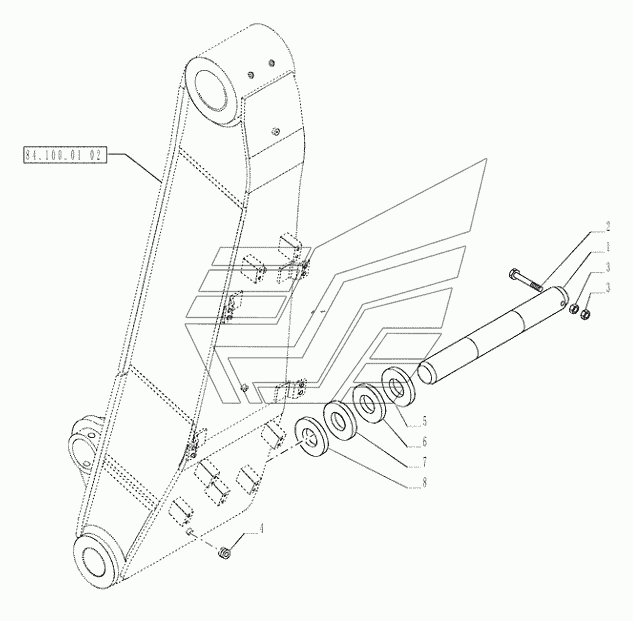

84.100.01(03) - LIFT BOOM INSTAL - VERSION 02 WX-188 (часть 2). Каталог 2014г.

84.100.01(02) - LIFT BOOM - VERSION 02 WX-188 (часть 2) 84.100.01(04) - POSITIONER ARM - VERSION 02 WX-188 (часть 2)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

PIN

Заводской номер: 84527052 Количество на модель: 1
84527052
1
2

Номер детали на чертеже:

2

SCREW

Заводской номер: 15204034 Количество на модель: 1
15204034
1
3

Номер детали на чертеже:

3

NUT

Заводской номер: 12163521 Количество на модель: 2
12163521
2
4

Номер детали на чертеже:

4

PLUG

Заводской номер: 71404856 Количество на модель: 1
71404856
1
5

Номер детали на чертеже:

5

SHIM

Заводской номер: 3032025 Количество на модель: 2
3032025
2
6

Номер детали на чертеже:

6

SHIM

Заводской номер: 84537978 Количество на модель: 1
84537978
1
7

Номер детали на чертеже:

7

SHIM

Заводской номер: 3032024 Количество на модель: 1
3032024
1
8

Номер детали на чертеже:

8

SHIM

Заводской номер: 84530721 Количество на модель: 1
84530721
1
