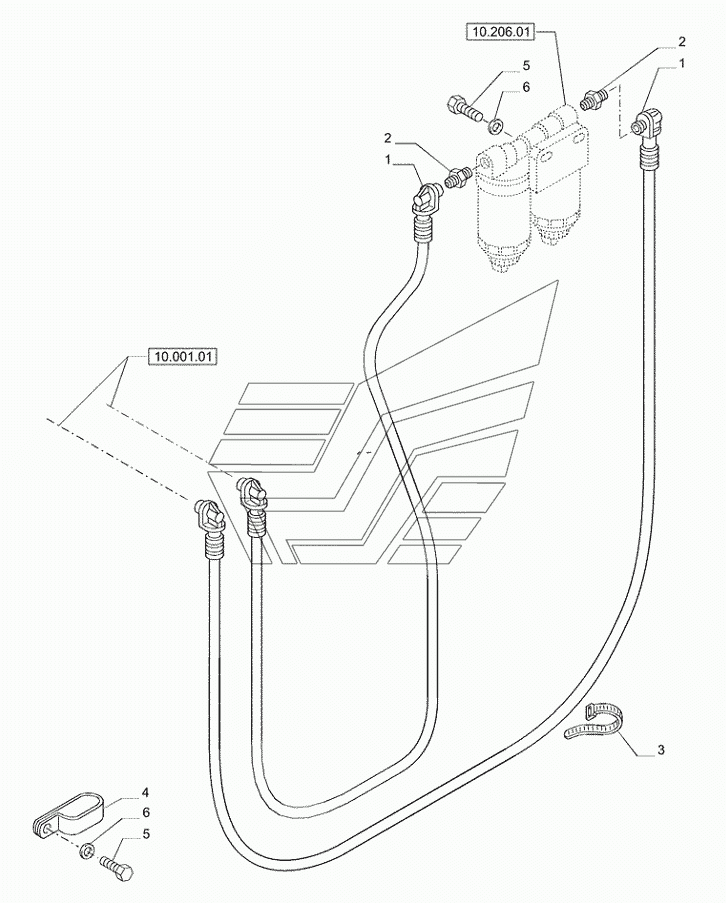

10.210.01(02) - PIPING FUEL WX-188 (часть 1). Каталог 2014г.

10.206.02 - OIL FILTERS - ENGINE WX-188 (часть 1) 10.210.01 - FUEL PUMP WX-188 (часть 1)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

FLEXIBLE HOSE

Заводской номер: 84529781 Количество на модель: 2
84529781
2
2

Номер детали на чертеже:

2

HYD CONNECTOR

Заводской номер: 84535282 Количество на модель: 2
84535282
2
3

Номер детали на чертеже:

3

CLIP

Заводской номер: 14560287 Количество на модель: 8
14560287
8
4

Номер детали на чертеже:

4

CLAMP

Заводской номер: 84551315 Количество на модель: 2
84551315
2
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 11112434 Количество на модель: 3
11112434
3
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 14496731 Количество на модель: 3
14496731
3
