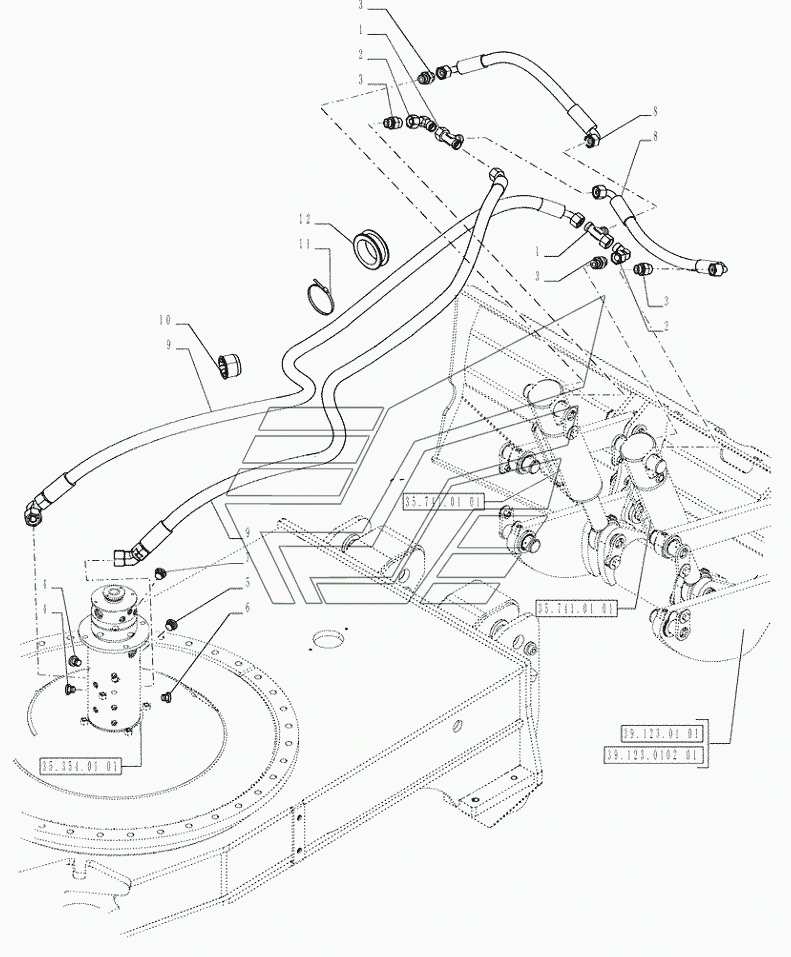

35.741.02(01) - VAR - 461150, 461252 - BLADE REAR - CYLINDERS PIPING WX-188 (часть 1). Каталог 2014г.

35.741.01(01) - VAR - 461150, 461153, 461252, 461254 - BLADE CYLINDERS BREAKDOWN WX-188 (часть 1) 35.910.01(01) - VAR - 781128 - QUICK COUPLER - HYD. LINES WX-188 (часть 1)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

SOCKET

Заводской номер: 1636029 Количество на модель: 2
1636029
2
2

Номер детали на чертеже:

2

HYD CONNECTOR

Заводской номер: 1338691 Количество на модель: 2
1338691
2
3

Номер детали на чертеже:

3

SOCKET

Заводской номер: 1791011 Количество на модель: 4
1791011
4
4

Номер детали на чертеже:

4

PLUG

Заводской номер: 945328 Количество на модель: 2
945328
2
5

Номер детали на чертеже:

5

HYD CONNECTOR

Заводской номер: 84264575 Количество на модель: 1
84264575
1
6

Номер детали на чертеже:

6

SOCKET

Заводской номер: 1307809 Количество на модель: 1
1307809
1
7

Номер детали на чертеже:

7

PLUG

Заводской номер: 1009480 Количество на модель: 1
1009480
1
8

Номер детали на чертеже:

8

HYDRAULIC HOSE

Заводской номер: 8920918 Количество на модель: 2
8920918
2
9

Номер детали на чертеже:

9

FLEXIBLE HOSE

Заводской номер: 84265240 Количество на модель: 2
84265240
2
10

Номер детали на чертеже:

10

RUBBER RING

Заводской номер: 84561263 Количество на модель: 2
84561263
2
11

Номер детали на чертеже:

11

CABLE TIE

Заводской номер: 94919 Количество на модель: 3
94919
3
12

Номер детали на чертеже:

12

GROMMET

Заводской номер: 84354621 Количество на модель: 1
84354621
1
