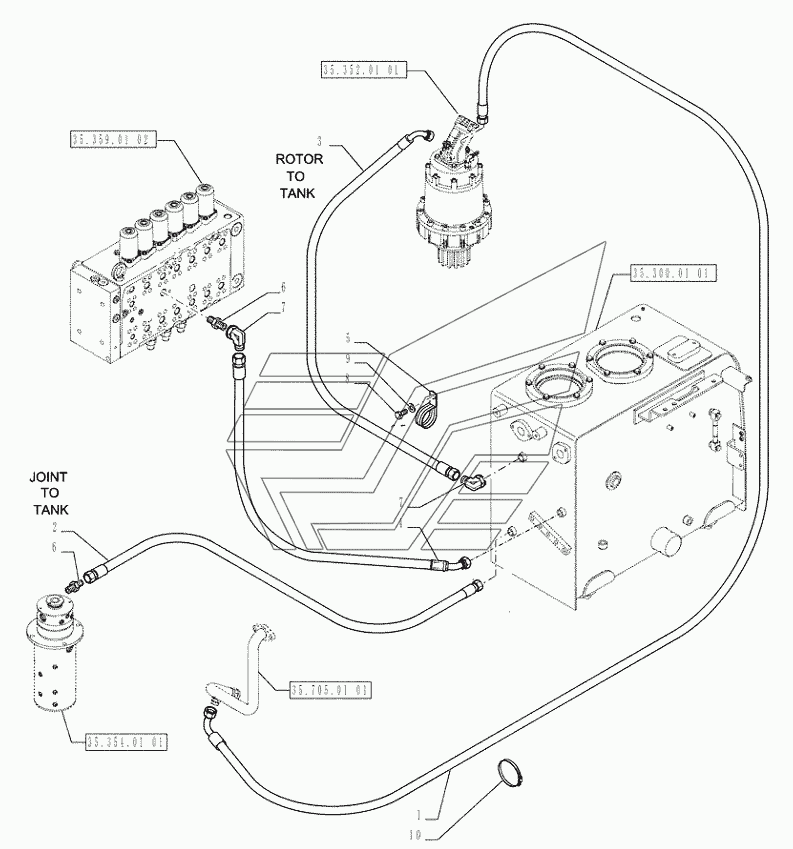

35.705.01(02) - RETURN LINE WX-188 (часть 1). Каталог 2014г.

35.705.01(01) - RETURN LINE WX-188 (часть 1) 35.726.01(01) - VAR - 461527, 461528, 461529 - GRAB ROTATION 22L/MIN. - HYD. LINES WX-188 (часть 1)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

FLEXIBLE HOSE

Заводской номер: 84341284 Количество на модель: 1
84341284
1
2

Номер детали на чертеже:

2

FLEXIBLE HOSE

Заводской номер: 84407987 Количество на модель: 1
84407987
1
3

Номер детали на чертеже:

3

FLEXIBLE HOSE

Заводской номер: 84344788 Количество на модель: 1
84344788
1
4

Номер детали на чертеже:

4

FLEXIBLE HOSE

Заводской номер: 84310558 Количество на модель: 1
84310558
1
5

Номер детали на чертеже:

5

CLIP

Заводской номер: 970211 Количество на модель: 3
970211
3
6

Номер детали на чертеже:

6

HYD CONNECTOR

Заводской номер: 1768191 Количество на модель: 2
1768191
2
7

Номер детали на чертеже:

7

ELBOW

Заводской номер: 8474887 Количество на модель: 2
8474887
2
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 11106034 Количество на модель: 3
11106034
3
9

Номер детали на чертеже:

9

WASHER

Заводской номер: 14496631 Количество на модель: 3
14496631
3
10

Номер детали на чертеже:

10

CLIP

Заводской номер: 14560287 Количество на модель: 2
14560287
2
35.705.01(01) - RETURN LINE WX-188 (часть 1) 35.726.01(01) - VAR - 461527, 461528, 461529 - GRAB ROTATION 22L/MIN. - HYD. LINES WX-188 (часть 1)
