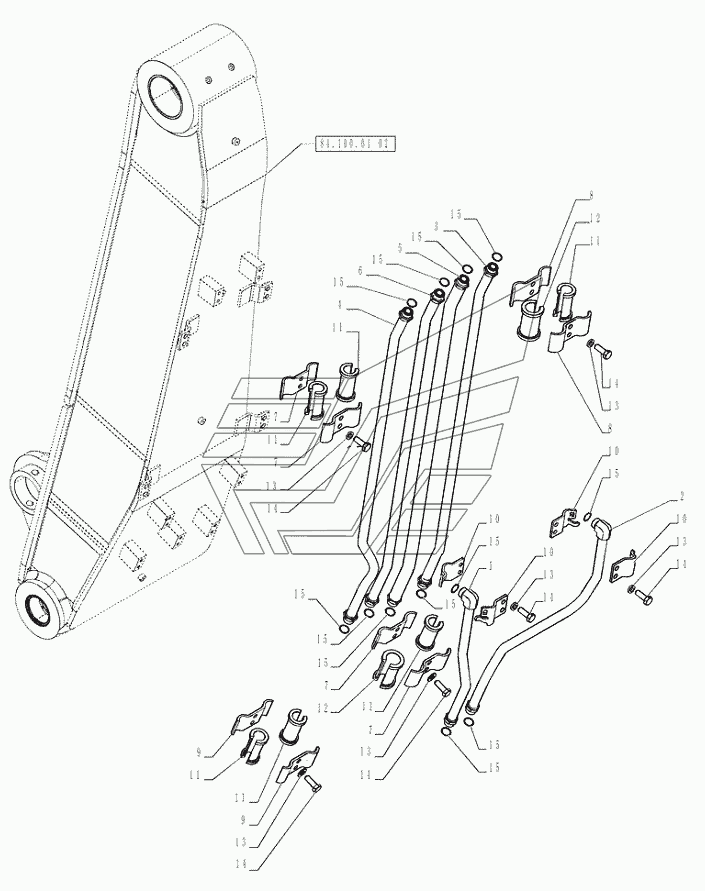

35.702.02(05) - BOOM PIPING - VERSION 02 WX-188 (часть 1). Каталог 2014г.

35.702.02(04) - BOOM PIPING - VERSION 02 WX-188 (часть 1) 35.702.03(01) - PIPE-BREAK PROTEC. BOOM CYLINDERS - VERSION 01 WX-188 (часть 1)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

RIGID TUBE

Заводской номер: 84311675 Количество на модель: 1
84311675
1
2

Номер детали на чертеже:

2

RIGID TUBE

Заводской номер: 84311674 Количество на модель: 1
84311674
1
3

Номер детали на чертеже:

3

RIGID TUBE

Заводской номер: 84311667 Количество на модель: 1
84311667
1
4

Номер детали на чертеже:

4

RIGID TUBE

Заводской номер: 84311664 Количество на модель: 1
84311664
1
5

Номер детали на чертеже:

5

RIGID TUBE

Заводской номер: 84311666 Количество на модель: 1
84311666
1
6

Номер детали на чертеже:

6

RIGID TUBE

Заводской номер: 84311665 Количество на модель: 1
84311665
1
7

Номер детали на чертеже:

7

CLAMP

Заводской номер: 84528894 Количество на модель: 4
84528894
4
8

Номер детали на чертеже:

8

CLAMP

Заводской номер: 84528864 Количество на модель: 4
84528864
4
9

Номер детали на чертеже:

9

CLAMP

Заводской номер: 84528888 Количество на модель: 2
84528888
2
10

Номер детали на чертеже:

10

CLAMP

Заводской номер: 84528898 Количество на модель: 4
84528898
4
11

Номер детали на чертеже:

11

RUBBER BUSHING

Заводской номер: 84354627 Количество на модель: 6
84354627
6
12

Номер детали на чертеже:

12

RUBBER BUSHING

Заводской номер: 84354629 Количество на модель: 2
84354629
2
13

Номер детали на чертеже:

13

WASHER

Заводской номер: 86511324 Количество на модель: 14
86511324
14
14

Номер детали на чертеже:

14

SCREW

Заводской номер: 11112634 Количество на модель: 14
11112634
14
15

Номер детали на чертеже:

15

O-RING

Заводской номер: 9991976 Количество на модель: 12
9991976
12
