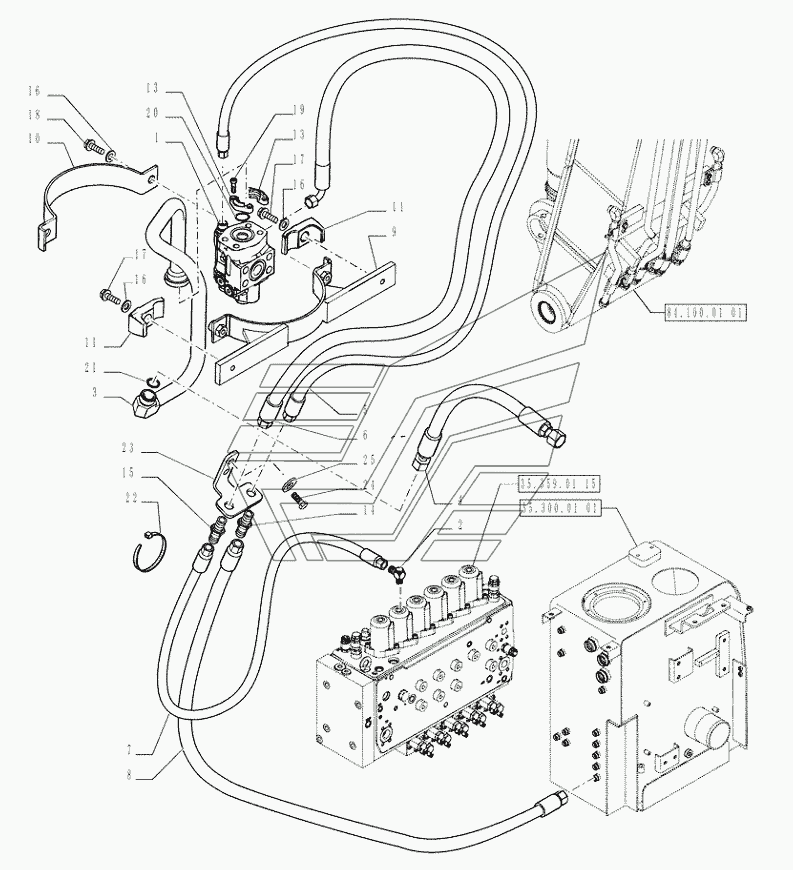

35.702.02(03) - BOOM PIPING - VERSION 02 WX-188 (часть 1). Каталог 2014г.

35.702.02(02) - BOOM PIPING - VERSION 02 WX-188 (часть 1) 35.702.02(04) - BOOM PIPING - VERSION 02 WX-188 (часть 1)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HYDRAULIC VALVE

Заводской номер: 84531987 Количество на модель: 1
84531987
1
2

Номер детали на чертеже:

2

SWING JOINT

Заводской номер: 1991398 Количество на модель: 1
1991398
1
3

Номер детали на чертеже:

3

RIGID TUBE

Заводской номер: 84533159 Количество на модель: 1
84533159
1
4

Номер детали на чертеже:

4

FLEXIBLE HOSE

Заводской номер: 84309091 Количество на модель: 1
84309091
1
5

Номер детали на чертеже:

5

FLEXIBLE HOSE

Заводской номер: 84309094 Количество на модель: 1
84309094
1
6

Номер детали на чертеже:

6

FLEXIBLE HOSE

Заводской номер: 84309095 Количество на модель: 1
84309095
1
7

Номер детали на чертеже:

7

FLEXIBLE HOSE

Заводской номер: 84309100 Количество на модель: 1
84309100
1
8

Номер детали на чертеже:

8

FLEXIBLE HOSE

Заводской номер: 84599501 Количество на модель: 1
84599501
1
9

Номер детали на чертеже:

9

CLAMP

Заводской номер: 84532995 Количество на модель: 1
84532995
1
10

Номер детали на чертеже:

10

CLAMP

Заводской номер: 84535119 Количество на модель: 1
84535119
1
11

Номер детали на чертеже:

11

CLAMP

Заводской номер: 84533422 Количество на модель: 2
84533422
2
12

Номер детали на чертеже:

12

SPACER

Заводской номер: 71420545 Количество на модель: 2
71420545
2
13

Номер детали на чертеже:

13

CLAMP

Заводской номер: 71418893 Количество на модель: 2
71418893
2
14

Номер детали на чертеже:

14

HYD CONNECTOR

Заводской номер: 2247599 Количество на модель: 1
2247599
1
15

Номер детали на чертеже:

15

FITTING

Заводской номер: 2142470 Количество на модель: 1
2142470
1
16

Номер детали на чертеже:

16

WASHER

Заводской номер: 14496631 Количество на модель: 4
14496631
4
17

Номер детали на чертеже:

17

BOLT

Заводской номер: 1570328 Количество на модель: 2
1570328
2
18

Номер детали на чертеже:

18

BOLT

Заводской номер: 11107234 Количество на модель: 2
11107234
2
19

Номер детали на чертеже:

19

SCREW

Заводской номер: 14420234 Количество на модель: 4
14420234
4
20

Номер детали на чертеже:

20

O-RING

Заводской номер: 86503302 Количество на модель: 1
86503302
1
21

Номер детали на чертеже:

21

O-RING

Заводской номер: 9991976 Количество на модель: 1
9991976
1
22

Номер детали на чертеже:

22

CLIP

Заводской номер: 14560287 Количество на модель: 19
14560287
19
23

Номер детали на чертеже:

23

PLATE

Заводской номер: 84311777 Количество на модель: 1
84311777
1
24

Номер детали на чертеже:

24

BOLT

Заводской номер: 11112834 Количество на модель: 2
11112834
2
25

Номер детали на чертеже:

25

WASHER

Заводской номер: 14496731 Количество на модель: 2
14496731
2
