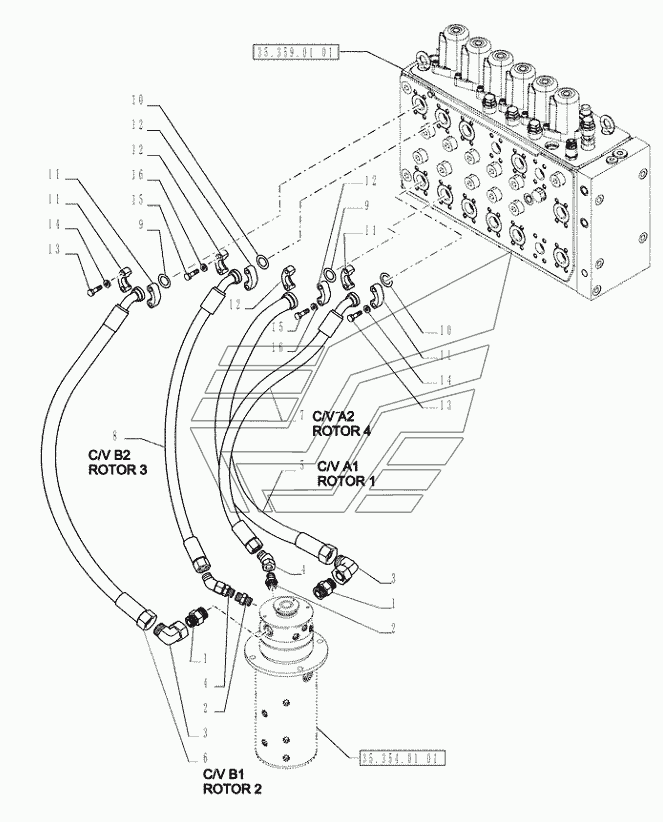

35.702.01(03) - MAIN PIPING WX-188 (часть 1). Каталог 2014г.

35.702.01(02) - MAIN PIPING - VERSION 01 WX-188 (часть 1) 35.702.01(04) - MAIN PIPING WX-188 (часть 1)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

FITTING

Заводской номер: 2186415 Количество на модель: 2
2186415
2
2

Номер детали на чертеже:

2

SOCKET

Заводской номер: 1331024 Количество на модель: 2
1331024
2
3

Номер детали на чертеже:

3

SOCKET

Заводской номер: 8459802 Количество на модель: 2
8459802
2
4

Номер детали на чертеже:

4

HYD CONNECTOR

Заводской номер: 84264575 Количество на модель: 2
84264575
2
5

Номер детали на чертеже:

5

FLEXIBLE HOSE

Заводской номер: 84264542 Количество на модель: 1
84264542
1
6

Номер детали на чертеже:

6

FLEXIBLE HOSE

Заводской номер: 84264543 Количество на модель: 1
84264543
1
7

Номер детали на чертеже:

7

FLEXIBLE HOSE

Заводской номер: 84274460 Количество на модель: 1
84274460
1
8

Номер детали на чертеже:

8

FLEXIBLE HOSE

Заводской номер: 84371485 Количество на модель: 1
84371485
1
9

Номер детали на чертеже:

9

O-RING

Заводской номер: 86529541 Количество на модель: 2
86529541
2
10

Номер детали на чертеже:

10

O-RING

Заводской номер: 86503302 Количество на модель: 2
86503302
2
11

Номер детали на чертеже:

11

CLAMP

Заводской номер: 71404313 Количество на модель: 4
71404313
4
12

Номер детали на чертеже:

12

CLAMP

Заводской номер: 71418893 Количество на модель: 4
71418893
4
13

Номер детали на чертеже:

13

SCREW

Заводской номер: 2976722 Количество на модель: 8
2976722
8
14

Номер детали на чертеже:

14

LOCK WASHER

Заводской номер: 10517074 Количество на модель: 8
10517074
8
15

Номер детали на чертеже:

15

SCREW

Заводской номер: 66860 Количество на модель: 8
66860
8
15

Номер детали на чертеже:

15

HEX SOC SCREW

Заводской номер: 14420334 Количество на модель: 8
14420334
8
16

Номер детали на чертеже:

16

LOCK WASHER

Заводской номер: 10516874 Количество на модель: 8
10516874
8
35.702.01(02) - MAIN PIPING - VERSION 01 WX-188 (часть 1) 35.702.01(04) - MAIN PIPING WX-188 (часть 1)
