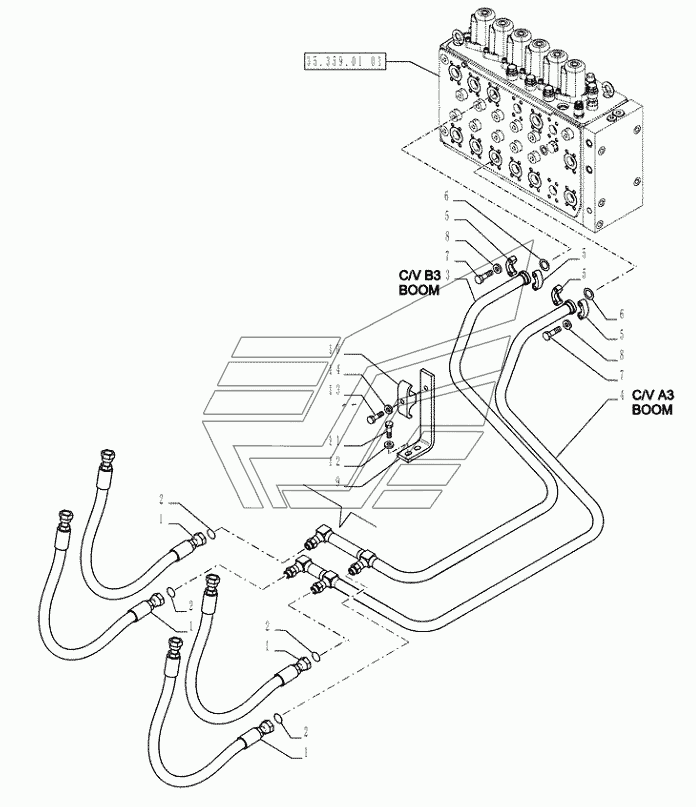

35.702.01(01) - MAIN PIPING WX-188 (часть 1). Каталог 2014г.

35.700.01(04) - PUMP - HYD LINES WX-188 (часть 1) 35.702.01(02) - MAIN PIPING - VERSION 01 WX-188 (часть 1)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

FLEXIBLE HOSE

Заводской номер: 84551981 Количество на модель: 4
84551981
4
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 9992069 Количество на модель: 4
9992069
4
3

Номер детали на чертеже:

3

RIGID TUBE

Заводской номер: 84318657 Количество на модель: 1
84318657
1
4

Номер детали на чертеже:

4

RIGID TUBE

Заводской номер: 84318656 Количество на модель: 1
84318656
1
5

Номер детали на чертеже:

5

CLAMP

Заводской номер: 71404313 Количество на модель: 4
71404313
4
6

Номер детали на чертеже:

6

O-RING

Заводской номер: 86529541 Количество на модель: 2
86529541
2
7

Номер детали на чертеже:

7

SCREW

Заводской номер: 2976722 Количество на модель: 8
2976722
8
8

Номер детали на чертеже:

8

LOCK WASHER

Заводской номер: 10517074 Количество на модель: 8
10517074
8
9

Номер детали на чертеже:

9

BRACKET

Заводской номер: 84321077 Количество на модель: 1
84321077
1
10

Номер детали на чертеже:

10

CLAMP

Заводской номер: 84528684 Количество на модель: 1
84528684
1
11

Номер детали на чертеже:

11

SCREW

Заводской номер: 11112634 Количество на модель: 2
11112634
2
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 13550521 Количество на модель: 2
13550521
2
13

Номер детали на чертеже:

13

SCREW

Заводской номер: 11107734 Количество на модель: 1
11107734
1
14

Номер детали на чертеже:

14

WASHER

Заводской номер: 12626221 Количество на модель: 1
12626221
1
