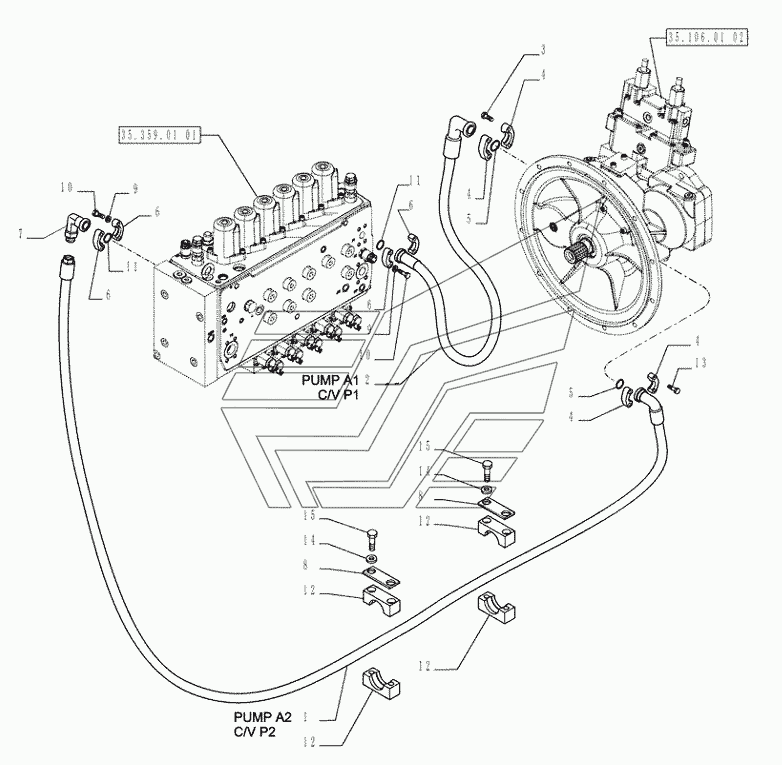

35.700.01(01) - PUMP - HYD LINES WX-188 (часть 1). Каталог 2014г.

35.595.01(03A) - GREASE SYSTEM - ASN NCLE04389 WX-188 (часть 1) 35.700.01(02) - PUMP - HYD LINES WX-188 (часть 1)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

FLEXIBLE HOSE

Заводской номер: 84565988 Количество на модель: 1
84565988
1
2

Номер детали на чертеже:

2

FLEXIBLE HOSE

Заводской номер: 47398708 Количество на модель: 1
47398708
1
3

Номер детали на чертеже:

3

12 PT SCREW

Заводской номер: 1265079 Количество на модель: 4
1265079
4
4

Номер детали на чертеже:

4

CLAMP

Заводской номер: 71404313 Количество на модель: 4
71404313
4
5

Номер детали на чертеже:

5

O-RING

Заводской номер: 86529541 Количество на модель: 2
86529541
2
6

Номер детали на чертеже:

6

CLAMP

Заводской номер: 71418893 Количество на модель: 4
71418893
4
7

Номер детали на чертеже:

7

HYD CONNECTOR

Заводской номер: 84528342 Количество на модель: 1
84528342
1
8

Номер детали на чертеже:

8

PLATE

Заводской номер: 2781782 Количество на модель: 2
2781782
2
9

Номер детали на чертеже:

9

LOCK WASHER

Заводской номер: 10516874 Количество на модель: 8
10516874
8
10

Номер детали на чертеже:

10

SCREW

Заводской номер: 66860 Количество на модель: 8
66860
8
10

Номер детали на чертеже:

10

HEX SOC SCREW

Заводской номер: 14420334 Количество на модель: 8
14420334
8
11

Номер детали на чертеже:

11

O-RING

Заводской номер: 86503302 Количество на модель: 2
86503302
2
12

Номер детали на чертеже:

12

CLIP

Заводской номер: 8468541 Количество на модель: 2
8468541
2
13

Номер детали на чертеже:

13

SCREW

Заводской номер: 2976722 Количество на модель: 4
2976722
4
14

Номер детали на чертеже:

14

WASHER

Заводской номер: 13550421 Количество на модель: 4
13550421
4
15

Номер детали на чертеже:

15

SCREW

Заводской номер: 11107931 Количество на модель: 4
11107931
4
