  6. 35.360.02(08) - VAR - 461533, 461534, 461535 - NIBBLER & BREAKER - HYD LINES - VERSION02

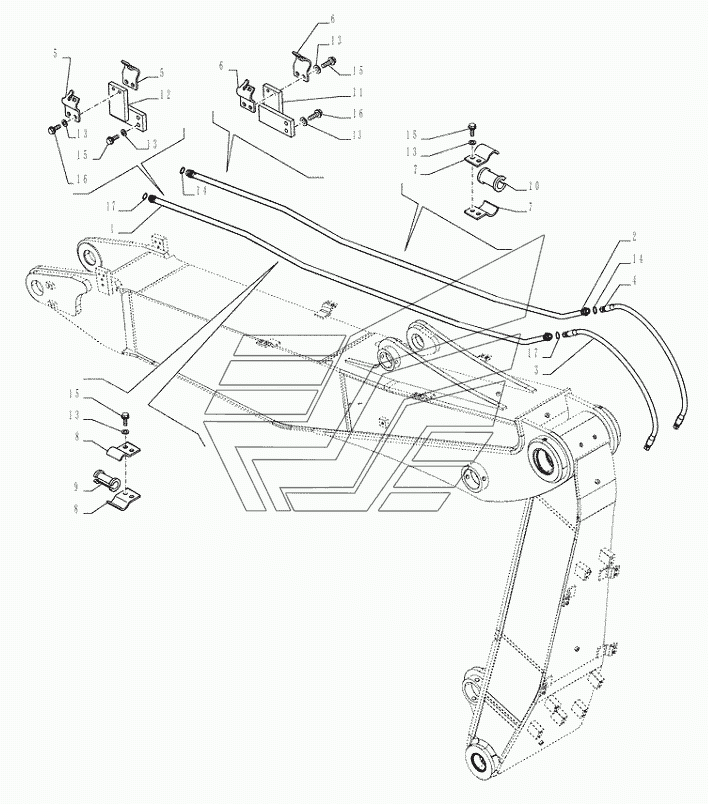

35.360.02(08) - VAR - 461533, 461534, 461535 - NIBBLER & BREAKER - HYD LINES - VERSION02 WX-188 (часть 1). Каталог 2014г.

35.360.02(07) - VAR - 461533, 461534, 461535 - NIBBLER & BREAKER - HYD LINES - VERSION02 WX-188 (часть 1) 35.360.0201(05) - VAR - 461534 - NIBBLER & BREAKER (L=2,6MT) - HYD LINES WX-188 (часть 1)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

RIGID TUBE

Заводской номер: 84311671 Количество на модель: 1
84311671
1
2

Номер детали на чертеже:

2

RIGID TUBE

Заводской номер: 84311670 Количество на модель: 1
84311670
1
3

Номер детали на чертеже:

3

FLEXIBLE HOSE

Заводской номер: 84540695 Количество на модель: 1
84540695
1
4

Номер детали на чертеже:

4

FLEXIBLE HOSE

Заводской номер: 84550824 Количество на модель: 1
84550824
1
5

Номер детали на чертеже:

5

CLAMP

Заводской номер: 84528894 Количество на модель: 2
84528894
2
6

Номер детали на чертеже:

6

CLAMP

Заводской номер: 84528864 Количество на модель: 4
84528864
4
7

Номер детали на чертеже:

7

CLAMP

Заводской номер: 84528898 Количество на модель: 2
84528898
2
8

Номер детали на чертеже:

8

BRACKET

Заводской номер: 84528832 Количество на модель: 2
84528832
2
9

Номер детали на чертеже:

9

RUBBER BUSHING

Заводской номер: 84354627 Количество на модель: 2
84354627
2
10

Номер детали на чертеже:

10

RUBBER BUSHING

Заводской номер: 84354629 Количество на модель: 2
84354629
2
11

Номер детали на чертеже:

11

PLATE

Заводской номер: 84527115 Количество на модель: 1
84527115
1
12

Номер детали на чертеже:

12

PLATE

Заводской номер: 84527116 Количество на модель: 1
84527116
1
13

Номер детали на чертеже:

13

WASHER

Заводской номер: 86511324 Количество на модель: 8
86511324
8
14

Номер детали на чертеже:

14

O-RING

Заводской номер: 9824050 Количество на модель: 2
9824050
2
15

Номер детали на чертеже:

15

SCREW

Заводской номер: 11112634 Количество на модель: 4
11112634
4
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 11112834 Количество на модель: 4
11112834
4
17

Номер детали на чертеже:

17

O-RING

Заводской номер: 9991976 Количество на модель: 2
9991976
2
35.360.02(07) - VAR - 461533, 461534, 461535 - NIBBLER & BREAKER - HYD LINES - VERSION02 WX-188 (часть 1) 35.360.0201(05) - VAR - 461534 - NIBBLER & BREAKER (L=2,6MT) - HYD LINES WX-188 (часть 1)
