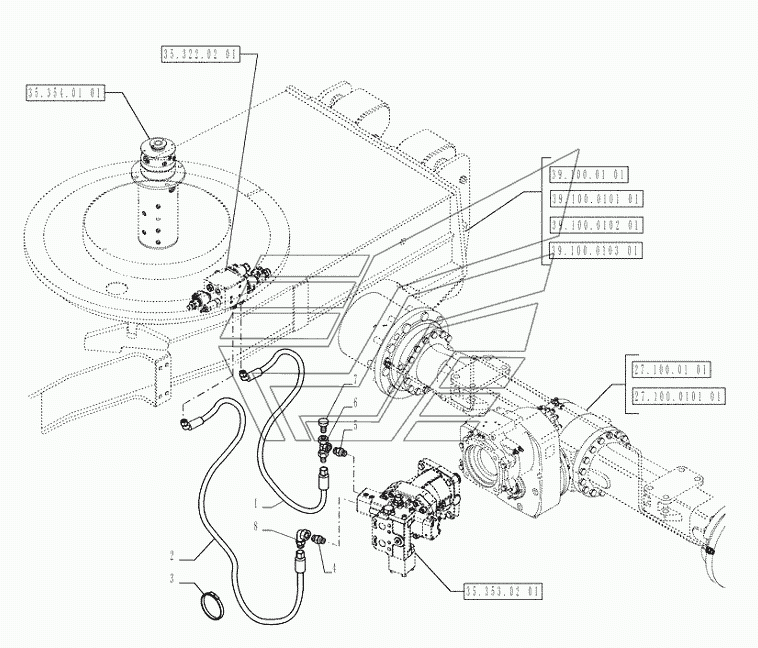

35.353.04(01) - VAR - 461150, 461151, 461153, 461155, 461252, 461254, 461256 - PIPING,TRAVEL WX-188 (часть 1). Каталог 2014г.

35.353.03(01) - VAR - 461512 - 35 KM/H VERSION - HYDRAULIC SYSTEM - UPPER WX-188 (часть 1) 35.354.01(01) - JOINT SWIVEL WX-188 (часть 1)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

FLEXIBLE HOSE

Заводской номер: 84261167 Количество на модель: 1
84261167
1
2

Номер детали на чертеже:

2

FLEXIBLE HOSE

Заводской номер: 84413182 Количество на модель: 1
84413182
1
3

Номер детали на чертеже:

3

CABLE TIE

Заводской номер: 94919 Количество на модель: 2
94919
2
4

Номер детали на чертеже:

4

HYD CONNECTOR

Заводской номер: 47402381 Количество на модель: 1
47402381
1
5

Номер детали на чертеже:

5

HYD CONNECTOR

Заводской номер: 84262738 Количество на модель: 1
84262738
1
6

Номер детали на чертеже:

6

SOCKET

Заводской номер: 1636018 Количество на модель: 1
1636018
1
7

Номер детали на чертеже:

7

PLUG

Заводской номер: 1590125 Количество на модель: 1
1590125
1
8

Номер детали на чертеже:

8

ELBOW

Заводской номер: 8474887 Количество на модель: 1
8474887
1
35.353.03(01) - VAR - 461512 - 35 KM/H VERSION - HYDRAULIC SYSTEM - UPPER WX-188 (часть 1) 35.354.01(01) - JOINT SWIVEL WX-188 (часть 1)
