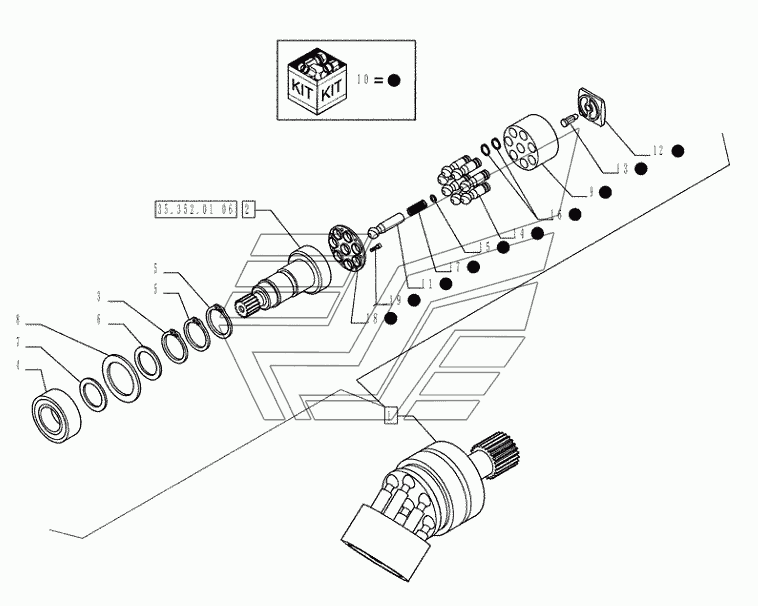

35.352.01(05) - SWING MOTOR - BREAKDOWN WX-188 (часть 1). Каталог 2014г.

35.352.01(04) - SWING MOTOR - BREAKDOWN WX-188 (часть 1) 35.352.01(06) - SWING MOTOR - BREAKDOWN WX-188 (часть 1)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

KIT

Заводской номер: 87602413 Количество на модель: 1
87602413
1
2

Номер детали на чертеже:

2

KIT

Заводской номер: 87602424 Количество на модель: 1
87602424
1
3

Номер детали на чертеже:

3

SHIM

Заводской номер: 87602430 Количество на модель: 1
87602430
1
4

Номер детали на чертеже:

4

BALL BEARING

Заводской номер: 87602425 Количество на модель: 1
87602425
1
5

Номер детали на чертеже:

5

SHIM

Заводской номер: 87602429 Количество на модель: 1
87602429
1
6

Номер детали на чертеже:

6

O-RING

Заводской номер: 87602428 Количество на модель: 1
87602428
1
7

Номер детали на чертеже:

7

GASKET

Заводской номер: 87602427 Количество на модель: 1
87602427
1
8

Номер детали на чертеже:

8

CIRCLIP

Заводской номер: 87602426 Количество на модель: 1
87602426
1
9

Номер детали на чертеже:

9

NOT SERVICED SEPARATELY

Заводской номер: NSS Количество на модель: 1
NSS
1
10

Номер детали на чертеже:

10

KIT

Заводской номер: 87602423 Количество на модель: 1
87602423
1
12

Номер детали на чертеже:

12

PLATE

Заводской номер: 87602432 Количество на модель: 1
87602432
1
13

Номер детали на чертеже:

13

PIN

Заводской номер: 87602433 Количество на модель: 1
87602433
1
14

Номер детали на чертеже:

14

PISTON

Заводской номер: 87602434 Количество на модель: 1
87602434
1
15

Номер детали на чертеже:

15

WASHER

Заводской номер: 87602435 Количество на модель: 1
87602435
1
16

Номер детали на чертеже:

16

SHIM

Заводской номер: 87604986 Количество на модель: 1
87604986
1
16

Номер детали на чертеже:

16

SHIM

Заводской номер: 87604985 Количество на модель: 1
87604985
1
16

Номер детали на чертеже:

16

SHIM

Заводской номер: 87604984 Количество на модель: 1
87604984
1
16

Номер детали на чертеже:

16

SHIM

Заводской номер: 87604983 Количество на модель: 1
87604983
1
16

Номер детали на чертеже:

16

SHIM

Заводской номер: 87602436 Количество на модель: 1
87602436
1
17

Номер детали на чертеже:

17

SPRING

Заводской номер: 87604987 Количество на модель: 1
87604987
1
18

Номер детали на чертеже:

18

PLATE

Заводской номер: 87604988 Количество на модель: 1
87604988
1
19

Номер детали на чертеже:

19

SCREW

Заводской номер: 87604989 Количество на модель: 7
87604989
7
