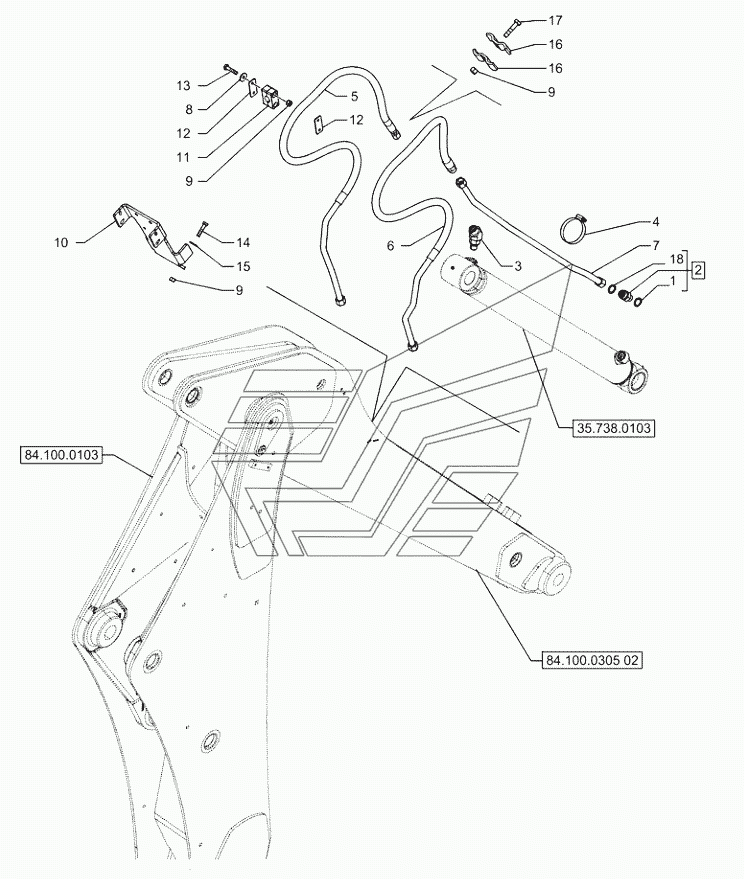

35.738.0205(01) ­ BACKHOE HED DIPPERSTICK (4.57 M) ­ BUCKET CYLINDER PIPES (VAR.745183) Case-580T (часть 1). Каталог 2012г.

35.738.0202(02) ­ BACKHOE HED DIPPERSTICK (4.57M) ­ BUCKET CYLINDER PIPES (VAR.742044­742043) Case-580T (часть 1) 35.738.0205(02) ­ BACKHOE HED DIPPERSTICK (4.57 M) ­ BUCKET CYLINDER PIPES (VAR.745183) Case-580T (часть 1)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

O-RING

Заводской номер: 9991976 Количество на модель: 1
9991976
1
2

Номер детали на чертеже:

2

HYD CONNECTOR

Заводской номер: 9840535 Количество на модель: 1
9840535
1
3

Номер детали на чертеже:

3

ELBOW

Заводской номер: 9846870 Количество на модель: 1
9846870
1
4

Номер детали на чертеже:

4

HOSE CLAMP

Заводской номер: 214-3180 Количество на модель: 1
214-3180
1
5

Номер детали на чертеже:

5

Hyd tube

Заводской номер: 47464739 Количество на модель: 1
47464739
1
6

Номер детали на чертеже:

6

Hyd tube

Заводской номер: 47464740 Количество на модель: 1
47464740
1
7

Номер детали на чертеже:

7

Tube

Заводской номер: 84272396 Количество на модель: 1
84272396
1
8

Номер детали на чертеже:

8

SPECIAL WASHER

Заводской номер: 87655046 Количество на модель: 10
87655046
10
9

Номер детали на чертеже:

9

NUT

Заводской номер: 412141 Количество на модель: 11
412141
11
10

Номер детали на чертеже:

10

Bracket

Заводской номер: 47473346 Количество на модель: 1
47473346
1
11

Номер детали на чертеже:

11

CLAMP

Заводской номер: 84300950 Количество на модель: 2
84300950
2
12

Номер детали на чертеже:

12

PLATE

Заводской номер: 2781781 Количество на модель: 2
2781781
2
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 538885 Количество на модель: 4
538885
4
14

Номер детали на чертеже:

14

BOLT

Заводской номер: 9706704 Количество на модель: 2
9706704
2
15

Номер детали на чертеже:

15

WASHER

Заводской номер: 13550421 Количество на модель: 2
13550421
2
16

Номер детали на чертеже:

16

CLAMP

Заводской номер: 221525A1 Количество на модель: 2
221525A1
2
17

Номер детали на чертеже:

17

BOLT

Заводской номер: 120112 Количество на модель: 1
120112
1
18

Номер детали на чертеже:

18

O-RING

Заводской номер: 167266 Количество на модель: 1
167266
1
