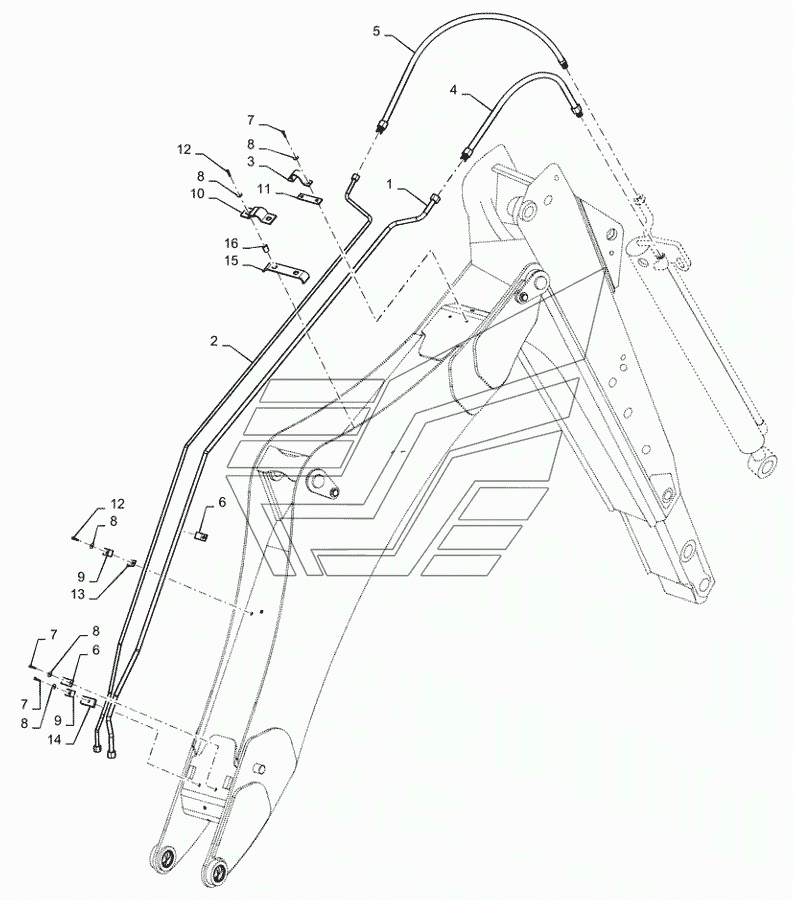

35.738.AE(01) - EXTENDHOE DIPPER BOOM TUBE AND HOSES Case-570T. Каталог 2010г.

35.738.AA(03) - BDB BUCKET CYLINDER Case-570T 35.738.AE(02) - EXTENDHOE DIPPER BOOM TUBE AND HOSES Case-570T

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TUBE

Заводской номер: 47461176 Количество на модель: 1
47461176
1
2

Номер детали на чертеже:

2

TUBE

Заводской номер: 47461178 Количество на модель: 1
47461178
1
3

Номер детали на чертеже:

3

HOSE CLIP

Заводской номер: 85802532 Количество на модель: 1
85802532
1
4

Номер детали на чертеже:

4

FLEXIBLE HOSE

Заводской номер: 85817107 Количество на модель: 1
85817107
1
5

Номер детали на чертеже:

5

FLEXIBLE HOSE

Заводской номер: 85817106 Количество на модель: 1
85817106
1
6

Номер детали на чертеже:

6

CLAMP

Заводской номер: 85802528 Количество на модель: 2
85802528
2
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 43130 Количество на модель: 4
43130
4
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 11193879 Количество на модель: 8
11193879
8
9

Номер детали на чертеже:

9

CLAMP

Заводской номер: 85802527 Количество на модель: 2
85802527
2
10

Номер детали на чертеже:

10

CLAMP

Заводской номер: 85802529 Количество на модель: 1
85802529
1
11

Номер детали на чертеже:

11

PLATE

Заводской номер: 85803402 Количество на модель: 1
85803402
1
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 614-08060 Количество на модель: 4
614-08060
4
13

Номер детали на чертеже:

13

TUBE

Заводской номер: 47419883 Количество на модель: 2
47419883
2
14

Номер детали на чертеже:

14

CLAMP

Заводской номер: 85802900 Количество на модель: 2
85802900
2
15

Номер детали на чертеже:

15

U-BRACKET

Заводской номер: 85802894 Количество на модель: 1
85802894
1
