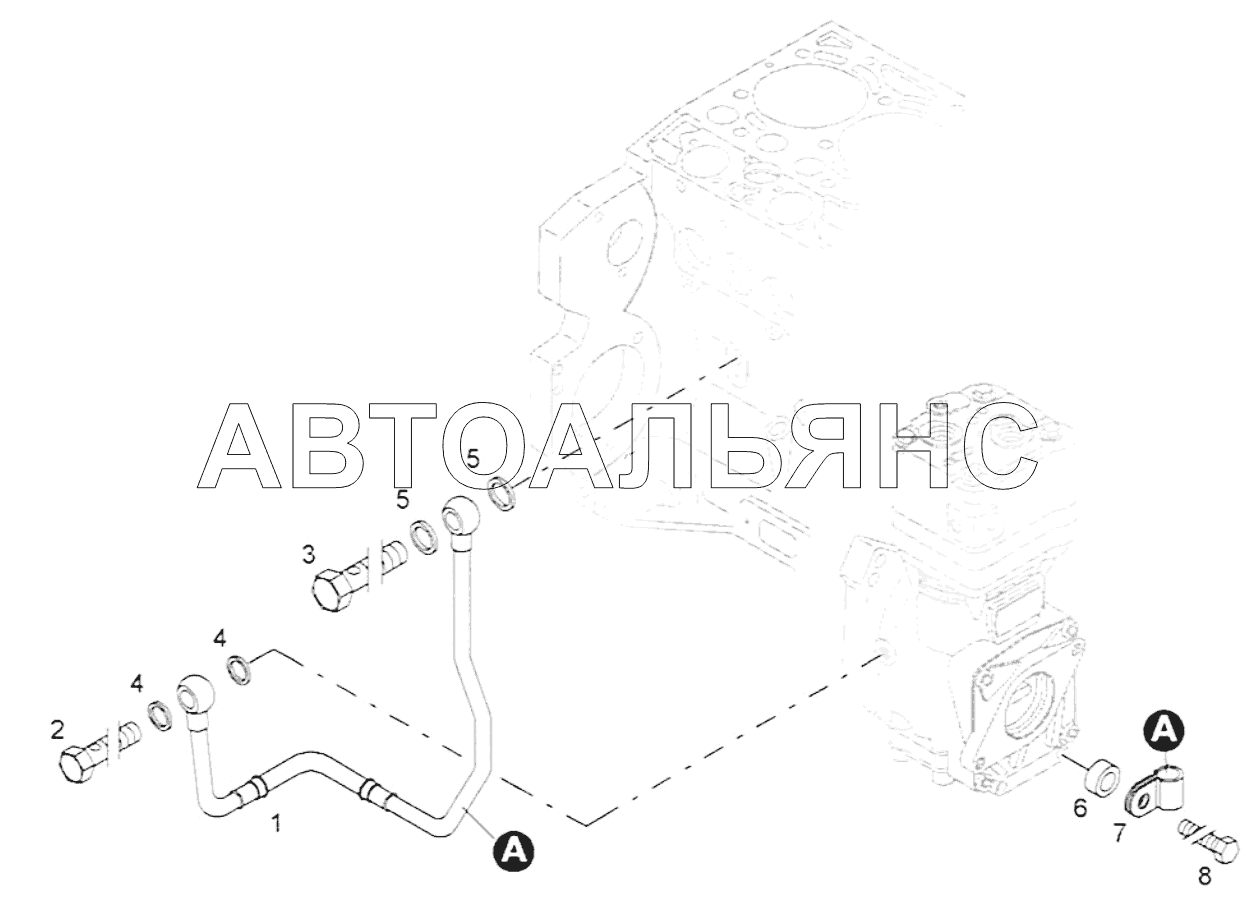

Air Compressor BW 24RH. Каталог 2012г.

Air Compressor BW 24RH Air Compressor BW 24RH

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Lubrication oil line

Заводской номер: 05720311 Количество на модель: 1
05720311
1
2

Номер детали на чертеже:

2

Hollow screw

Заводской номер: 09710104 Количество на модель: 1
09710104
1
3

Номер детали на чертеже:

3

Hollow screw

Заводской номер: 09710208 Количество на модель: 1
09710208
1
4

Номер детали на чертеже:

4

Sealing ring

Заводской номер: 09331088 Количество на модель: 2
09331088
2
5

Номер детали на чертеже:

5

Sealing ring

Заводской номер: 09331128 Количество на модель: 2
09331128
2
6

Номер детали на чертеже:

6

Spacer sleeve

Заводской номер: 05710477 Количество на модель: 1
05710477
1
7

Номер детали на чертеже:

7

Tube clamp

Заводской номер: 05720312 Количество на модель: 1
05720312
1
8

Номер детали на чертеже:

8

Capscrew, hex head

Заводской номер: 05718155 Количество на модель: 1
05718155
1
