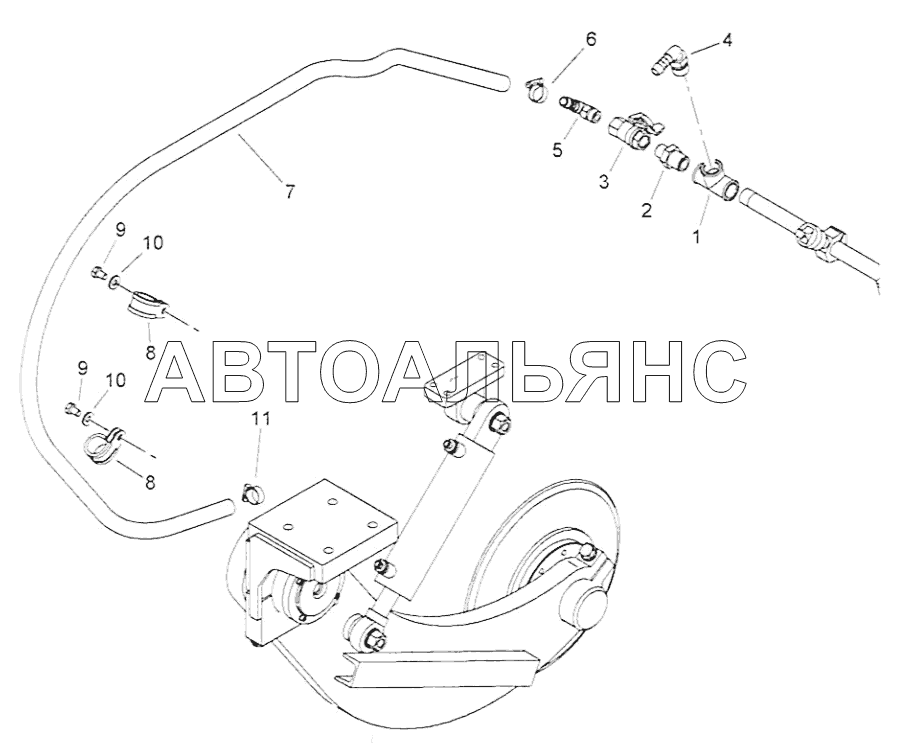

AG6-Edge cutter BW 24RH. Каталог 2012г.

AG6-Edge cutter BW 24RH AG6-Edge cutter BW 24RH

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

T-piece

Заводской номер: 05558423 Количество на модель: 1
05558423
1
2

Номер детали на чертеже:

2

Double nipple

Заводской номер: 05559584 Количество на модель: 1
05559584
1
3

Номер детали на чертеже:

3

Valve, cock

Заводской номер: 09510022 Количество на модель: 1
09510022
1
4

Номер детали на чертеже:

4

Angular union

Заводской номер: 05553433 Количество на модель: 1
05553433
1
5

Номер детали на чертеже:

5

Angular union

Заводской номер: 05553432 Количество на модель: 1
05553432
1
6

Номер детали на чертеже:

6

Hose clip

Заводской номер: 05552403 Количество на модель: 1
05552403
1
7

Номер детали на чертеже:

7

Water hose

Заводской номер: 00666000 Количество на модель: 1
00666000
1
8

Номер детали на чертеже:

8

Tube clamp

Заводской номер: 05551911 Количество на модель: 2
05551911
2
9

Номер детали на чертеже:

9

Hexagon bolt

Заводской номер: 07140814 Количество на модель: 2
07140814
2
10

Номер детали на чертеже:

10

Spring washer

Заводской номер: 08752084 Количество на модель: 2
08752084
2
AG6-Edge cutter BW 24RH AG6-Edge cutter BW 24RH
