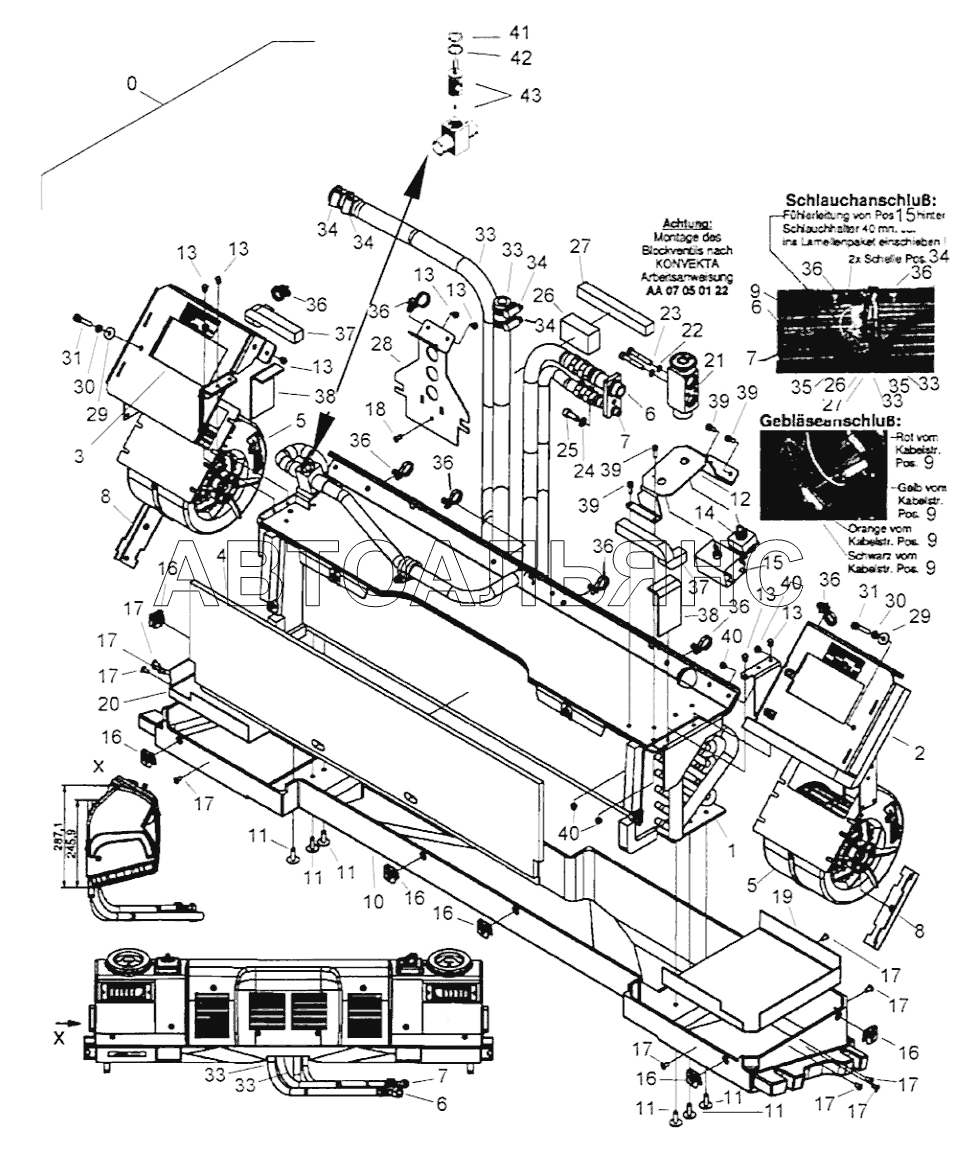

Heating climatic unit BW 24RH. Каталог 2012г.

Heating Unit BW 24RH Heating climatic unit BW 24RH

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Heating climatic unit

Заводской номер: 05579322 Количество на модель: 1
05579322
1
1

Номер детали на чертеже:

1

Evaporator battery

Заводской номер: 05579331 Количество на модель: 1
05579331
1
2

Номер детали на чертеже:

2

Plate

Заводской номер: 05579332 Количество на модель: 1
05579332
1
3

Номер детали на чертеже:

3

Plate

Заводской номер: 05579333 Количество на модель: 1
05579333
1
4

Номер детали на чертеже:

4

Air filter

Заводской номер: 05579334 Количество на модель: 1
05579334
1
5

Номер детали на чертеже:

5

Heater blower incl. Pos. 28

Заводской номер: 05579242 Количество на модель: 2
05579242
2
6

Номер детали на чертеже:

6

Air conditioning hose

Заводской номер: 05579306 Количество на модель: 1
05579306
1
7

Номер детали на чертеже:

7

Air conditioning hose

Заводской номер: 05579305 Количество на модель: 1
05579305
1
8

Номер детали на чертеже:

8

Blower bracket

Заводской номер: 05579338 Количество на модель: 2
05579338
2
9

Номер детали на чертеже:

9

Wire harness

Заводской номер: 05579339 Количество на модель: 1
05579339
1
10

Номер детали на чертеже:

10

Evaporator housing

Заводской номер: 05579340 Количество на модель: 1
05579340
1
11

Номер детали на чертеже:

11

Rivet,blind

Заводской номер: 05579241 Количество на модель: 6
05579241
6
12

Номер детали на чертеже:

12

Angle

Заводской номер: 05579342 Количество на модель: 1
05579342
1
13

Номер детали на чертеже:

13

Rivet,blind

Заводской номер: 05579312 Количество на модель: 7
05579312
7
14

Номер детали на чертеже:

14

Switch

Заводской номер: 05579048 Количество на модель: 1
05579048
1
15

Номер детали на чертеже:

15

Thermostat

Заводской номер: 05579343 Количество на модель: 1
05579343
1
16

Номер детали на чертеже:

16

Nut

Заводской номер: 05579252 Количество на модель: 6
05579252
6
17

Номер детали на чертеже:

17

Rivet,blind

Заводской номер: 05990014 Количество на модель: 12
05990014
12
18

Номер детали на чертеже:

18

Rivet. blind

Заводской номер: 05579345 Количество на модель: 1
05579345
1
19

Номер детали на чертеже:

19

Cover plate

Заводской номер: 05579346 Количество на модель: 1
05579346
1
20

Номер детали на чертеже:

20

Cover plate

Заводской номер: 05579347 Количество на модель: 1
05579347
1
21

Номер детали на чертеже:

21

Expansion valve

Заводской номер: 05579057 Количество на модель: 1
05579057
1
22

Номер детали на чертеже:

22

Safety washer

Заводской номер: 05579304 Количество на модель: 2
05579304
2
23

Номер детали на чертеже:

23

Socket-head cap screw

Заводской номер: 07230533 Количество на модель: 2
07230533
2
24

Номер детали на чертеже:

24

Spring washer

Заводской номер: 08530612 Количество на модель: 1
08530612
1
25

Номер детали на чертеже:

25

Socket-head cap screw

Заводской номер: 07230605 Количество на модель: 1
07230605
1
26

Номер детали на чертеже:

26

Expanded rubber

Заводской номер: 05579311 Количество на модель: 1
05579311
1
27

Номер детали на чертеже:

27

Insulating mat

Заводской номер: 05579184 Количество на модель: 1
05579184
1
28

Номер детали на чертеже:

28

Hose support

Заводской номер: 05579350 Количество на модель: 1
05579350
1
29

Номер детали на чертеже:

29

Washer

Заводской номер: 08521053 Количество на модель: 2
08521053
2
30

Номер детали на чертеже:

30

Spring washer

Заводской номер: 08530509 Количество на модель: 2
08530509
2
31

Номер детали на чертеже:

31

Socket-head cap screw

Заводской номер: 07230549 Количество на модель: 2
07230549
2
32

Номер детали на чертеже:

32

Cable binder

Заводской номер: 05579145 Количество на модель: 4
05579145
4
33

Номер детали на чертеже:

33

Hydraulic hose

Заводской номер: 05579351 Количество на модель: 2
05579351
2
34

Номер детали на чертеже:

34

Clamp

Заводской номер: 05579352 Количество на модель: 4
05579352
4
35

Номер детали на чертеже:

35

Cable binder

Заводской номер: 05579326 Количество на модель: 2
05579326
2
36

Номер детали на чертеже:

36

Cable binder

Заводской номер: 05579353 Количество на модель: 7
05579353
7
38

Номер детали на чертеже:

38

Expanded rubber

Заводской номер: 05579354 Количество на модель: 2
05579354
2
39

Номер детали на чертеже:

39

Socket-head cap screw

Заводской номер: 07230413 Количество на модель: 4
07230413
4
40

Номер детали на чертеже:

40

Safety nut

Заводской номер: 08130408 Количество на модель: 4
08130408
4
41

Номер детали на чертеже:

41

Circlip

Заводской номер: 05579363 Количество на модель: 1
05579363
1
42

Номер детали на чертеже:

42

Loop ring

Заводской номер: 05579362 Количество на модель: 1
05579362
1
43

Номер детали на чертеже:

43

Center piece

Заводской номер: 05579361 Количество на модель: 1
05579361
1
Heating Unit BW 24RH Heating climatic unit BW 24RH
