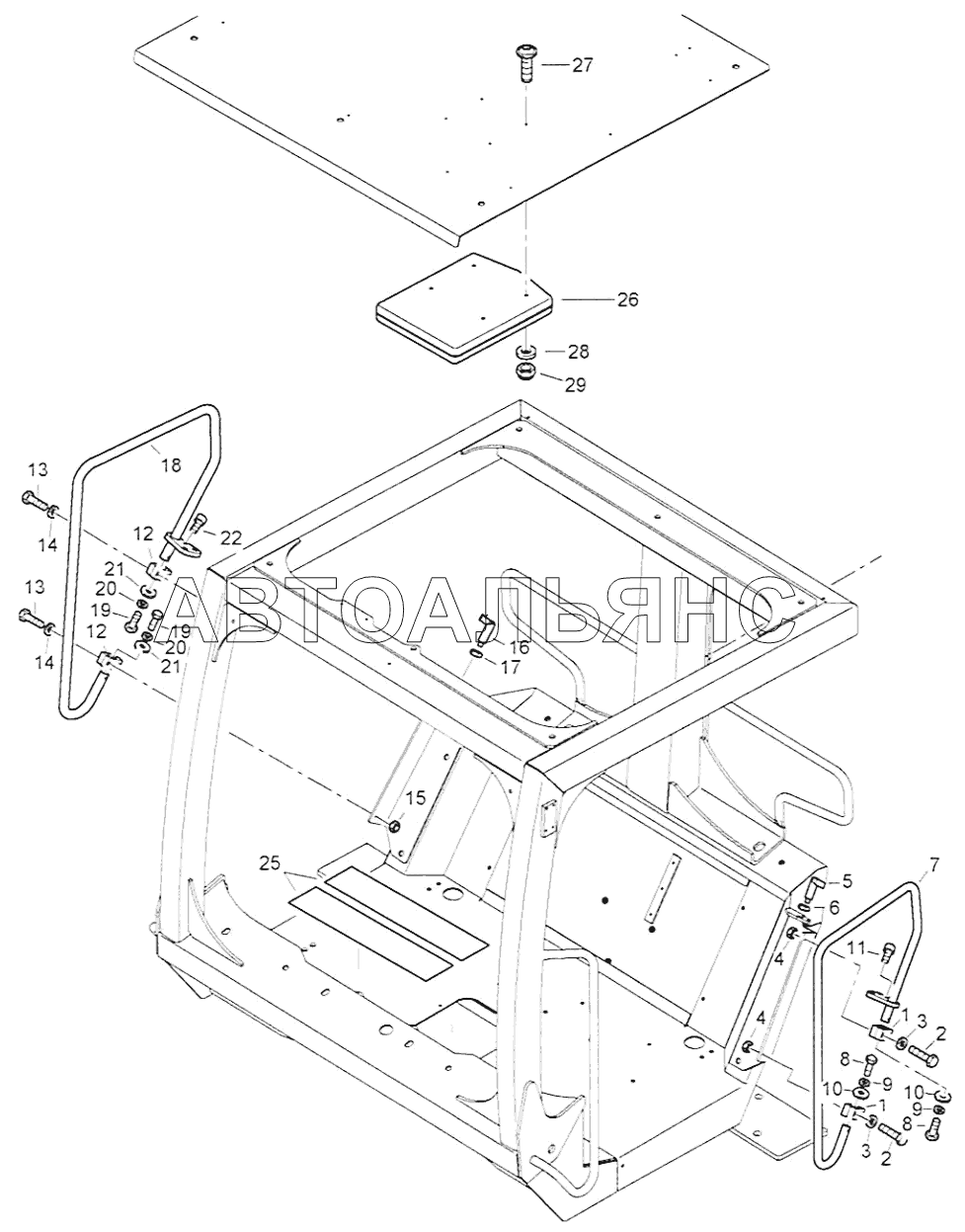

S5-ROPS-FOPS BW 24RH. Каталог 2012г.

S5-ROPS-FOPS BW 24RH S5-ROPS-FOPS BW 24RH

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
10
11
12
13
16
18
25
26
27
28

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Fastening clamp

Заводской номер: 06910100 Количество на модель: 2
06910100
2
2

Номер детали на чертеже:

2

Hexagon bolt

Заводской номер: 07140668 Количество на модель: 4
07140668
4
3

Номер детали на чертеже:

3

Spring washer

Заводской номер: 08751064 Количество на модель: 4
08751064
4
4

Номер детали на чертеже:

4

Safety nut

Заводской номер: 08130611 Количество на модель: 4
08130611
4
5

Номер детали на чертеже:

5

Locking bar

Заводской номер: 06422050 Количество на модель: 1
06422050
1
6

Номер детали на чертеже:

6

Hexagon nut

Заводской номер: 08142015 Количество на модель: 1
08142015
1
7

Номер детали на чертеже:

7

Access rail

Заводской номер: 92001531 Количество на модель: 1
92001531
1
8

Номер детали на чертеже:

8

Hexagon bolt

Заводской номер: 07140626 Количество на модель: 2
07140626
2
10

Номер детали на чертеже:

10

Washer

Заводской номер: 08621105 Количество на модель: 2
08621105
2
11

Номер детали на чертеже:

11

Socket-head cap screw

Заводской номер: 07230806 Количество на модель: 1
07230806
1
12

Номер детали на чертеже:

12

Fastening clamp

Заводской номер: 06910100 Количество на модель: 2
06910100
2
13

Номер детали на чертеже:

13

Hexagon bolt

Заводской номер: 07140668 Количество на модель: 4
07140668
4
16

Номер детали на чертеже:

16

Locking bar

Заводской номер: 06422050 Количество на модель: 1
06422050
1
18

Номер детали на чертеже:

18

Access rail

Заводской номер: S2C01530 Количество на модель: 1
S2C01530
1
25

Номер детали на чертеже:

25

Anti-skid coating

Заводской номер: 06520016 Количество на модель: 4
06520016
4
26

Номер детали на чертеже:

26

Document bag

Заводской номер: 07902501 Количество на модель: 1
07902501
1
27

Номер детали на чертеже:

27

Lens head screw

Заводской номер: 07210893 Количество на модель: 4
07210893
4
28

Номер детали на чертеже:

28

Washer

Заводской номер: 08590617 Количество на модель: 4
08590617
4
S5-ROPS-FOPS BW 24RH S5-ROPS-FOPS BW 24RH
