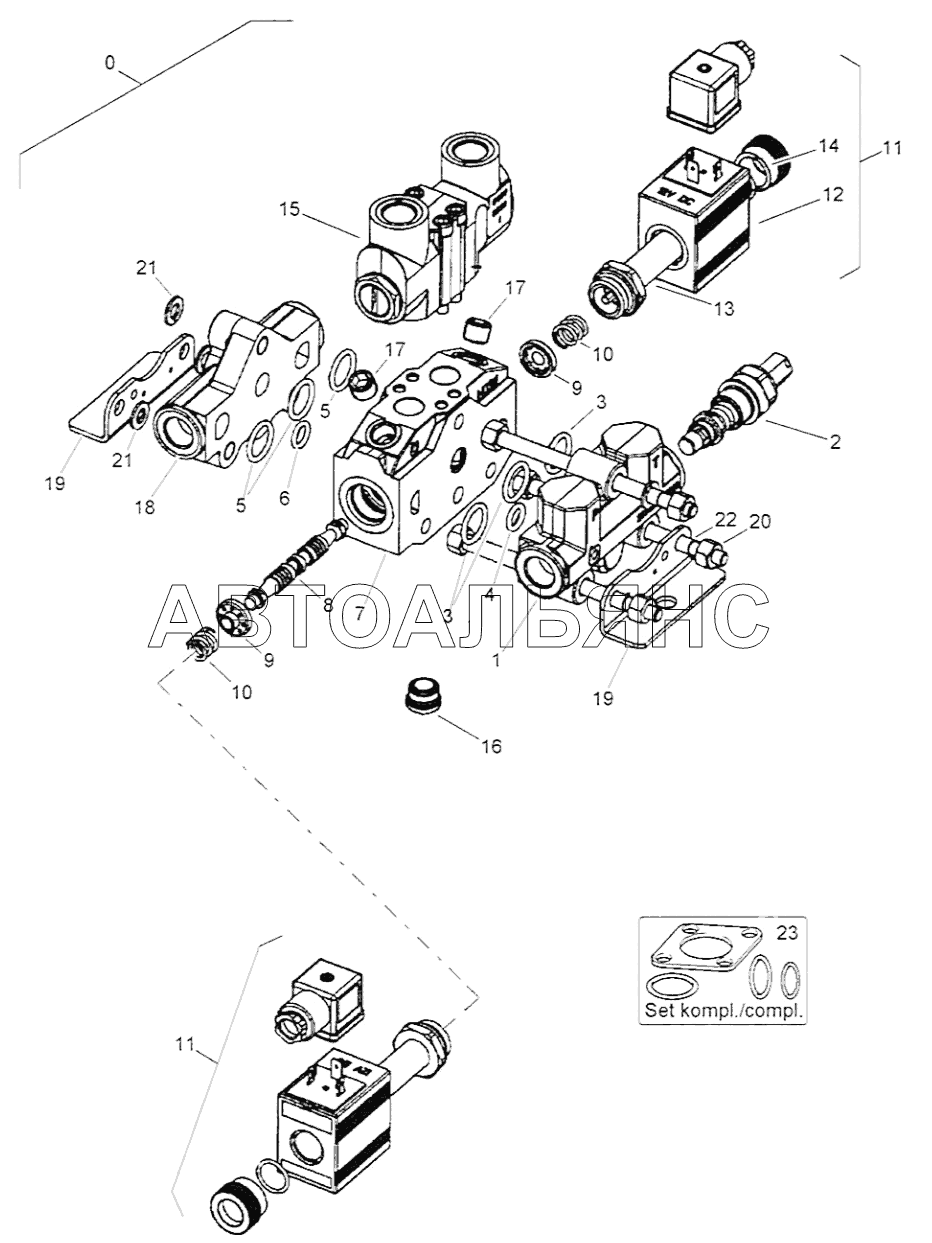

Control Block BW 24RH. Каталог 2012г.

Hydraulic Cylinder BW 24RH Filling strainer BW 24RH

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Control block

Заводской номер: 05887301 Количество на модель: 1
05887301
1
1

Номер детали на чертеже:

1

Valve segment

Заводской номер: 05887477 Количество на модель: 1
05887477
1
2

Номер детали на чертеже:

2

Pressure relief valve

Заводской номер: 05887223 Количество на модель: 1
05887223
1
3

Номер детали на чертеже:

3

>Loop ring 17, 12X2, 62

Заводской номер: 06220172 Количество на модель: 3
06220172
3
4

Номер детали на чертеже:

4

O-ring

Заводской номер: 05887478 Количество на модель: 1
05887478
1
5

Номер детали на чертеже:

5

O-ring

Заводской номер: 05887390 Количество на модель: 3
05887390
3
6

Номер детали на чертеже:

6

O-ring

Заводской номер: 05887391 Количество на модель: 1
05887391
1
7

Номер детали на чертеже:

7

Valve segment

Заводской номер: 05887479 Количество на модель: 1
05887479
1
8

Номер детали на чертеже:

8

Valve spool

Заводской номер: 05887480 Количество на модель: 1
05887480
1
9

Номер детали на чертеже:

9

Valve disc

Заводской номер: 05887481 Количество на модель: 2
05887481
2
10

Номер детали на чертеже:

10

Valve spring

Заводской номер: 05887482 Количество на модель: 2
05887482
2
11

Номер детали на чертеже:

11

Magnetic coil

Заводской номер: 05887486 Количество на модель: 2
05887486
2
12

Номер детали на чертеже:

12

Magnetic coil

Заводской номер: 05887485 Количество на модель: 2
05887485
2
13

Номер детали на чертеже:

13

Valve spool

Заводской номер: 05887483 Количество на модель: 2
05887483
2
14

Номер детали на чертеже:

14

Sealing ring

Заводской номер: 05887484 Количество на модель: 2
05887484
2
15

Номер детали на чертеже:

15

Valve segment

Заводской номер: 05887487 Количество на модель: 1
05887487
1
16

Номер детали на чертеже:

16

Valve plug

Заводской номер: 0587488 Количество на модель: 1
0587488
1
17

Номер детали на чертеже:

17

Screw plug

Заводской номер: 05887489 Количество на модель: 2
05887489
2
18

Номер детали на чертеже:

18

Valve segment

Заводской номер: 05887248 Количество на модель: 1
05887248
1
19

Номер детали на чертеже:

19

Supporting angle

Заводской номер: 05887490 Количество на модель: 2
05887490
2
20

Номер детали на чертеже:

20

Hexagon nut

Заводской номер: 08110813 Количество на модель: 3
08110813
3
21

Номер детали на чертеже:

21

Spring washer

Заводской номер: 05887396 Количество на модель: 4
05887396
4
22

Номер детали на чертеже:

22

Threaded rod

Заводской номер: 05887491 Количество на модель: 3
05887491
3
23

Номер детали на чертеже:

23

Kit. seal

Заводской номер: 05887492 Количество на модель: 1
05887492
1
