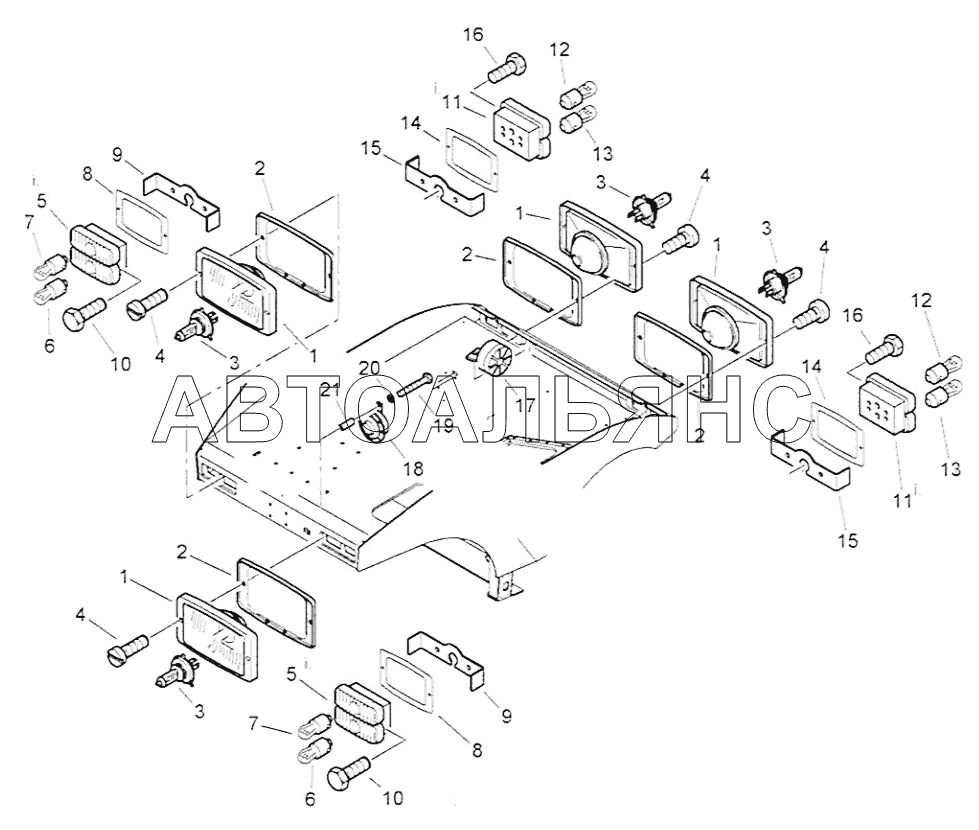

Electrical Equipment BW 24RH. Каталог 2012г.

Dashboard BW 24RH Central electric, assembled BW 24RH

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
13
14
15
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Headlight

Заводской номер: 05751350 Количество на модель: 4
05751350
4
2

Номер детали на чертеже:

2

Gasket

Заводской номер: 58290390 Количество на модель: 4
58290390
4
3

Номер детали на чертеже:

3

Incandescent bulb

Заводской номер: 05751145 Количество на модель: 4
05751145
4
4

Номер детали на чертеже:

4

Slotted fillister head screw

Заводской номер: 07210440 Количество на модель: 8
07210440
8
5

Номер детали на чертеже:

5

Flash and position light

Заводской номер: 05751187 Количество на модель: 2
05751187
2
6

Номер детали на чертеже:

6

Incandescent bulb

Заводской номер: 05751015 Количество на модель: 2
05751015
2
7

Номер детали на чертеже:

7

Incandescent bulb

Заводской номер: 05751030 Количество на модель: 2
05751030
2
8

Номер детали на чертеже:

8

Orifice

Заводской номер: 92001083 Количество на модель: 2
92001083
2
9

Номер детали на чертеже:

9

Lamp holder

Заводской номер: 92001084 Количество на модель: 2
92001084
2
10

Номер детали на чертеже:

10

Hexagon bolt

Заводской номер: 07140520 Количество на модель: 4
07140520
4
11

Номер детали на чертеже:

11

Rear/flash/brake light

Заводской номер: 05751186 Количество на модель: 2
05751186
2
13

Номер детали на чертеже:

13

Incandescent bulb

Заводской номер: 05751146 Количество на модель: 2
05751146
2
14

Номер детали на чертеже:

14

Orifice

Заводской номер: 92001083 Количество на модель: 2
92001083
2
15

Номер детали на чертеже:

15

Lamp holder

Заводской номер: 92001084 Количество на модель: 2
92001084
2
17

Номер детали на чертеже:

17

Warning buzzer

Заводской номер: 58260380 Количество на модель: 1
58260380
1
18

Номер детали на чертеже:

18

Horn

Заводской номер: 05766864 Количество на модель: 1
05766864
1
19

Номер детали на чертеже:

19

Hexagon bolt

Заводской номер: 07141030 Количество на модель: 1
07141030
1
20

Номер детали на чертеже:

20

Washer

Заводской номер: 08510817 Количество на модель: 1
08510817
1
21

Номер детали на чертеже:

21

Spacer piece

Заводской номер: 80030211 Количество на модель: 1
80030211
1
