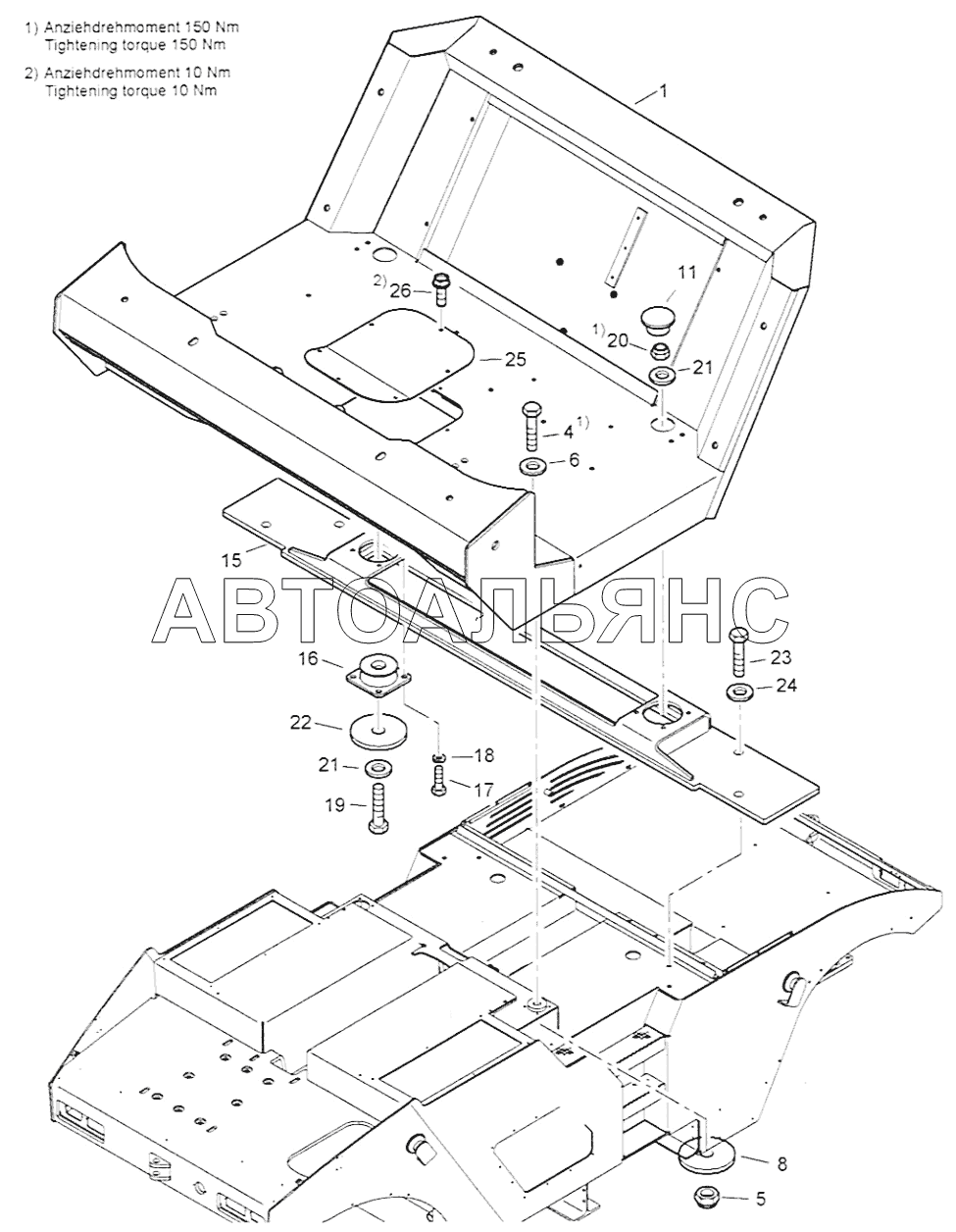

Operators Platform BW 24RH. Каталог 2012г.

Sprinkler System BW 24RH Operators Platform BW 24RH

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Operator's platform

Заводской номер: 53832015 Количество на модель: 1
53832015
1
4

Номер детали на чертеже:

4

Hexagon bolt

Заводской номер: 07132454 Количество на модель: 2
07132454
2
5

Номер детали на чертеже:

5

Safety nut

Заводской номер: 08132432 Количество на модель: 2
08132432
2
6

Номер детали на чертеже:

6

Washer

Заводской номер: 08512544 Количество на модель: 2
08512544
2
8

Номер детали на чертеже:

8

Washer

Заводской номер: 58140246 Количество на модель: 2
58140246
2
11

Номер детали на чертеже:

11

Plug

Заводской номер: 06510283 Количество на модель: 2
06510283
2
15

Номер детали на чертеже:

15

Support

Заводской номер: 53524117 Количество на модель: 1
53524117
1
16

Номер детали на чертеже:

16

Rubber buffer

Заводской номер: 06180316 Количество на модель: 2
06180316
2
17

Номер детали на чертеже:

17

Hexagon bolt

Заводской номер: 07141023 Количество на модель: 8
07141023
8
18

Номер детали на чертеже:

18

Spring washer

Заводской номер: 08752106 Количество на модель: 8
08752106
8
19

Номер детали на чертеже:

19

Hexagon bolt

Заводской номер: 07132454 Количество на модель: 2
07132454
2
21

Номер детали на чертеже:

21

Washer

Заводской номер: 08512544 Количество на модель: 4
08512544
4
23

Номер детали на чертеже:

23

Hexagon bolt

Заводской номер: 07142050 Количество на модель: 4
07142050
4
24

Номер детали на чертеже:

24

Spring washer

Заводской номер: 08752210 Количество на модель: 4
08752210
4
25

Номер детали на чертеже:

25

Plate

Заводской номер: 53832046 Количество на модель: 1
53832046
1
26

Номер детали на чертеже:

26

Screw

Заводской номер: 07860513 Количество на модель: 6
07860513
6
