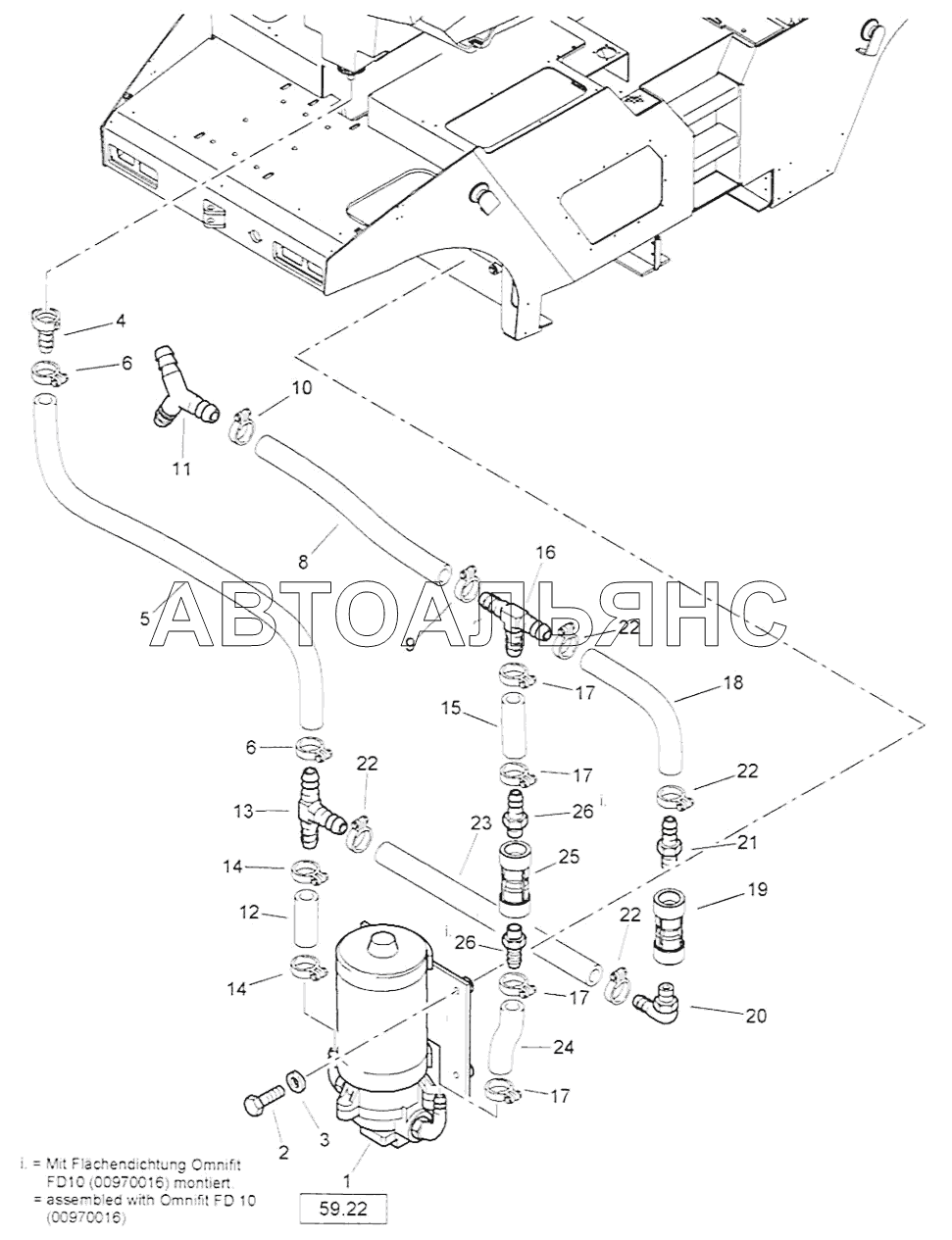

Sprinkler System BW 24RH. Каталог 2012г.

Scraper BW 24RH Sprinkler System BW 24RH

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Water pump

Заводской номер: 05794035 Количество на модель: 1
05794035
1
2

Номер детали на чертеже:

2

Hexagon bolt

Заводской номер: 07130512 Количество на модель: 4
07130512
4
3

Номер детали на чертеже:

3

Washer

Заводской номер: 08510511 Количество на модель: 4
08510511
4
4

Номер детали на чертеже:

4

Hose connection

Заводской номер: 05553867 Количество на модель: 1
05553867
1
5

Номер детали на чертеже:

5

Water hose

Заводской номер: 00566000 Количество на модель: 1
00566000
1
6

Номер детали на чертеже:

6

Hose clip

Заводской номер: 05552403 Количество на модель: 2
05552403
2
8

Номер детали на чертеже:

8

Water hose

Заводской номер: 00666000 Количество на модель: 1
00666000
1
11

Номер детали на чертеже:

11

Y-union

Заводской номер: 05553646 Количество на модель: 1
05553646
1
12

Номер детали на чертеже:

12

Water hose

Заводской номер: 00666000 Количество на модель: 1
00666000
1
13

Номер детали на чертеже:

13

T-union

Заводской номер: 05553707 Количество на модель: 1
05553707
1
15

Номер детали на чертеже:

15

Water hose

Заводской номер: 00666000 Количество на модель: 1
00666000
1
16

Номер детали на чертеже:

16

T-union

Заводской номер: 05553707 Количество на модель: 1
05553707
1
18

Номер детали на чертеже:

18

Water hose

Заводской номер: 00666000 Количество на модель: 1
00666000
1
19

Номер детали на чертеже:

19

Check valve

Заводской номер: 05553874 Количество на модель: 1
05553874
1
20

Номер детали на чертеже:

20

Angular union

Заводской номер: 05553433 Количество на модель: 1
05553433
1
21

Номер детали на чертеже:

21

Double-ended union

Заводской номер: 05553221 Количество на модель: 1
05553221
1
23

Номер детали на чертеже:

23

Water hose

Заводской номер: 00666000 Количество на модель: 1
00666000
1
24

Номер детали на чертеже:

24

Water hose

Заводской номер: 00666000 Количество на модель: 1
00666000
1
25

Номер детали на чертеже:

25

Check valve

Заводской номер: 53831008 Количество на модель: 1
53831008
1
26

Номер детали на чертеже:

26

Double-ended union

Заводской номер: 05553221 Количество на модель: 2
05553221
2
