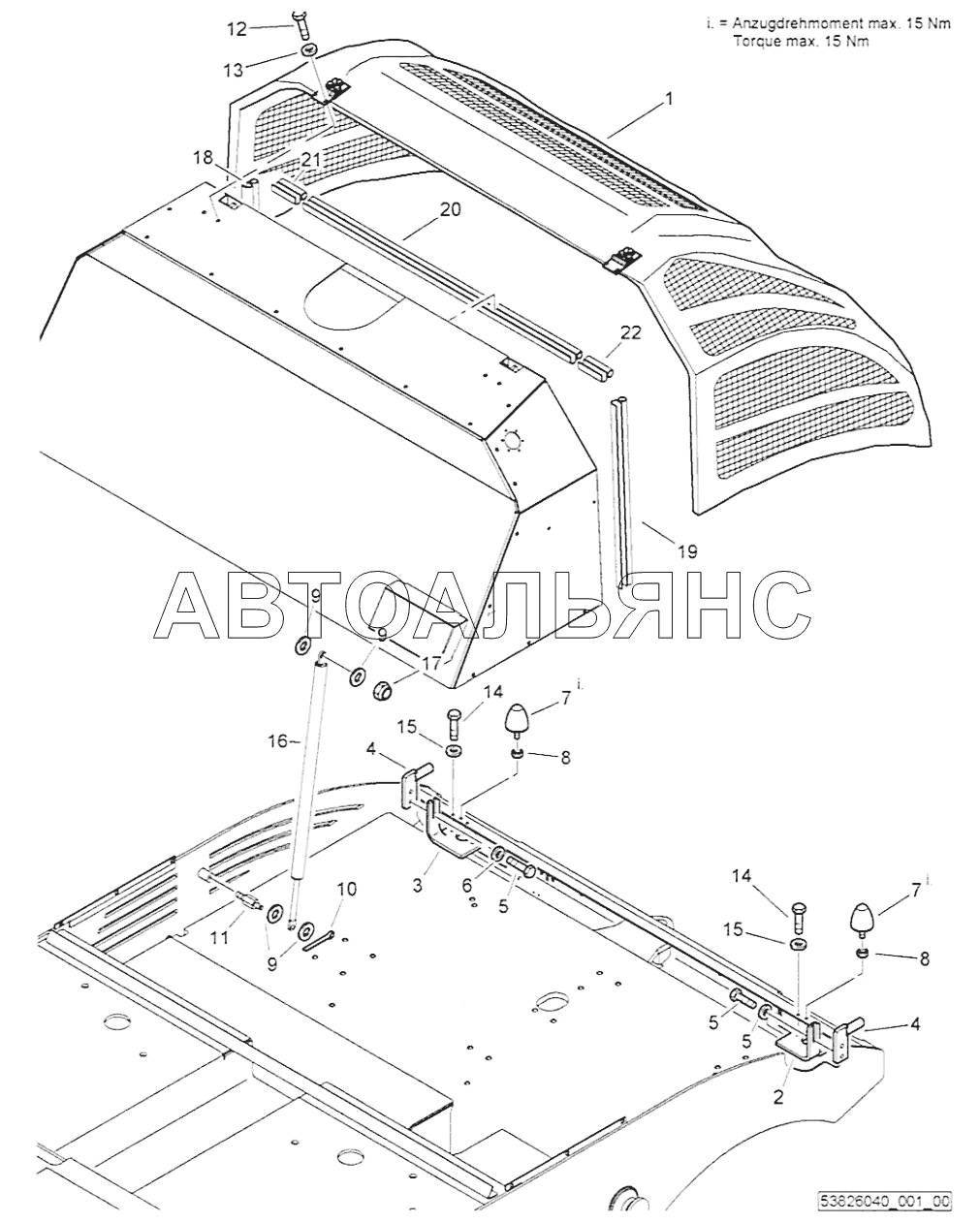

Hood BW 24RH. Каталог 2012г.

Noise Insulation BW 24RH Hood BW 24RH

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
14
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Engine hood

Заводской номер: 05030041 Количество на модель: 1
05030041
1
2

Номер детали на чертеже:

2

Holder

Заводской номер: 53826023 Количество на модель: 1
53826023
1
3

Номер детали на чертеже:

3

Holder

Заводской номер: 53826025 Количество на модель: 1
53826025
1
4

Номер детали на чертеже:

4

Holder

Заводской номер: 58050666 Количество на модель: 2
58050666
2
5

Номер детали на чертеже:

5

Hexagon bolt

Заводской номер: 07140824 Количество на модель: 4
07140824
4
6

Номер детали на чертеже:

6

Spring washer

Заводской номер: 08752084 Количество на модель: 4
08752084
4
7

Номер детали на чертеже:

7

Stop buffer

Заводской номер: 06143136 Количество на модель: 2
06143136
2
8

Номер детали на чертеже:

8

Hexagon nut

Заводской номер: 08110813 Количество на модель: 2
08110813
2
9

Номер детали на чертеже:

9

Washer

Заводской номер: 08510817 Количество на модель: 8
08510817
8
10

Номер детали на чертеже:

10

Cotter pin

Заводской номер: 09170204 Количество на модель: 2
09170204
2
11

Номер детали на чертеже:

11

Bolt

Заводской номер: 84110109 Количество на модель: 2
84110109
2
14

Номер детали на чертеже:

14

Hexagon bolt

Заводской номер: 07140818 Количество на модель: 4
07140818
4
16

Номер детали на чертеже:

16

Gas spring

Заводской номер: 05581174 Количество на модель: 2
05581174
2
17

Номер детали на чертеже:

17

Safety nut

Заводской номер: 08130813 Количество на модель: 2
08130813
2
18

Номер детали на чертеже:

18

Sealing section

Заводской номер: 00652043 Количество на модель: 1
00652043
1
