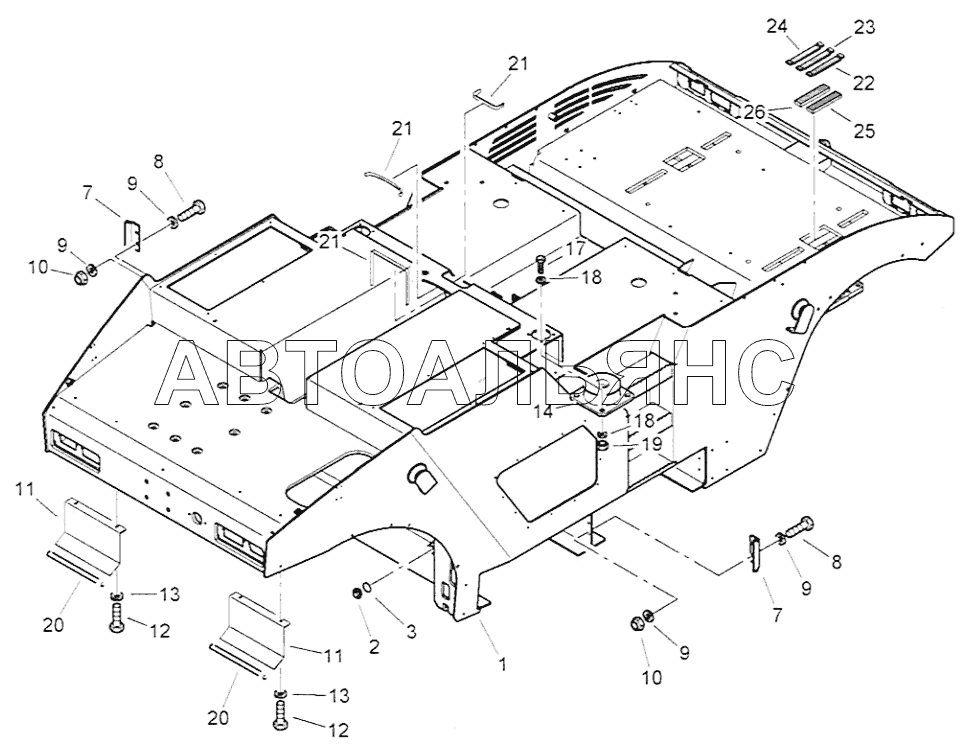

Frame BW 24RH. Каталог 2012г.

Frame with Attachment Parts BW 24RH Frame BW 24RH

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Frame

Заводской номер: 53824404 Количество на модель: 1
53824404
1
2

Номер детали на чертеже:

2

Screw plug

Заводской номер: 07636005 Количество на модель: 1
07636005
1
3

Номер детали на чертеже:

3

Sealing ring

Заводской номер: 09331368 Количество на модель: 1
09331368
1
7

Номер детали на чертеже:

7

Holder

Заводской номер: 53824210 Количество на модель: 2
53824210
2
8

Номер детали на чертеже:

8

Hexagon bolt

Заводской номер: 07141038 Количество на модель: 4
07141038
4
9

Номер детали на чертеже:

9

Washer

Заводской номер: 08621105 Количество на модель: 8
08621105
8
10

Номер детали на чертеже:

10

Safety nut

Заводской номер: 08131016 Количество на модель: 4
08131016
4
11

Номер детали на чертеже:

11

Plate

Заводской номер: 53824192 Количество на модель: 2
53824192
2
12

Номер детали на чертеже:

12

Hexagon bolt

Заводской номер: 07140818 Количество на модель: 4
07140818
4
13

Номер детали на чертеже:

13

Spring washer

Заводской номер: 08752084 Количество на модель: 4
08752084
4
14

Номер детали на чертеже:

14

Rubber buffer

Заводской номер: 05180316 Количество на модель: 2
05180316
2
18

Номер детали на чертеже:

18

Spring washer

Заводской номер: 08752106 Количество на модель: 16
08752106
16
19

Номер детали на чертеже:

19

Hexagon nut

Заводской номер: 08111016 Количество на модель: 8
08111016
8
20

Номер детали на чертеже:

20

Sealing section

Заводской номер: 00652001 Количество на модель: 1
00652001
1
21

Номер детали на чертеже:

21

Edge protector

Заводской номер: 00652080 Количество на модель: 1
00652080
1
22

Номер детали на чертеже:

22

Expanded rubber

Заводской номер: 00652072 Количество на модель: 1
00652072
1
25

Номер детали на чертеже:

25

Expanded rubber

Заводской номер: 00652073 Количество на модель: 1
00652073
1
26

Номер детали на чертеже:

26

Expanded rubber

Заводской номер: 652073 Количество на модель: 1
652073
1
Frame with Attachment Parts BW 24RH Frame BW 24RH
