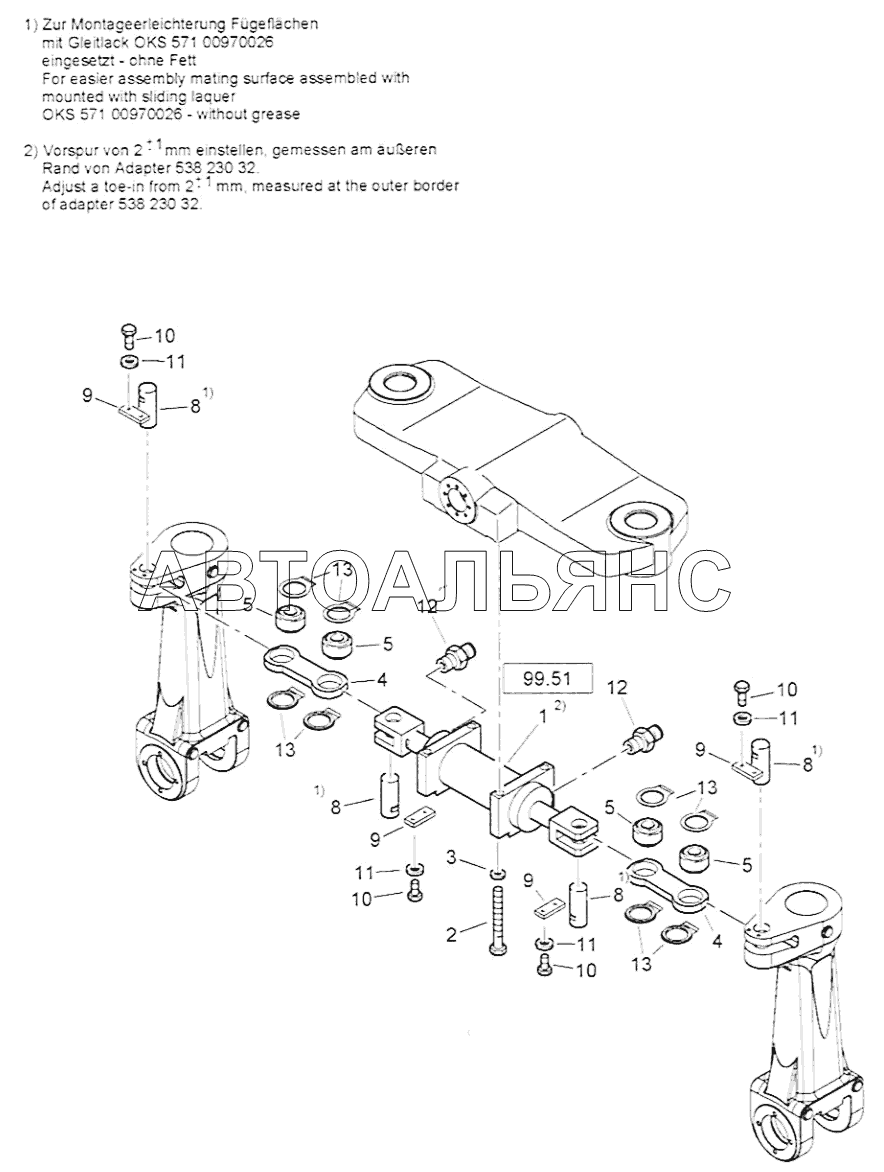

Steering BW 24RH. Каталог 2012г.

Steering BW 24RH Frame with Attachment Parts BW 24RH

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Steering cylinder

Заводской номер: 05850301 Количество на модель: 1
05850301
1
2

Номер детали на чертеже:

2

Hexagon bolt

Заводской номер: 07132074 Количество на модель: 4
07132074
4
3

Номер детали на чертеже:

3

Washer

Заводской номер: 08512136 Количество на модель: 4
08512136
4
4

Номер детали на чертеже:

4

Steering rod

Заводской номер: 53823030 Количество на модель: 2
53823030
2
5

Номер детали на чертеже:

5

Spherical plain bearing

Заводской номер: 05272011 Количество на модель: 4
05272011
4
8

Номер детали на чертеже:

8

Bolt

Заводской номер: 92012503 Количество на модель: 4
92012503
4
9

Номер детали на чертеже:

9

Flat steel

Заводской номер: 58050285 Количество на модель: 4
58050285
4
10

Номер детали на чертеже:

10

Hexagon bolt

Заводской номер: 07140842 Количество на модель: 8
07140842
8
11

Номер детали на чертеже:

11

Spring washer

Заводской номер: 08752084 Количество на модель: 8
08752084
8
12

Номер детали на чертеже:

12

Double-ended union

Заводской номер: 05540010 Количество на модель: 2
05540010
2
13

Номер детали на чертеже:

13

Gasket

Заводской номер: 58040163 Количество на модель: 8
58040163
8
Steering BW 24RH Frame with Attachment Parts BW 24RH
