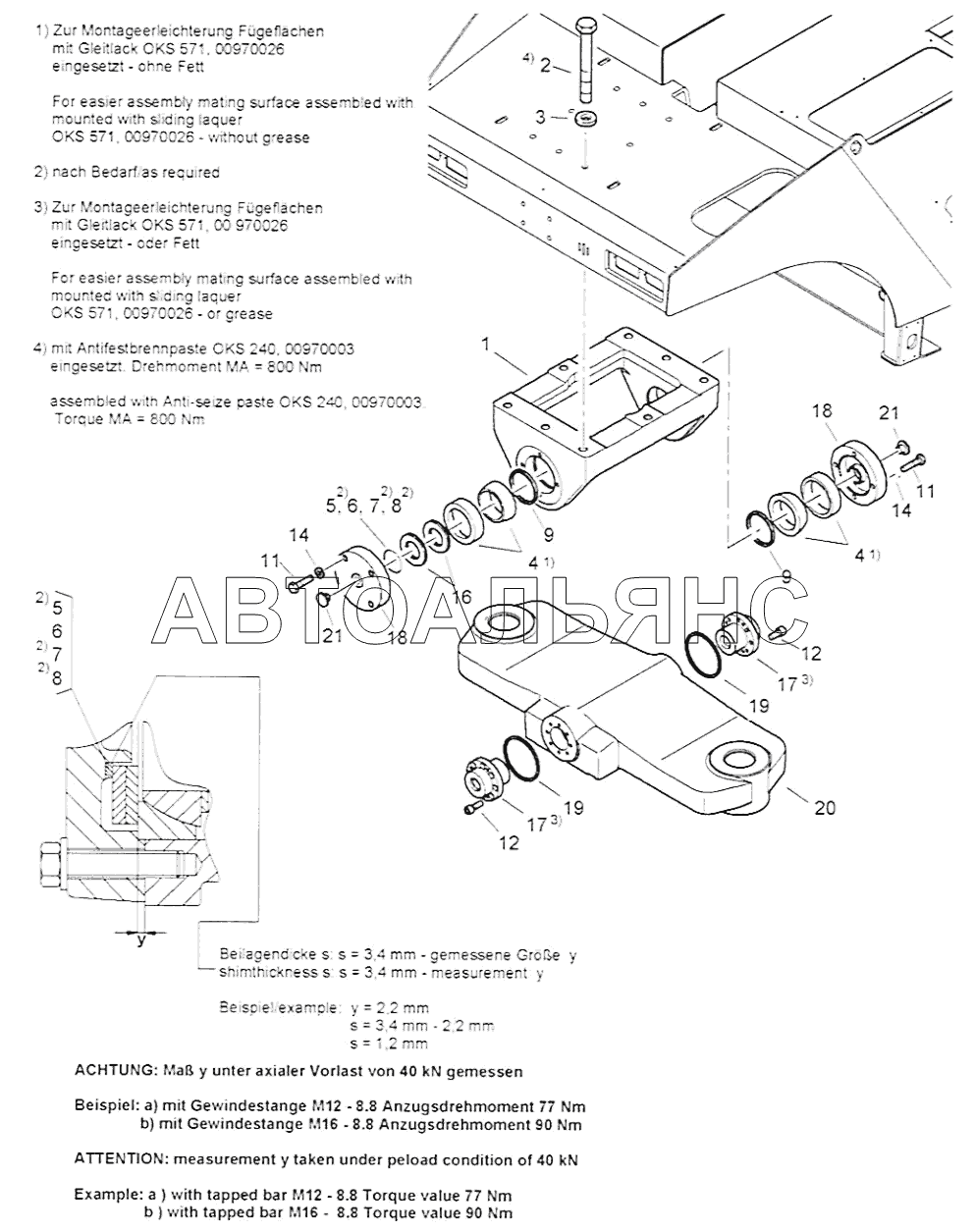

Steering BW 24RH. Каталог 2012г.

Steering System BW 24RH Steering BW 24RH

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
11
12
14
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Link support

Заводской номер: 53823001 Количество на модель: 1
53823001
1
2

Номер детали на чертеже:

2

Hexagon bolt

Заводской номер: 07142445 Количество на модель: 8
07142445
8
3

Номер детали на чертеже:

3

Spring washer

Заводской номер: 08752222 Количество на модель: 8
08752222
8
4

Номер детали на чертеже:

4

Spherical plain bearing

Заводской номер: 05276111 Количество на модель: 2
05276111
2
5

Номер детали на чертеже:

5

Shim

Заводской номер: 05521905 Количество на модель: 1
05521905
1
6

Номер детали на чертеже:

6

Supporting disc

Заводской номер: 05521930 Количество на модель: 1
05521930
1
7

Номер детали на чертеже:

7

Shim

Заводской номер: 05522001 Количество на модель: 2
05522001
2
8

Номер детали на чертеже:

8

Shim

Заводской номер: 05522003 Количество на модель: 1
05522003
1
9

Номер детали на чертеже:

9

Supporting disc

Заводской номер: 05522635 Количество на модель: 2
05522635
2
11

Номер детали на чертеже:

11

Hexagon bolt

Заводской номер: 07141252 Количество на модель: 8
07141252
8
12

Номер детали на чертеже:

12

Socket-head cap screw

Заводской номер: 07231014 Количество на модель: 8
07231014
8
14

Номер детали на чертеже:

14

Washer

Заводской номер: 08511324 Количество на модель: 8
08511324
8
16

Номер детали на чертеже:

16

Belleville spring

Заводской номер: 09291102 Количество на модель: 2
09291102
2
17

Номер детали на чертеже:

17

Bolt

Заводской номер: 58040112 Количество на модель: 2
58040112
2
18

Номер детали на чертеже:

18

Cover

Заводской номер: 58040116 Количество на модель: 2
58040116
2
19

Номер детали на чертеже:

19

Sealing ring

Заводской номер: 58040118 Количество на модель: 2
58040118
2
20

Номер детали на чертеже:

20

Transom bed

Заводской номер: 53823038 Количество на модель: 1
53823038
1
21

Номер детали на чертеже:

21

Protection plug

Заводской номер: 06510116 Количество на модель: 2
06510116
2
Steering System BW 24RH Steering BW 24RH
