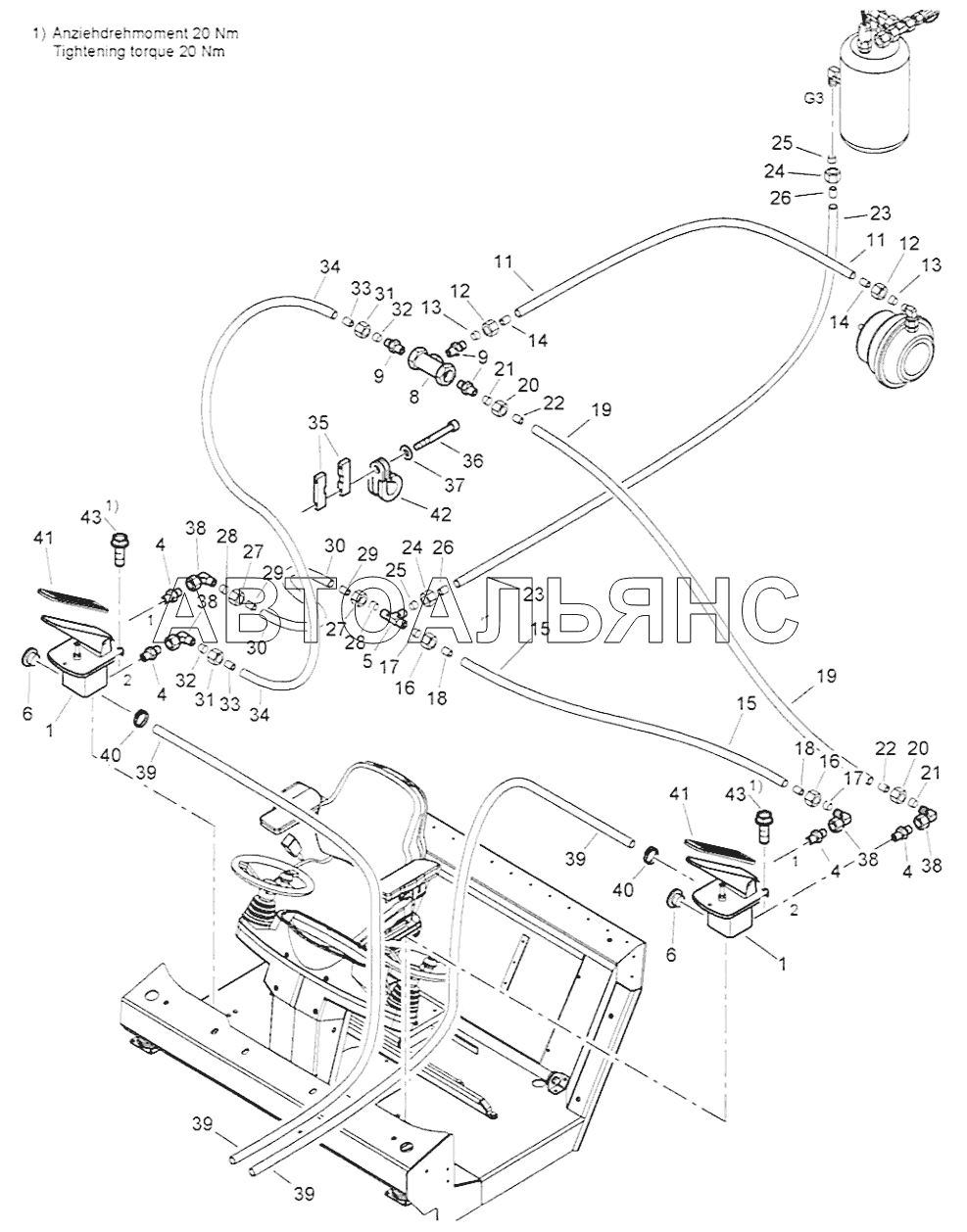

Brake System BW 24RH. Каталог 2012г.

Brake System BW 24RH Brake System BW 24RH

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Foot brake valve

Заводской номер: 05574282 Количество на модель: 2
05574282
2
4

Номер детали на чертеже:

4

Double-ended union

Заводской номер: 05540009 Количество на модель: 4
05540009
4
5

Номер детали на чертеже:

5

T-union

Заводской номер: 05540958 Количество на модель: 1
05540958
1
6

Номер детали на чертеже:

6

Screw plug with seal

Заводской номер: 05546102 Количество на модель: 2
05546102
2
8

Номер детали на чертеже:

8

Way valve

Заводской номер: 05574288 Количество на модель: 1
05574288
1
9

Номер детали на чертеже:

9

Double-ended union

Заводской номер: 05548029 Количество на модель: 3
05548029
3
11

Номер детали на чертеже:

11

Plastic hose

Заводской номер: 05599900 Количество на модель: 1
05599900
1
12

Номер детали на чертеже:

12

Cap nut

Заводской номер: 05545022 Количество на модель: 2
05545022
2
13

Номер детали на чертеже:

13

Cutting ring

Заводской номер: 05545471 Количество на модель: 2
05545471
2
14

Номер детали на чертеже:

14

Socket

Заводской номер: 05760300 Количество на модель: 2
05760300
2
15

Номер детали на чертеже:

15

Plastic hose

Заводской номер: 05599900 Количество на модель: 1
05599900
1
17

Номер детали на чертеже:

17

Cutting ring

Заводской номер: 05545471 Количество на модель: 2
05545471
2
18

Номер детали на чертеже:

18

Socket

Заводской номер: 05760300 Количество на модель: 2
05760300
2
19

Номер детали на чертеже:

19

Plastic hose

Заводской номер: 05599900 Количество на модель: 1
05599900
1
21

Номер детали на чертеже:

21

Cutting ring

Заводской номер: 05545471 Количество на модель: 2
05545471
2
22

Номер детали на чертеже:

22

Socket

Заводской номер: 05760300 Количество на модель: 2
05760300
2
23

Номер детали на чертеже:

23

Plastic hose

Заводской номер: 05599900 Количество на модель: 1
05599900
1
25

Номер детали на чертеже:

25

Cutting ring

Заводской номер: 05545471 Количество на модель: 2
05545471
2
26

Номер детали на чертеже:

26

Socket

Заводской номер: 05760300 Количество на модель: 2
05760300
2
28

Номер детали на чертеже:

28

Cutting ring

Заводской номер: 05545471 Количество на модель: 2
05545471
2
29

Номер детали на чертеже:

29

Socket

Заводской номер: 05760300 Количество на модель: 2
05760300
2
35

Номер детали на чертеже:

35

Clamp

Заводской номер: 41003094 Количество на модель: 4
41003094
4
36

Номер детали на чертеже:

36

Socket-head cap screw

Заводской номер: 07230673 Количество на модель: 4
07230673
4
37

Номер детали на чертеже:

37

Spring washer

Заводской номер: 08751064 Количество на модель: 4
08751064
4
38

Номер детали на чертеже:

38

Socket

Заводской номер: 05542124 Количество на модель: 4
05542124
4
39

Номер детали на чертеже:

39

Hose

Заводской номер: 31113025 Количество на модель: 1
31113025
1
40

Номер детали на чертеже:

40

Hose clip

Заводской номер: 05551409 Количество на модель: 2
05551409
2
41

Номер детали на чертеже:

41

Pedal rubber

Заводской номер: 05555011 Количество на модель: 2
05555011
2
42

Номер детали на чертеже:

42

Tube clamp

Заводской номер: 05551907 Количество на модель: 2
05551907
2
43

Номер детали на чертеже:

43

Screw

Заводской номер: 07860515 Количество на модель: 6
07860515
6
