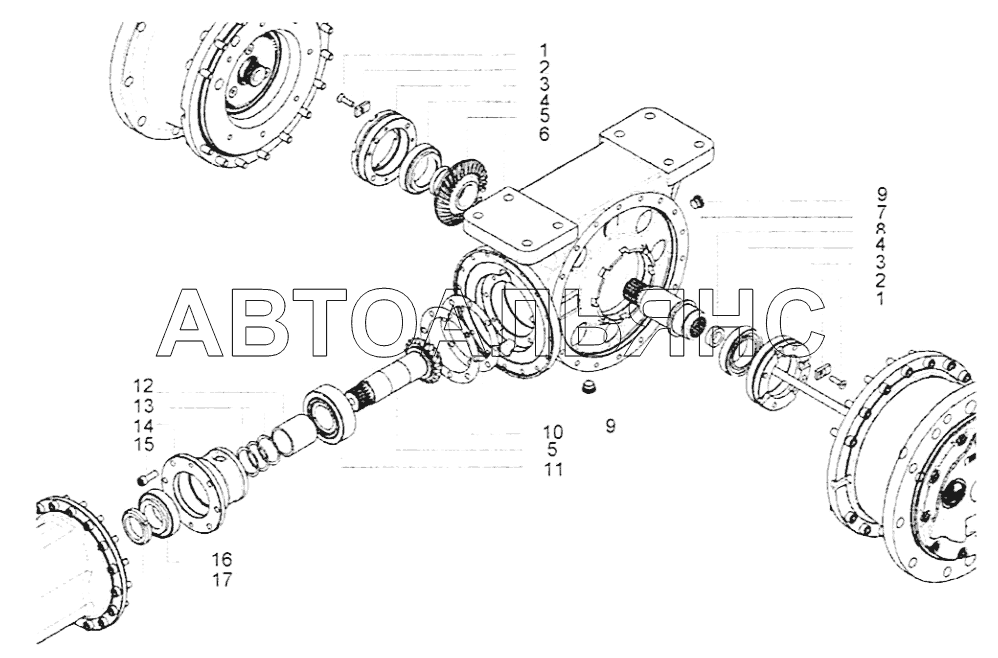

Transmission BW 24RH. Каталог 2012г.

Transmission BW 24RH Transmission BW 24RH

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Screw

Заводской номер: 05902419 Количество на модель: 2
05902419
2
2

Номер детали на чертеже:

2

Securing plate

Заводской номер: 05902420 Количество на модель: 2
05902420
2
3

Номер детали на чертеже:

3

Round nut

Заводской номер: 05902421 Количество на модель: 2
05902421
2
4

Номер детали на чертеже:

4

Bearing

Заводской номер: 05902422 Количество на модель: 2
05902422
2
5

Номер детали на чертеже:

5

Bevel gear

Заводской номер: 05902423 Количество на модель: 1
05902423
1
6

Номер детали на чертеже:

6

Transmission housing

Заводской номер: 05902424 Количество на модель: 1
05902424
1
7

Номер детали на чертеже:

7

Hub

Заводской номер: 05902425 Количество на модель: 1
05902425
1
8

Номер детали на чертеже:

8

Shim

Заводской номер: 05902426 Количество на модель: 1
05902426
1
9

Номер детали на чертеже:

9

Plug

Заводской номер: 05902283 Количество на модель: 2
05902283
2
10

Номер детали на чертеже:

10

Shim

Заводской номер: 05902427 Количество на модель: 2
05902427
2
11

Номер детали на чертеже:

11

Shim

Заводской номер: 05902428 Количество на модель: 2
05902428
2
12

Номер детали на чертеже:

12

Bearing

Заводской номер: 5902429 Количество на модель: 1
5902429
1
13

Номер детали на чертеже:

13

Shim

Заводской номер: 05902430 Количество на модель: 1
05902430
1
14

Номер детали на чертеже:

14

Shim

Заводской номер: 05902431 Количество на модель: 2
05902431
2
15

Номер детали на чертеже:

15

Shim

Заводской номер: 05902432 Количество на модель: 2
05902432
2
16

Номер детали на чертеже:

16

Flange

Заводской номер: 05902433 Количество на модель: 1
05902433
1
17

Номер детали на чертеже:

17

Screw

Заводской номер: 05902415 Количество на модель: 6
05902415
6
18

Номер детали на чертеже:

18

Bearing

Заводской номер: 05902435 Количество на модель: 1
05902435
1
19

Номер детали на чертеже:

19

Ring nut

Заводской номер: 05902434 Количество на модель: 1
05902434
1
