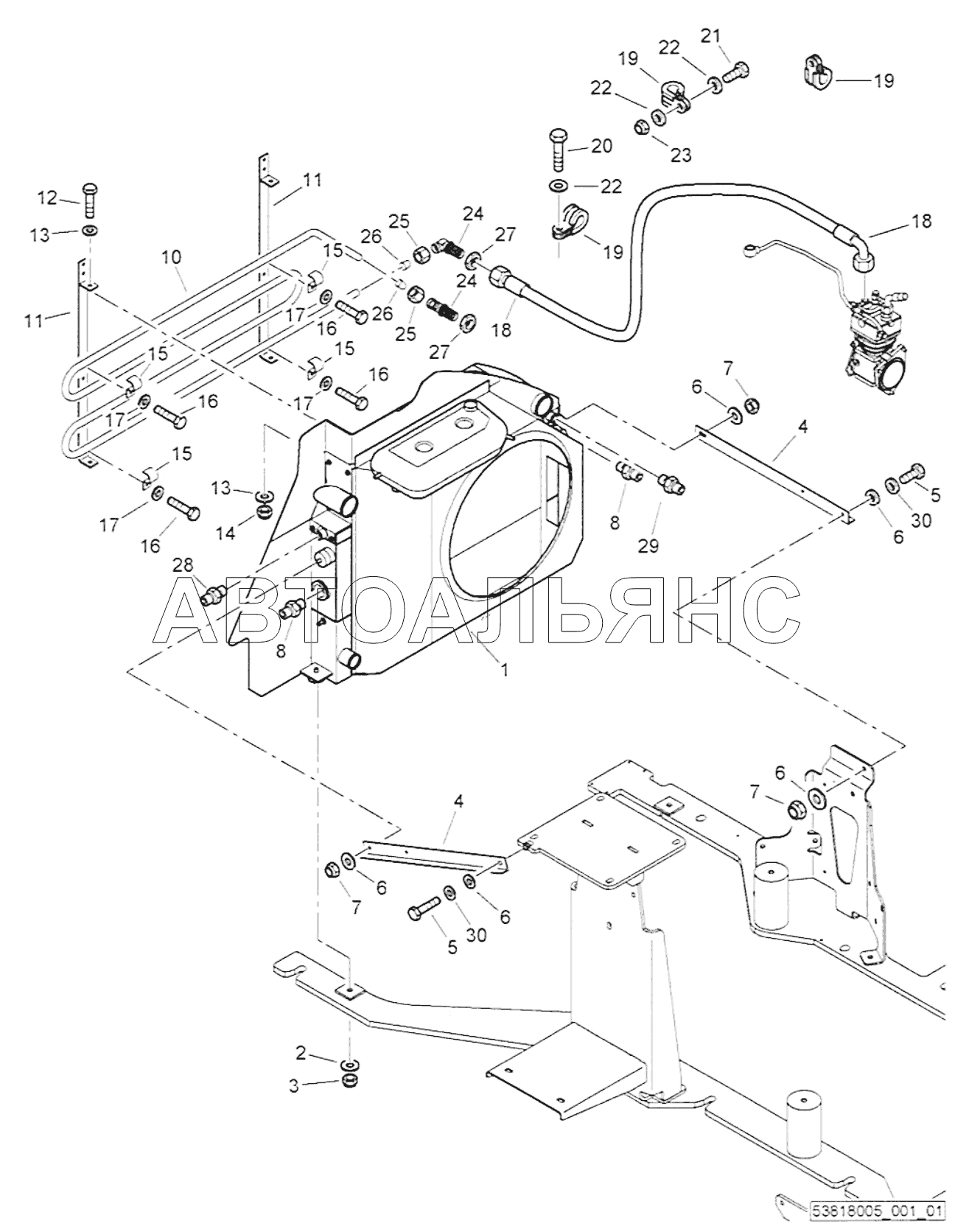

Radiator System BW 24RH. Каталог 2012г.

Exhaust System BW 24RH Radiator System BW 24RH

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Radiator

Заводской номер: 05903234 Количество на модель: 1
05903234
1
2

Номер детали на чертеже:

2

Washer

Заводской номер: 08621105 Количество на модель: 2
08621105
2
3

Номер детали на чертеже:

3

Safety nut

Заводской номер: 08131016 Количество на модель: 2
08131016
2
4

Номер детали на чертеже:

4

Angle steel

Заводской номер: 53818023 Количество на модель: 2
53818023
2
5

Номер детали на чертеже:

5

Hexagon bolt

Заводской номер: 07141027 Количество на модель: 2
07141027
2
8

Номер детали на чертеже:

8

Double-ended union

Заводской номер: 05540014 Количество на модель: 2
05540014
2
10

Номер детали на чертеже:

10

Tube

Заводской номер: 53818024 Количество на модель: 1
53818024
1
11

Номер детали на чертеже:

11

Holder

Заводской номер: 53818017 Количество на модель: 2
53818017
2
12

Номер детали на чертеже:

12

Hexagon bolt

Заводской номер: 07141030 Количество на модель: 4
07141030
4
13

Номер детали на чертеже:

13

Spring washer

Заводской номер: 08752106 Количество на модель: 8
08752106
8
15

Номер детали на чертеже:

15

Fastening clamp

Заводской номер: 05552218 Количество на модель: 8
05552218
8
16

Номер детали на чертеже:

16

Hexagon bolt

Заводской номер: 07140618 Количество на модель: 8
07140618
8
17

Номер детали на чертеже:

17

Spring washer

Заводской номер: 08751064 Количество на модель: 8
08751064
8
18

Номер детали на чертеже:

18

Hose

Заводской номер: 05554901 Количество на модель: 1
05554901
1
19

Номер детали на чертеже:

19

Tube clamp

Заводской номер: 05551908 Количество на модель: 3
05551908
3
20

Номер детали на чертеже:

20

Hexagon bolt

Заводской номер: 07140818 Количество на модель: 1
07140818
1
21

Номер детали на чертеже:

21

Hexagon bolt

Заводской номер: 07140834 Количество на модель: 1
07140834
1
22

Номер детали на чертеже:

22

Spring washer

Заводской номер: 08752084 Количество на модель: 2
08752084
2
23

Номер детали на чертеже:

23

Safety nut

Заводской номер: 08130813 Количество на модель: 1
08130813
1
24

Номер детали на чертеже:

24

Angular union

Заводской номер: 05542656 Количество на модель: 2
05542656
2
25

Номер детали на чертеже:

25

Cap nut

Заводской номер: 05545028 Количество на модель: 2
05545028
2
26

Номер детали на чертеже:

26

Cutting ring

Заводской номер: 05545428 Количество на модель: 2
05545428
2
27

Номер детали на чертеже:

27

Nut

Заводской номер: 05542926 Количество на модель: 4
05542926
4
28

Номер детали на чертеже:

28

Socket

Заводской номер: 05548011 Количество на модель: 1
05548011
1
29

Номер детали на чертеже:

29

Double-ended union

Заводской номер: 05540010 Количество на модель: 1
05540010
1
