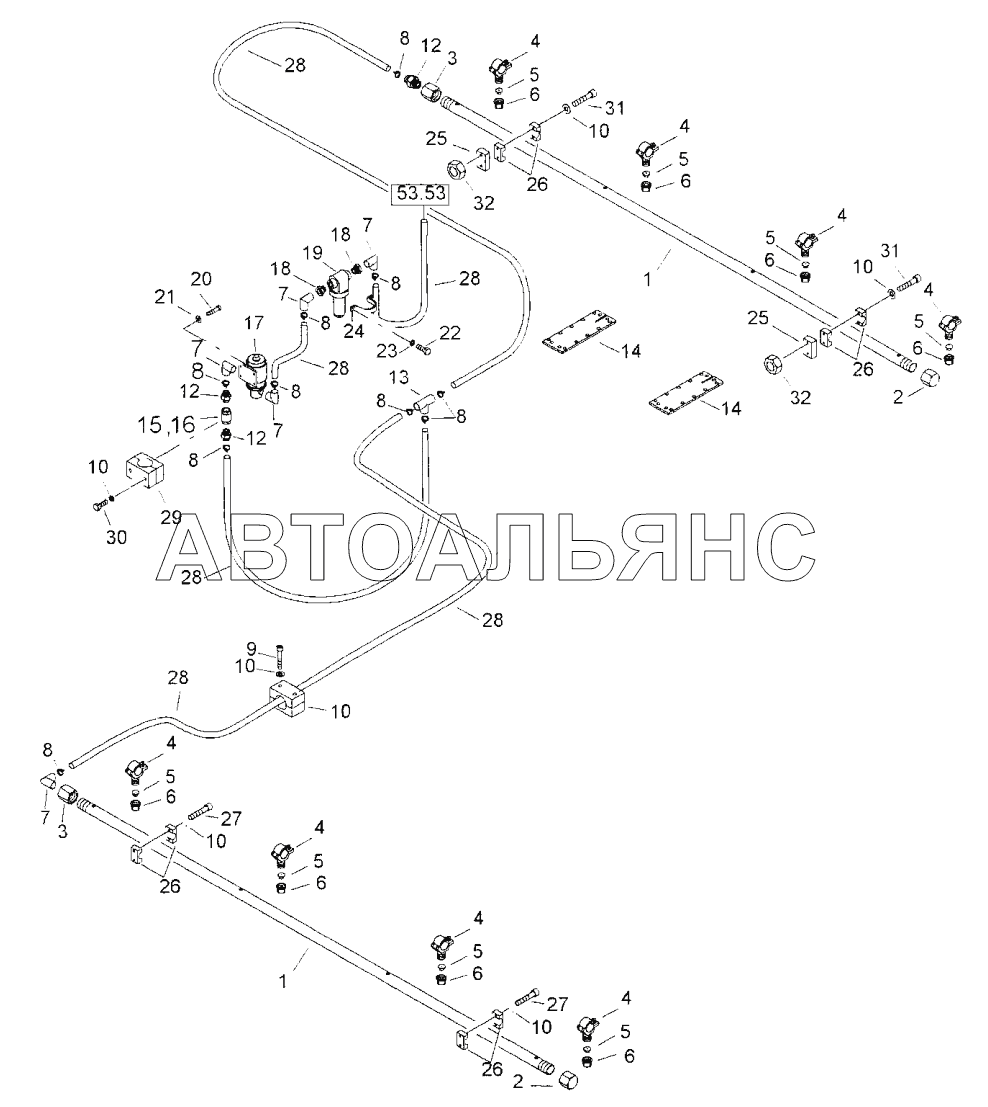

Sprinkler System BW 24R. Каталог 2007г.

Water Tank BW 24R Operators Platform BW 24R

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Tube

Заводской номер: 38051870 Количество на модель: 2
38051870
2
2

Номер детали на чертеже:

2

Plug

Заводской номер: 38051871 Количество на модель: 2
38051871
2
3

Номер детали на чертеже:

3

Reducer

Заводской номер: 38051873 Количество на модель: 2
38051873
2
4

Номер детали на чертеже:

4

Clamp

Заводской номер: 38051920 Количество на модель: 8
38051920
8
5

Номер детали на чертеже:

5

Nozzle

Заводской номер: 38051922 Количество на модель: 8
38051922
8
6

Номер детали на чертеже:

6

Cap nut

Заводской номер: 38051921 Количество на модель: 8
38051921
8
7

Номер детали на чертеже:

7

Connecting pipe

Заводской номер: 38051676 Количество на модель: 5
38051676
5
8

Номер детали на чертеже:

8

Clamp

Заводской номер: 38051672 Количество на модель: 12
38051672
12
9

Номер детали на чертеже:

9

Hexagon bolt

Заводской номер: 38051217 Количество на модель: 2
38051217
2
10

Номер детали на чертеже:

10

Washer

Заводской номер: 08510612 Количество на модель: 20
08510612
20
11

Номер детали на чертеже:

11

Sleeve

Заводской номер: 38051883 Количество на модель: 1
38051883
1
12

Номер детали на чертеже:

12

Connecting pipe

Заводской номер: 38051888 Количество на модель: 3
38051888
3
13

Номер детали на чертеже:

13

Connecting pipe

Заводской номер: 38051887 Количество на модель: 1
38051887
1
14

Номер детали на чертеже:

14

Washer

Заводской номер: 38051872 Количество на модель: 2
38051872
2
15

Номер детали на чертеже:

15

check valve

Заводской номер: 38052244 Количество на модель: 1
38052244
1
16

Номер детали на чертеже:

16

Reducer

Заводской номер: 38051880 Количество на модель: 2
38051880
2
17

Номер детали на чертеже:

17

Water pump

Заводской номер: 38051925 Количество на модель: 1
38051925
1
18

Номер детали на чертеже:

18

Reducer

Заводской номер: 38051815 Количество на модель: 2
38051815
2
19

Номер детали на чертеже:

19

Filter

Заводской номер: 38051885 Количество на модель: 1
38051885
1
20

Номер детали на чертеже:

20

Lens head screw

Заводской номер: 07210524 Количество на модель: 4
07210524
4
21

Номер детали на чертеже:

21

Washer

Заводской номер: 38051251 Количество на модель: 4
38051251
4
22

Номер детали на чертеже:

22

Hexagon bolt

Заводской номер: 07140622 Количество на модель: 2
07140622
2
23

Номер детали на чертеже:

23

Spring washer

Заводской номер: 08530612 Количество на модель: 2
08530612
2
24

Номер детали на чертеже:

24

Bow

Заводской номер: 38051816 Количество на модель: 1
38051816
1
25

Номер детали на чертеже:

25

Plate

Заводской номер: 38052252 Количество на модель: 2
38052252
2
26

Номер детали на чертеже:

26

Sleeve

Заводской номер: 38051877 Количество на модель: 5
38051877
5
27

Номер детали на чертеже:

27

Socket-head cap screw

Заводской номер: 07230692 Количество на модель: 6
07230692
6
28

Номер детали на чертеже:

28

Hose

Заводской номер: 38011217 Количество на модель: 1
38011217
1
29

Номер детали на чертеже:

29

Clamp

Заводской номер: 38052148 Количество на модель: 1
38052148
1
30

Номер детали на чертеже:

30

Hexagon bolt

Заводской номер: 38051219 Количество на модель: 2
38051219
2
31

Номер детали на чертеже:

31

Socket-head cap screw

Заводской номер: 07230633 Количество на модель: 4
07230633
4
32

Номер детали на чертеже:

32

Hexagon nut

Заводской номер: 08110620 Количество на модель: 4
08110620
4
